长距平面皮带输送设备结构设计

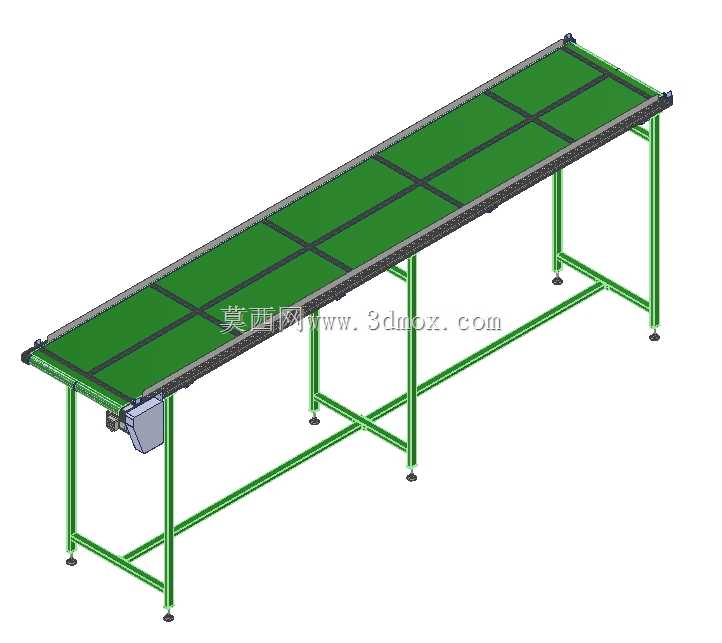

　　这款长尺寸平面皮带输送设备，主要面向车间内工件的长距离平面转运需求设计，常见于电子组装、五金加工、包装分拣等产线的工序衔接环节，可承接上游工位产出的半成品、成品，平稳输送至下游加工、检测或包装工位，替代人工搬运实现产线物流的连续化运转，减少工序间的物料等待时间，降低人工转运过程中的工件磕碰风险。设备整体采用方通焊接机架作为承载主体，机架支腿设计为可调节脚杯结构，安装时可根据现场地面平整度调整支腿高度，保证输送面的水平度，避免皮带跑偏、物料滑移等问题；支腿之间设置横向与斜向的方通拉筋，提升机架整体的抗扭刚性，即使在满负载输送工况下，机架也不会出现明显的形变晃动，保障输送过程的稳定性。

　　输送面采用绿色PVC平皮带作为承载介质，皮带下方设置密集排布的承托板，避免负载状态下皮带出现下凹形变，保证输送面的平面度，适配各类底部平整的工件输送需求；皮带表面的防滑纹理可提供足够的摩擦力，输送过程中工件不会出现相对滑移，输送速度可根据产线节拍匹配调整，适配不同生产节奏的工位衔接需求。驱动端采用端部电机直连减速机构的布局，将动力传递至主动辊筒带动皮带循环运转，驱动单元设置在设备端部的护罩内部，既可以避免传动部件外露带来的安全隐患，也能减少车间粉尘、杂物进入传动结构，延长设备的维护周期；从动端设置张紧调节机构，可通过调整从动辊筒的两端位置，实现皮带张紧度的精准调节，同时修正皮带的运行轨迹，避免长期运行后皮带跑偏磨损的问题。

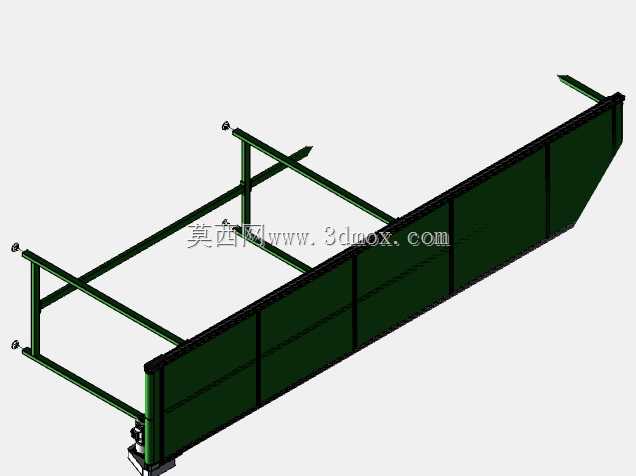

　　设备的外形尺寸边界清晰，长度方向覆盖5.4米的输送跨度，1米的输送宽度可同时容纳多件小型工件并排输送，或者适配大尺寸板材类工件的转运需求，2.2米的整体高度符合人体工程学操作高度，操作人员可在设备两侧方便地取放工件，不需要过度弯腰或者抬臂操作，降低长期作业的疲劳感。从设计思路来看，这款输送设备优先考虑了现场安装的便捷性与后期维护的便利性，机架采用模块化分段设计，长距离运输时可拆分转运，现场安装时仅需通过螺栓连接即可完成组装，不需要复杂的现场焊接作业；辊筒两端采用标准轴承座安装，后期更换易损件时不需要拆解整个机架，仅需拆卸对应端盖即可完成轴承、辊筒的更换，降低设备的运维成本。

　　在实际应用场景中，这类输送设备既可以单独作为物料转运单元使用，也可以多台拼接组成更长的输送线，或者与提升机、分拣机构、加工设备对接，组成完整的自动化生产物流系统；设备两侧预留了标准安装孔位，可根据使用需求加装光电传感器、挡停机构、导向护栏等附件，拓展出工件定位、分流、缓存等功能，适配不同行业的多样化输送需求。整体结构没有冗余的复杂设计，所有承载部件都经过负载校核，在保证结构强度的前提下尽可能控制设备自重，降低对安装地面的承重要求，不管是在标准生产车间使用，还是在轻型厂房、临时产线布置，都能快速完成安装调试投入使用。
