带升降调节功能的SMTPCB输送接驳台

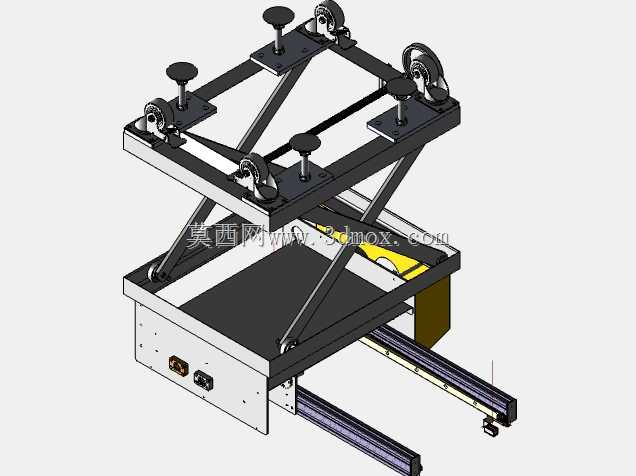

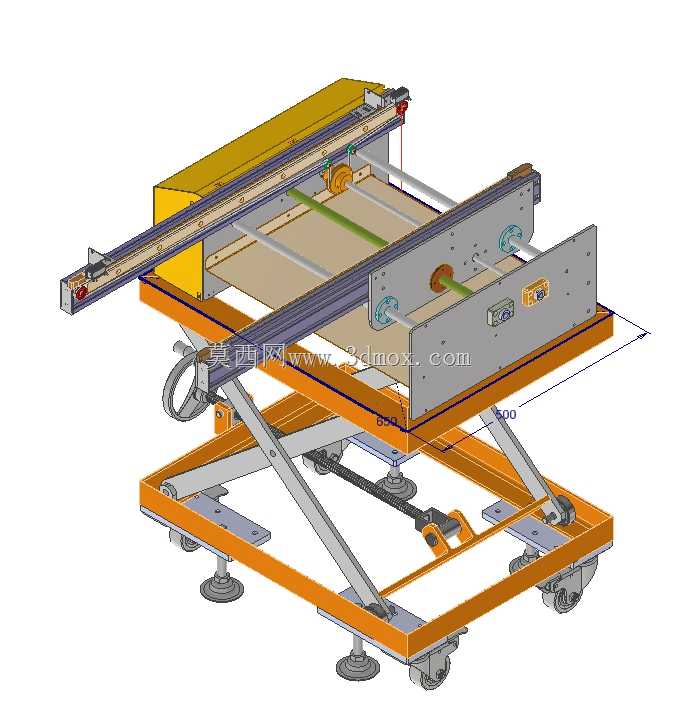

　　在SMT电子组装产线的工位衔接环节，不同制程设备的进料口高度往往存在差异，常规固定高度的输送台无法适配多设备对接需求，这款带剪叉升降结构的PCB输送设备，正是为解决产线不同工位间的高度差接驳、短距离PCB板转运需求设计。设备底部采用带脚轮与可调支撑脚的框架结构，脚轮方便产线布局调整时的设备移位，可调支撑脚则在设备定位后提供稳定支撑，抵消地面不平整带来的晃动，避免输送过程中PCB板出现偏移、卡板问题。升降部分采用成熟的剪叉式升降结构，通过手轮驱动丝杆带动剪叉臂开合，实现输送台面的高度无级调节，调节过程平稳无卡顿，可适配的对接高度范围覆盖多数SMT印刷机、贴片机、回流焊的进出料口高度，无需额外制作转接工装，大幅降低产线换型调整的工作量。

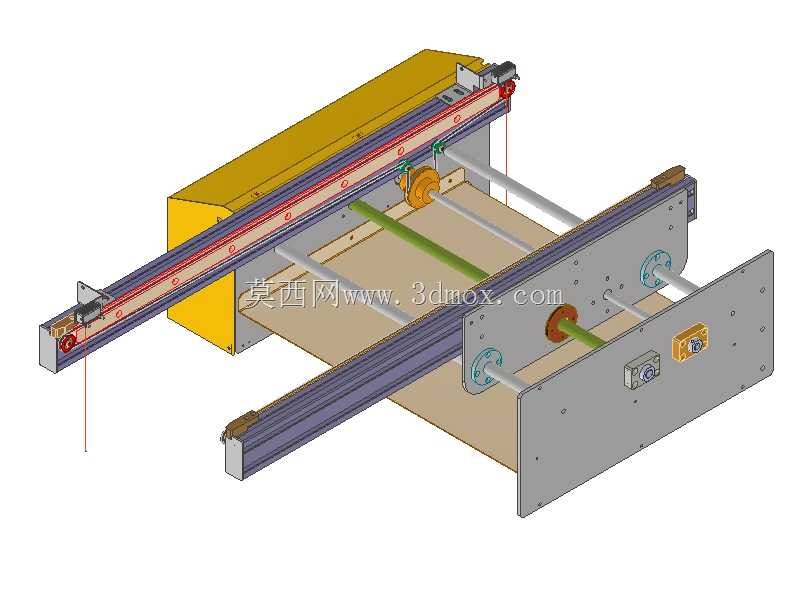

　　输送段采用双列皮带输送结构，皮带间距可根据PCB板的宽度进行调节，适配不同尺寸规格的PCB板转运，输送方向可根据产线流向需求调整，满足来回移动PCB的工位流转需求，输送导轨采用铝型材加工制作，导轨面做耐磨处理，长期运行不会出现明显磨损导致的输送精度下降。设备的驱动部分集成在输送段端部，采用紧凑的驱动布局，减少设备整体的占地面积，安装时仅需预留输送段前后的接驳空间、升降调节的操作空间即可，无需额外预留过大的设备周边间隙，适合SMT车间紧凑的产线布局需求。

　　从结构设计逻辑来看，这款设备优先考虑了SMT产线的实际使用痛点：首先是对接兼容性，剪叉升降的调节范围覆盖常见SMT设备的进料高度差，无需针对不同设备定制不同高度的输送台；其次是输送稳定性，双皮带的输送方式对PCB板的支撑均匀，不会出现薄板输送时的下垂、变形问题，导轨侧边设置的挡边结构可避免PCB板在输送过程中从侧边滑落；再者是操作便捷性，高度调节手轮设置在设备侧方，操作人员站在产线侧边即可完成高度调整，无需俯身到设备底部操作，调节位置的刻度标识可帮助操作人员快速将台面调整到目标高度，减少对位调整时间。

　　设备的框架部分采用方管焊接加工，焊接后做去应力处理，避免长期使用后出现框架变形导致的升降卡滞、输送皮带跑偏问题，剪叉臂的铰接点采用带自润滑轴承的铰接结构，长期升降调节无需频繁加注润滑脂，降低日常维护工作量。输送皮带采用防静电材质制作，避免输送过程中静电积累击穿PCB板上的精密电子元件，符合电子制造车间的防静电生产要求，皮带的张紧结构设置在输送段端部，张紧调节操作简单，皮带磨损后更换无需拆解大量结构件，缩短设备维护停机时间。在实际产线应用中，这类输送台除了用于不同SMT设备间的接驳，还可作为临时的PCB板缓存台使用，当后段设备出现短暂停机时，前段产出的PCB板可暂存在输送台上，无需停掉前段设备，减少产线停机带来的产能损失。设备底部的脚轮带刹车结构，移位到目标位置后踩下刹车即可初步固定，再调节支撑脚将脚轮抬离地面，即可完成设备的固定安装，整个安装过程无需打膨胀螺栓固定地面，适合需要频繁调整布局的小批量多品种电子组装产线使用。从安装边界来看，设备的整体宽度控制在SMT产线标准通道允许的范围内，不会占用过多的车间通道空间，升降到最低高度时可适配低矮型桌面式SMT设备的接驳，升到最高高度时可适配高架式回流焊的进出料对接，覆盖的高度调节区间完全满足常规SMT车间的产线搭建需求。
