FOX F4系列机电式压力检测开关结构

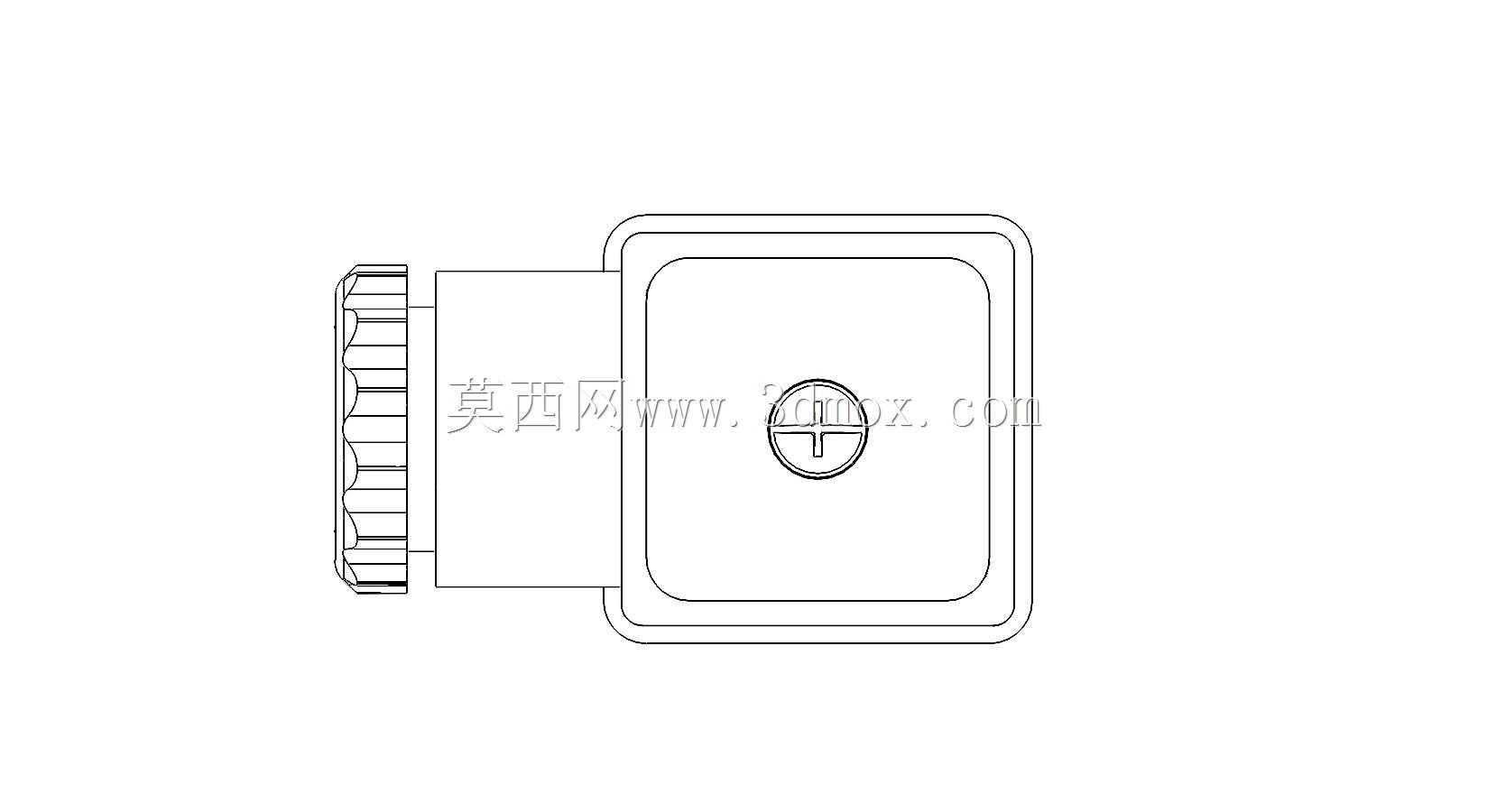

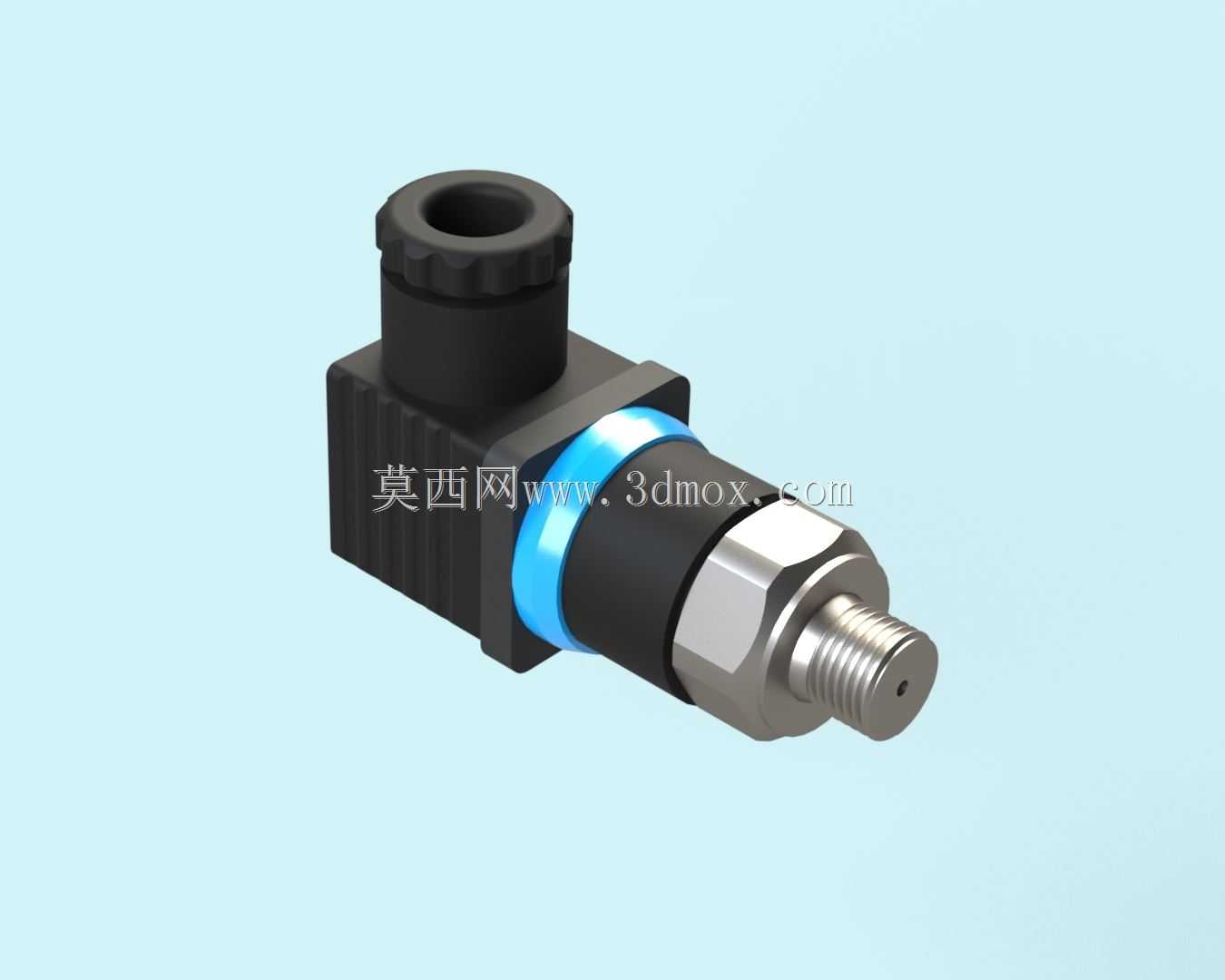

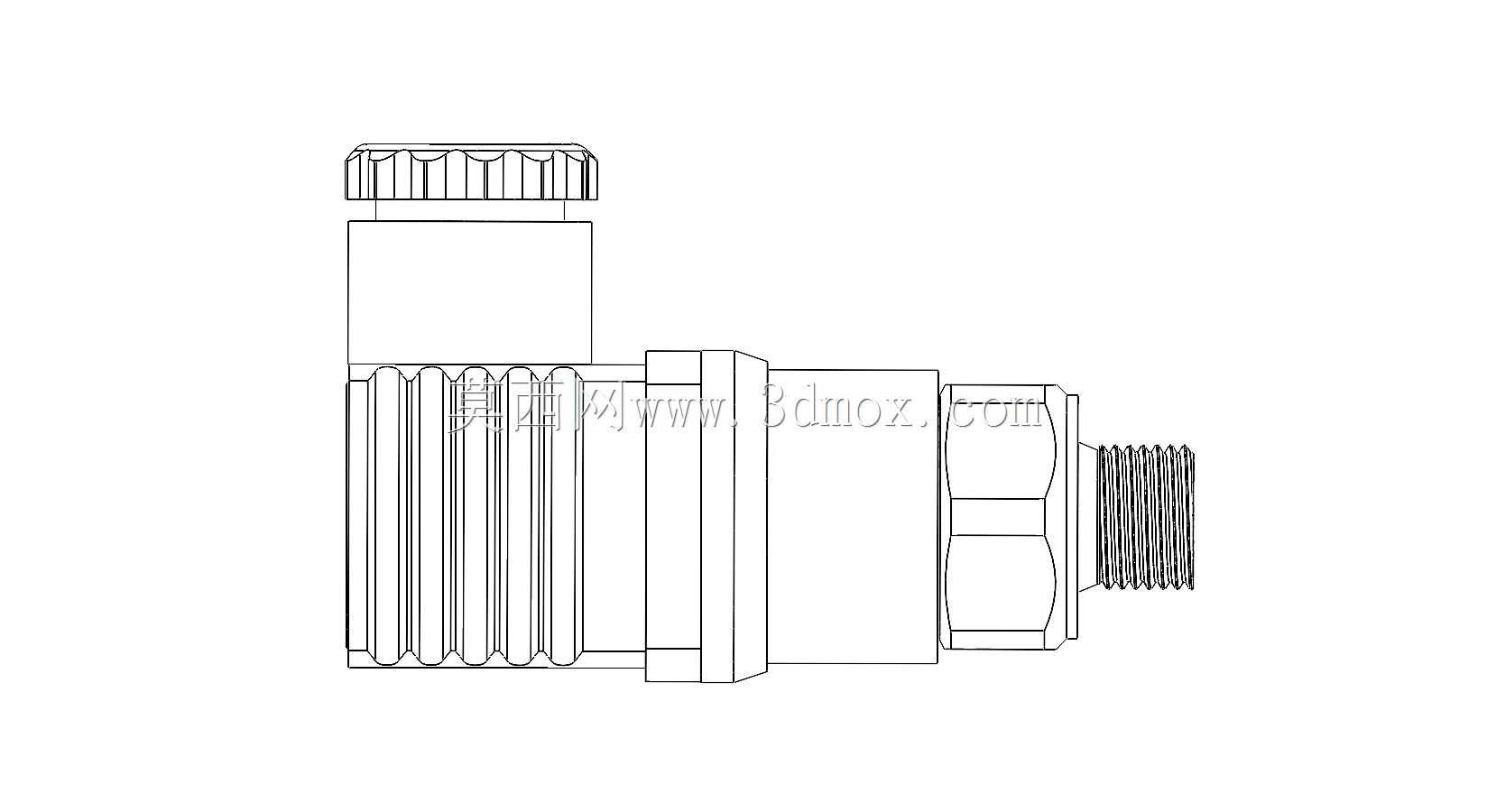

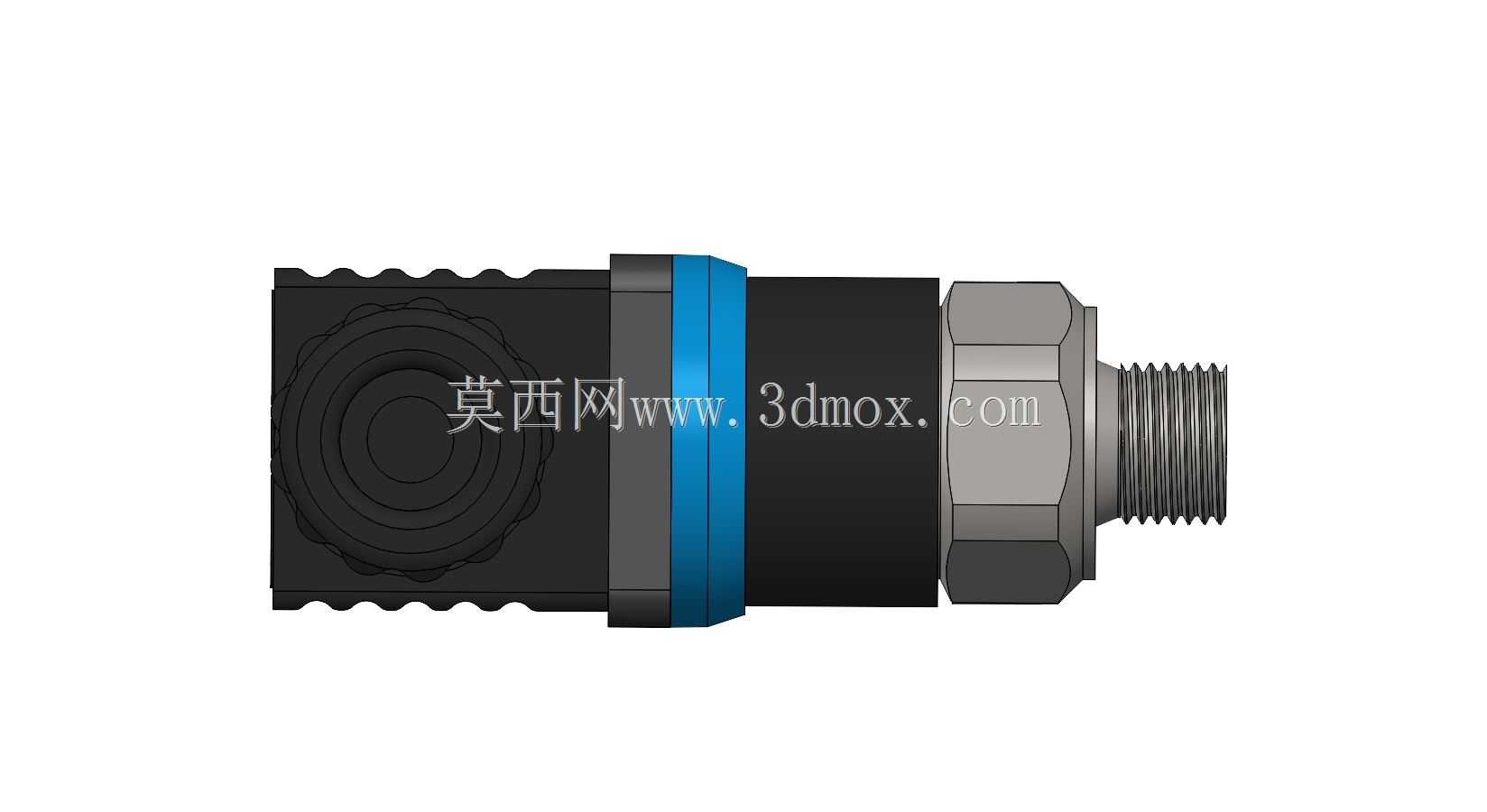

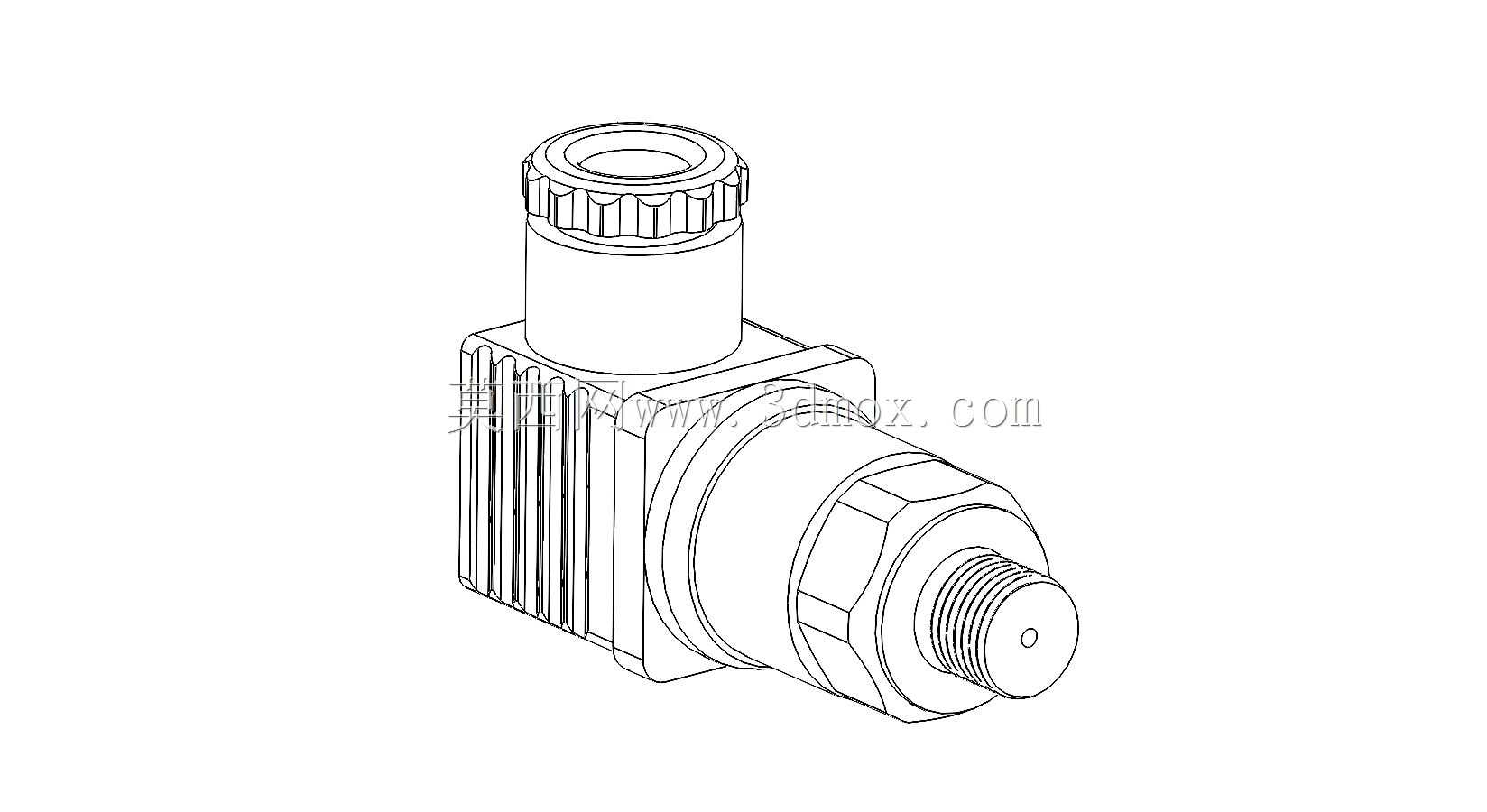

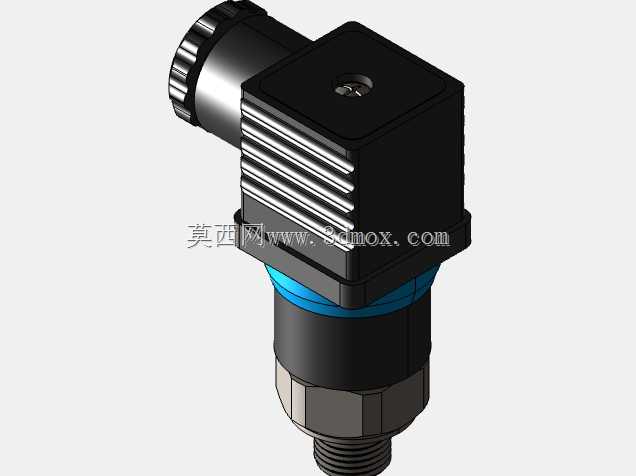

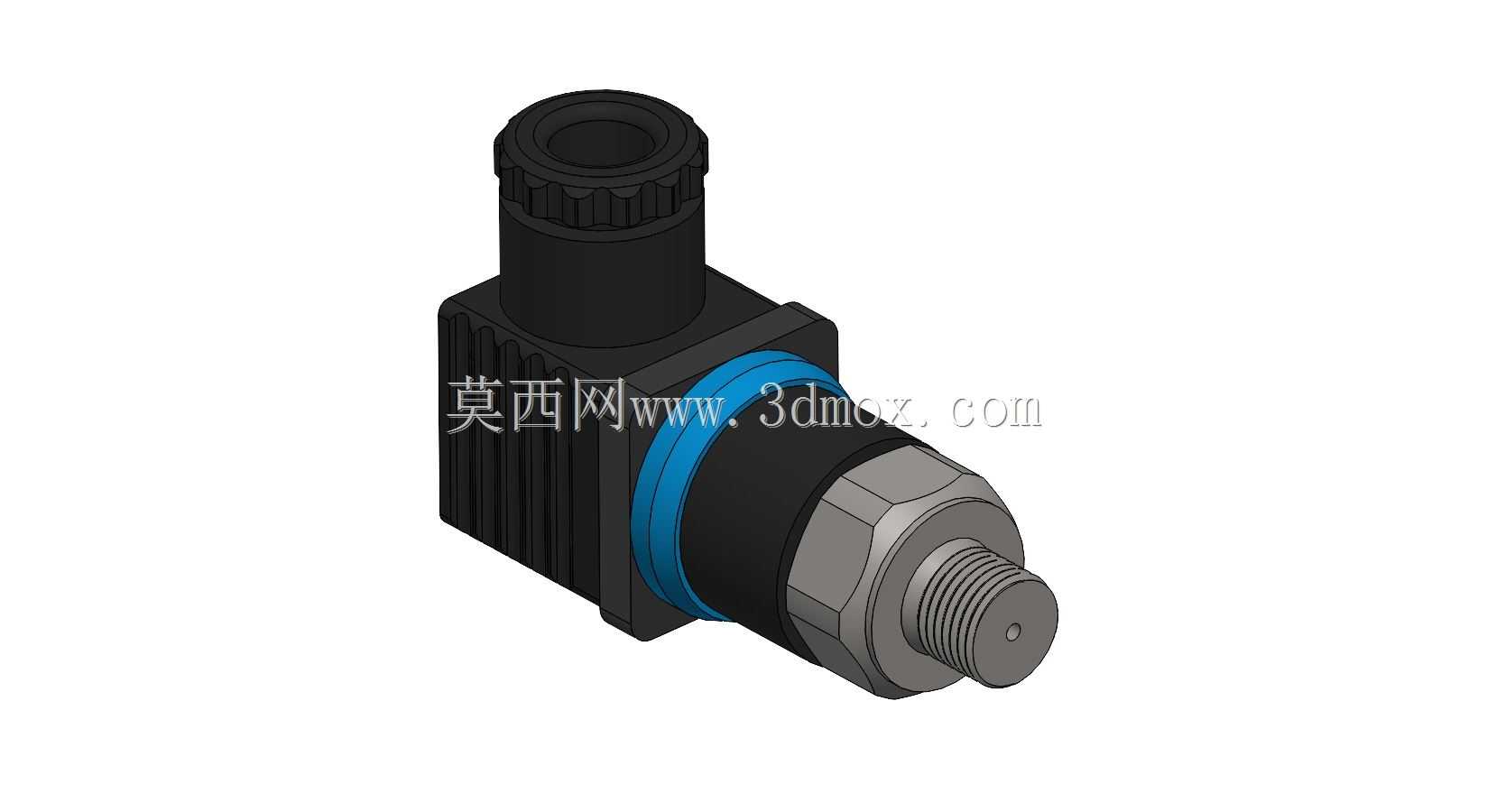

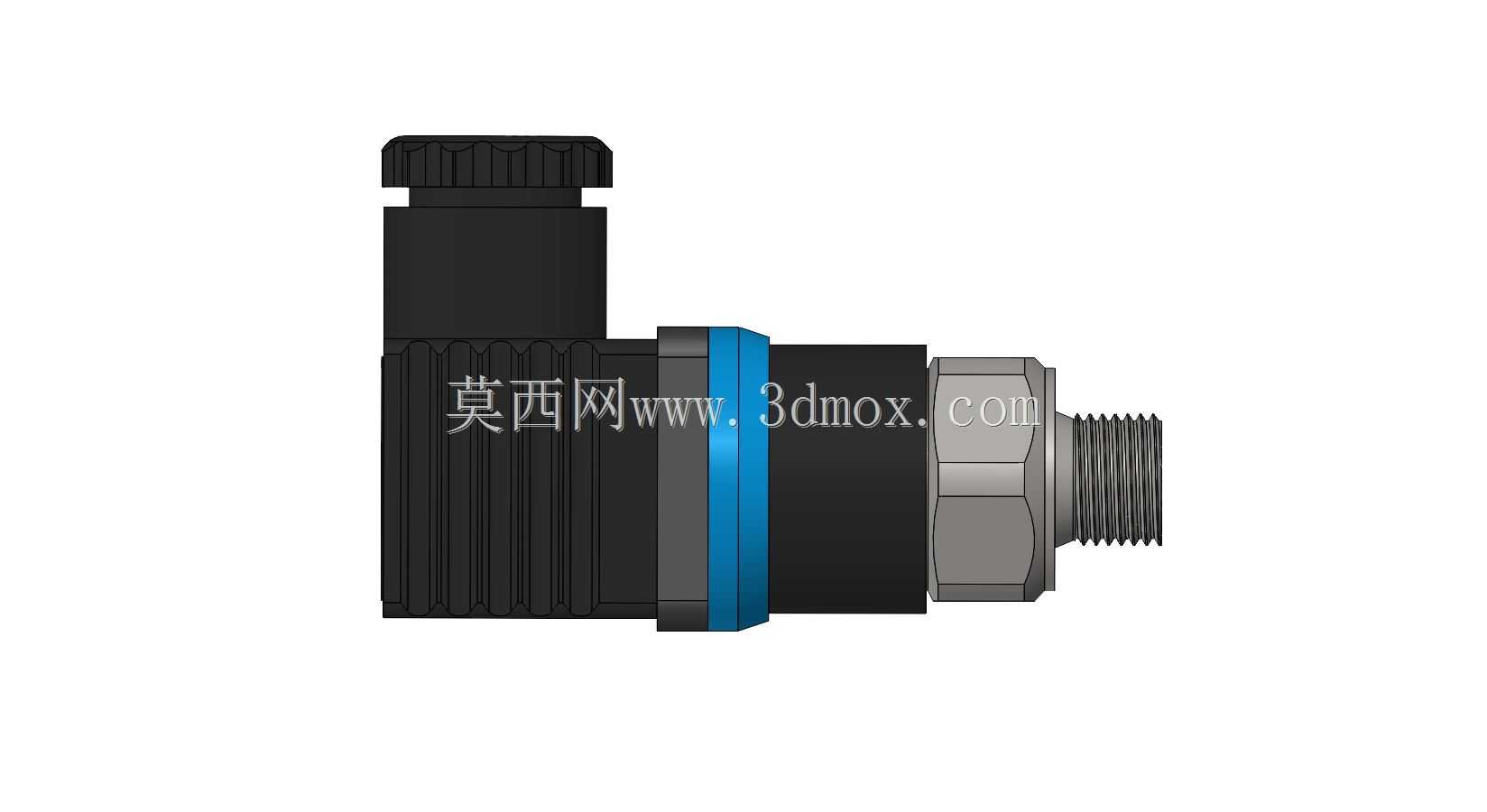

　　从结构设计逻辑来看，这款压力开关采用了分体式的功能分区布局，尾部的黑色六角结构是电气接线腔，预留了标准的线缆穿入接口，内部设置了接线端子排，防护等级可以满足工业现场的泼溅、粉尘防护要求，接线腔和前端的压力感应腔之间做了密封隔离，避免流体介质渗入电气部分造成短路。中部的黑色主体外壳采用了带竖向防滑筋的注塑结构，既可以提升手持安装时的摩擦力，也能增强外壳的结构强度，避免安装拧紧时出现壳体开裂的问题，外壳和金属感应部分之间设置了蓝色的密封挡圈，既可以作为装配定位的标识，也能辅助提升径向的密封性能。在液压站的调压回路、机床润滑系统的压力联锁、自动化生产线的气源压力监控场景里，这类机电压力开关是不可缺少的底层检测元件，它不需要额外的信号转换模块，能直接在压力达到设定阈值时输出开关量电信号，触发后续的继电器动作、报警提示或者回路通断控制，相比纯电子式压力传感器，它的抗油污、抗振动能力更适配车间复杂的工况环境，在船舶舱室液压系统、汽车生产线的工装夹具气路、航空地面保障设备的流体回路里都有大量应用。

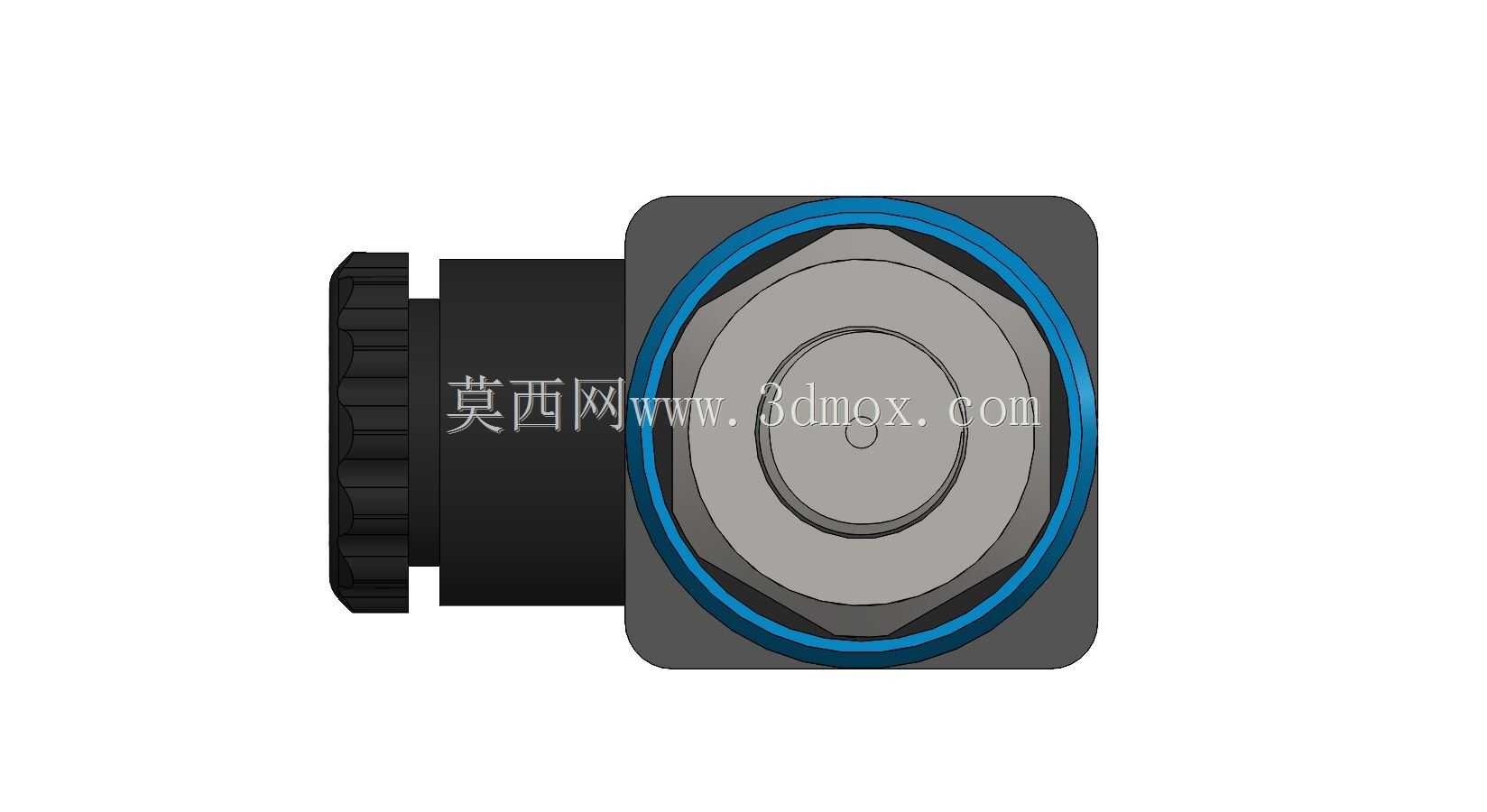

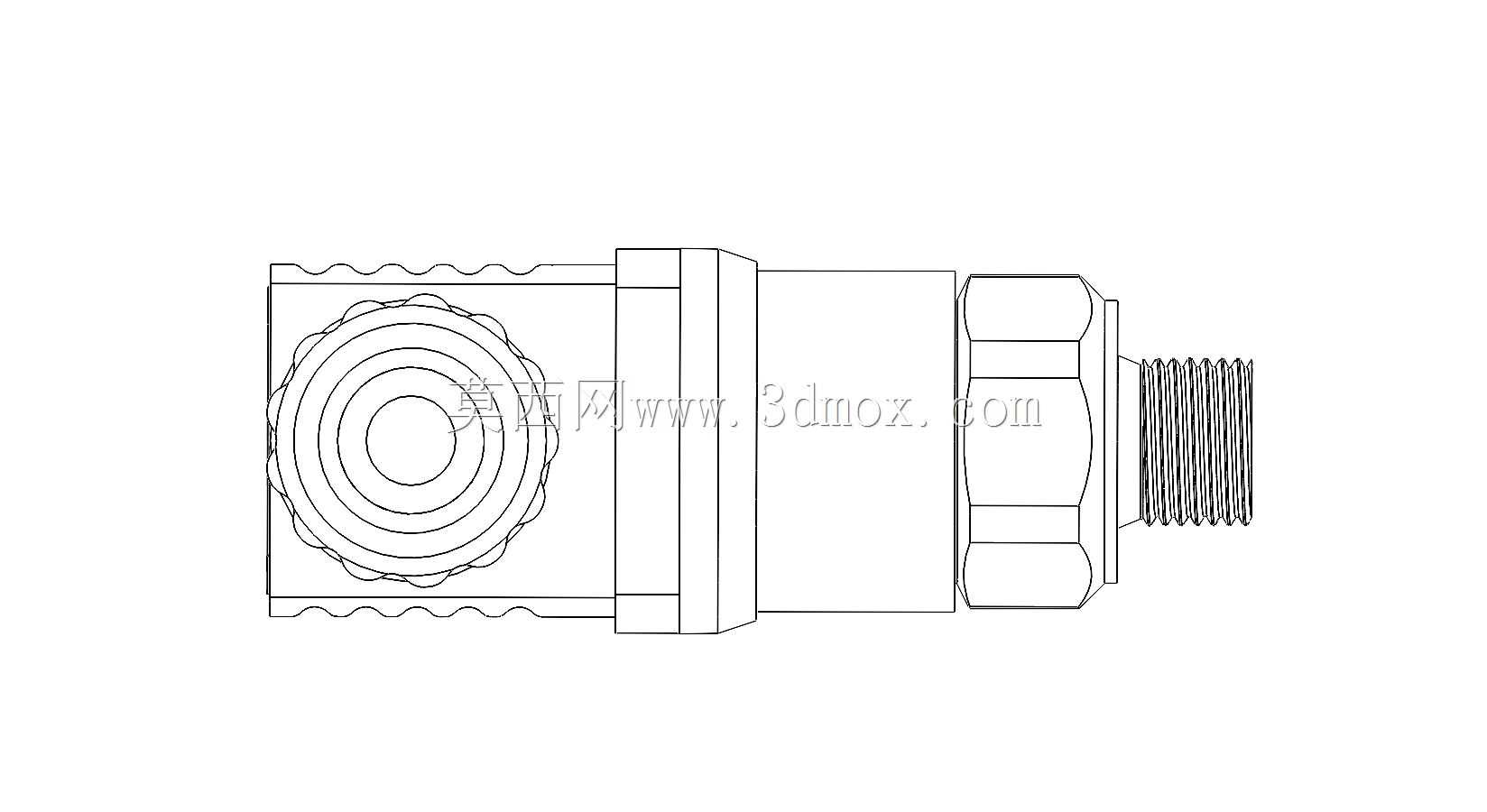

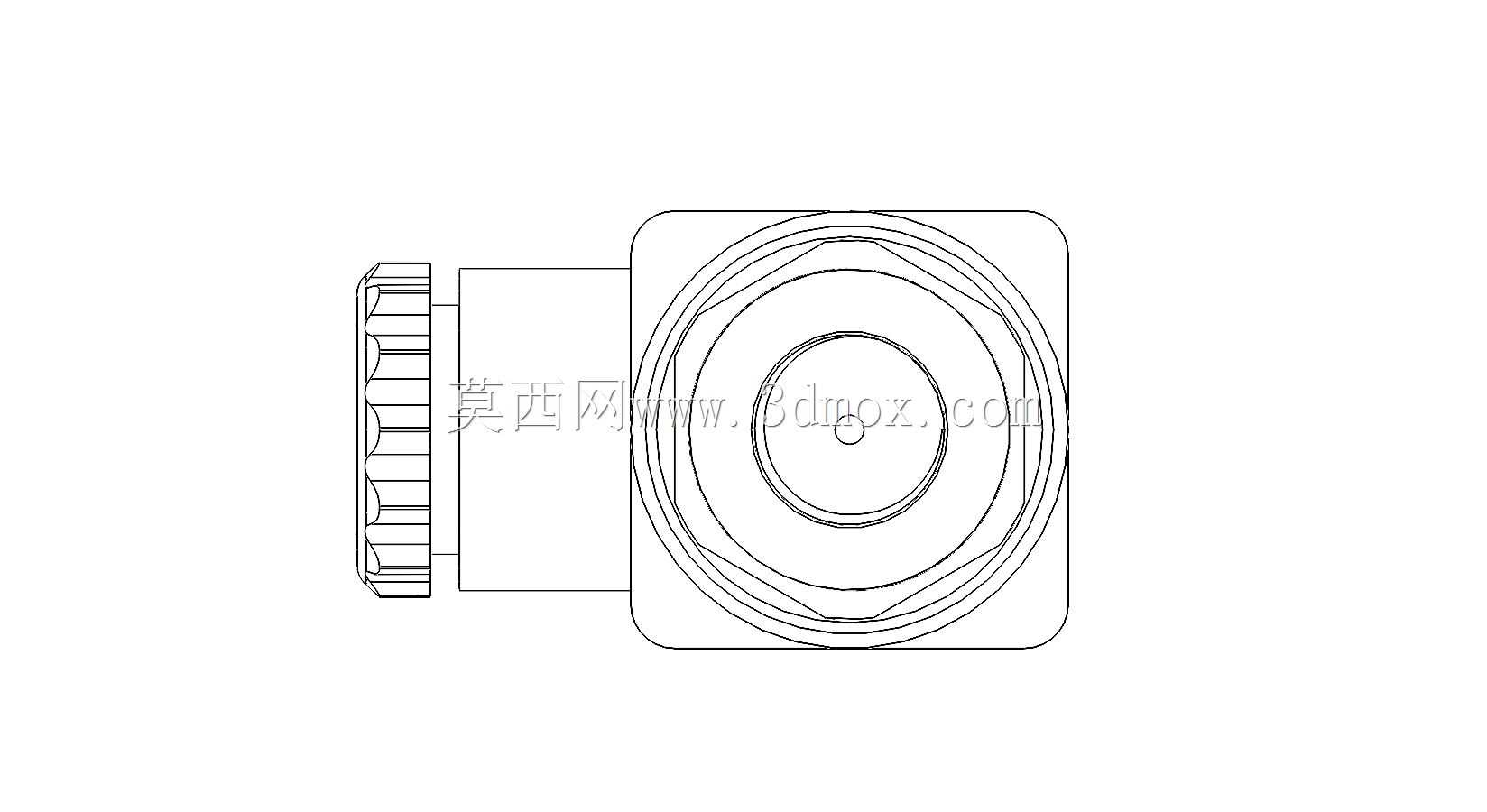

　　前端的金属传感段采用了六角基座加外螺纹接头的设计，外螺纹为标准的工业管螺纹规格，可以直接适配常规的液压、气动回路接口，不需要额外制作转换接头，六角基座的尺寸匹配标准扳手的开口尺寸，安装时可以直接用普通开口扳手拧紧，不需要定制专用工装。感应端的中心位置是压力介质的引入口，流体通过中心孔进入腔体后作用在内部的弹性敏感元件上，当压力达到设定的动作阈值时，内部的微动开关被触发，输出通断信号。从安装边界来看，这款压力开关的整体轴向长度控制在紧凑范围内，接线端的最大外径适配常规的线缆防水接头，前端螺纹段的长度可以满足在壁厚5mm以内的阀块、管路接头上安装的需求，安装时不需要预留过大的径向操作空间，在密集布置的阀岛、集成阀块上也能顺利完成装配。

　　在实际选型应用中，这类压力开关常被用来做系统的超压保护、欠压报警，比如在液压系统中，当系统压力低于润滑所需的最低压力时，开关触发信号停止主泵运行，避免干磨造成设备损坏；在气动夹具回路中，当气源压力不足导致夹紧力不够时，开关触发信号禁止机床启动加工，避免工件飞出造成安全事故。设计这款产品的三维结构时，需要重点关注几个配合公差：首先是前端螺纹和安装孔的配合公差，要保证螺纹拧紧后端面密封垫的压缩量在合理范围，既不会因为压缩量过大造成密封垫永久变形，也不会因为压缩量不足出现介质泄漏；其次是内部弹性元件的安装定位尺寸，这个尺寸直接影响压力动作值的精度，公差需要控制在较小范围内，避免出现动作值偏差过大的问题；另外接线腔和感应腔之间的密封结构要做可靠的轴向定位，保证在长期压力波动、温度变化的工况下，密封件不会出现移位失效。

　　从外形的细节处理来看，所有金属边缘都做了倒角处理，避免安装时划伤操作人员，外壳的防滑筋深度控制在1mm左右，既可以提供足够的摩擦力，也不会因为筋位过深造成积灰难以清理。在不同的应用场景中，这款压力开关可以适配多种流体介质，包括矿物液压油、压缩空气、中性水基流体等，内部的密封件材质可以根据介质特性做对应更换，满足不同行业的使用需求。在三维建模过程中，需要准确还原各部分的装配关系，尤其是内部密封件的压缩量、螺纹的标准牙型、接线腔的内部端子排布，这些细节直接影响后续做装配干涉检查、安装模拟的准确性，对于做整机液压、气动系统设计的工程师来说，准确的三维模型可以在设计阶段就完成阀块布局、管路走向的校验，避免实际装配时出现零件干涉、操作空间不足的问题。
