薄碳钢板向上折弯成型冲压模座

这套模座主要面向小型五金冲压产线的薄板向上折弯工序，适配常见的开式可倾压力机安装，针对1020牌号3mm厚度碳钢板的折弯作业做了结构优化，在中小型五金加工厂的支架类、连接片类零件批量生产场景中适配性极强。从实际使用反馈来看，这套模座已经过线下多批次冲压验证，成型稳定性表现突出，不会出现常规简易折弯模常见的折弯角度回弹超差、板料定位偏移的问题，日常生产中不需要频繁调整模腔间隙，能有效减少产线换型调试的停机时长。

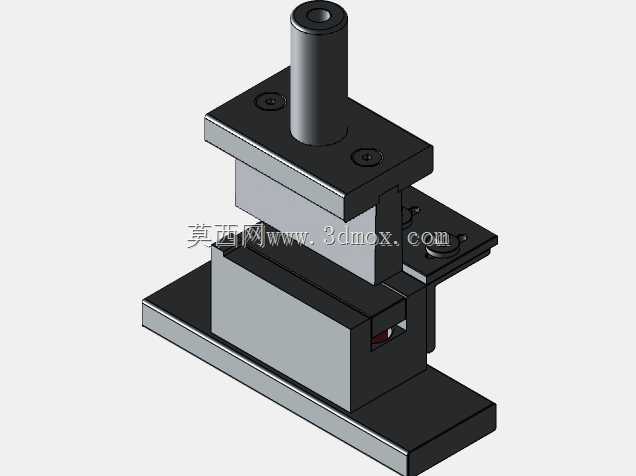

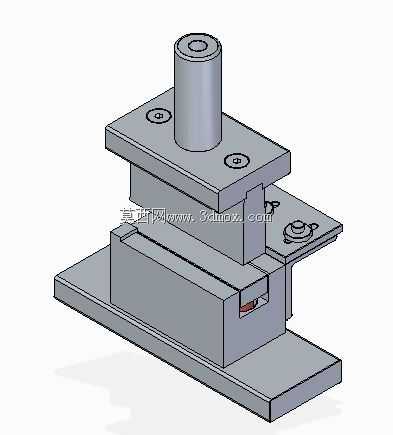

整套模座采用上下分层的叠装结构，底部为通长的安装底座，底座上开设的安装槽可直接适配压力机工作台的T型槽固定，不需要额外加工过渡连接板，安装时仅需将底座推入压力机工作台中心位置，锁紧T型螺栓即可完成初步定位，安装边界可覆盖工作台面宽度400mm以内的中小型开式压力机，适配性较强。模座中部为折弯成型的核心型腔区域，凹模采用整体式开槽设计，折弯R角按照3mm碳钢板的成型回弹量做了预补偿，折弯凸模固定在上模座的中心位置，凸模与上模座之间采用圆柱销定位、内六角螺栓锁紧的连接方式，长期冲压作业下不会出现凸模移位的问题。上模座顶部设置的导向圆柱可直接对接压力机滑块的模柄安装孔，不需要额外加装模柄套，对中精度能控制在0.02mm以内，可有效避免合模时出现啃模的问题。

设计过程中优先考虑了模座的通用性拓展能力，底座的安装槽预留了足够的调节余量，当需要加工其他尺寸的折弯零件时，仅需更换对应尺寸的凸模与凹模镶块，不需要整体更换模座本体，能大幅降低多品种小批量生产时的工装投入成本。模座的定位结构采用侧边可调式定位板设计，板料送入模腔时可通过侧边定位板快速定位，定位板的位置可根据待加工板料的宽度做前后调节，调节范围覆盖50mm至200mm宽度的板料，适配绝大多数小型折弯件的加工需求。

从成型作业的实际流程来看，待加工的碳钢板料从模座侧方送入，抵靠到定位板后即可触发压力机下行，上模座带动凸模下压，将板料压入凹模型腔内完成向上折弯动作，合模到下死点时设置了1mm的保压间隙，能有效抵消碳钢板的折弯回弹，保证折弯角度稳定在90°±0.5°的公差范围内。整套模座的合模行程控制在30mm以内，适配常规压力机的行程参数，不需要对压力机做额外的参数调整。模座的所有外露棱边都做了倒角处理，日常换模调整时不会出现划伤操作人员的问题，上下模座之间预留了足够的安全操作间隙，操作人员送料时手部不会进入合模危险区域，符合冲压作业的安全规范要求。

针对长期冲压作业的磨损问题，模座的凸模与凹模镶块都采用了可拆卸设计，当成型面出现磨损拉毛时，仅需拆下镶块做修磨处理即可，不需要拆卸整套模座，维护效率较高。模座的导向部分采用无油润滑的滑动配合设计，日常生产中不需要频繁加注润滑油，能减少油污对板料表面的污染，适合对表面洁净度有一定要求的五金零件加工。整套模座的结构紧凑，总重量控制在合理范围内，单人即可完成换模搬运作业，不需要借助起重设备，适合小型加工厂的产线快速换型需求。在加工其他材质的板料时，比如1mm至2mm厚度的冷轧钢板、铝板，仅需调整凹模的间隙值，更换对应厚度的垫片即可适配，不需要改动模座的主体结构，拓展性较强。
