社区钟楼用太阳纹装饰十字架结构设计

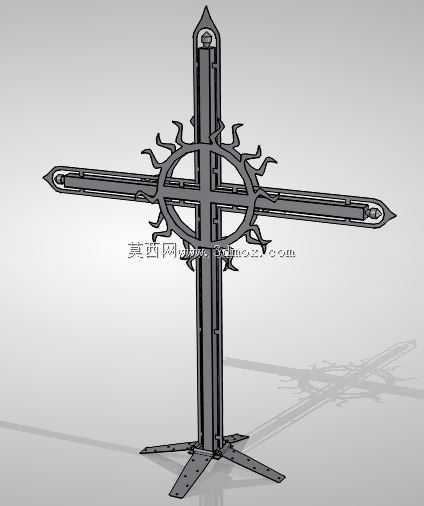

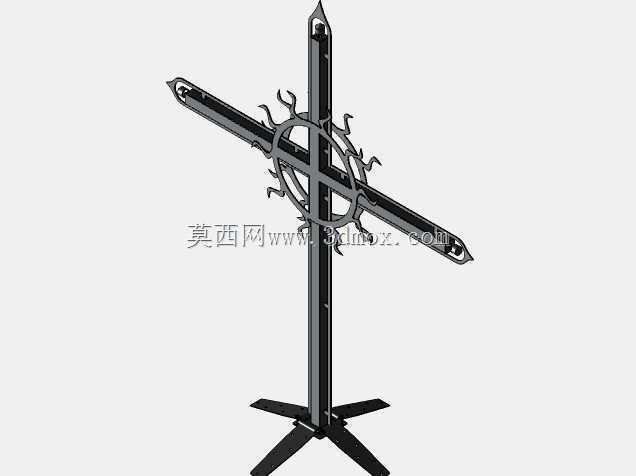

　　该构件主要用于社区宗教活动场所的钟楼区域装饰，也可作为小型宗教主题空间的落地陈设件，整体采用金属板材拼接结构，无需复杂激光加工工序，适配常规钣金加工的生产条件。从结构设计来看，主体十字杆件采用等宽矩形截面型材，竖向杆件底部延伸出四片辐射状安装支脚，支脚表面预留标准安装孔位，可直接通过膨胀螺栓固定于混凝土或石材铺装的地面基础上，安装时无需额外定制预埋构件，适配多数老旧钟楼的现有安装基面条件，支脚展开范围控制在合理区间，不会占用过多钟楼平台的通行空间。十字交叉位置设置环形太阳纹装饰环，装饰环外缘均匀分布尖刺状凸起，凸起部分与环形主体采用一体化折弯成型工艺，避免后续焊接带来的变形问题，

　　环形结构与十字杆件之间采用卡槽拼接加定位焊点的连接方式，既保证连接强度，又减少满焊带来的表面打磨工作量。十字杆件的四个端头做收尖造型处理，竖向杆件顶端设置小型挂装孔，既满足落地安装的使用需求，也可适配墙面挂装的场景，挂装孔位置做局部加厚处理，避免长期悬挂出现孔位撕裂问题。设计阶段对原始方案做了结构简化，去掉了原方案中复杂的浮雕曲面结构，所有构件均采用平面板材切割折弯即可成型，加工时无需投入五轴加工设备，普通钣金车间即可完成全工序生产，有效控制生产制造成本，适配社区类项目的预算区间。整体结构的受力路径清晰，竖向杆件承担主要承重，横向杆件通过交叉位置的连接结构将荷载传递至竖向主杆，底部支脚将整体荷载均匀分散到安装基面，经受力校核，

　　常规户外风力条件下不会出现倾覆风险，表面处理可根据使用场景选择喷塑、烤漆或者仿古铜做旧工艺，适配不同建筑风格的钟楼外观需求，构件所有外露边缘均做倒圆角处理，避免安装及日常维护过程中出现划伤风险，拼接位置的缝隙控制在均匀一致的范围内，后期可通过密封胶填补缝隙，避免户外使用时雨水渗入内部造成锈蚀问题。
