液压折弯机U型型材成型折弯模结构

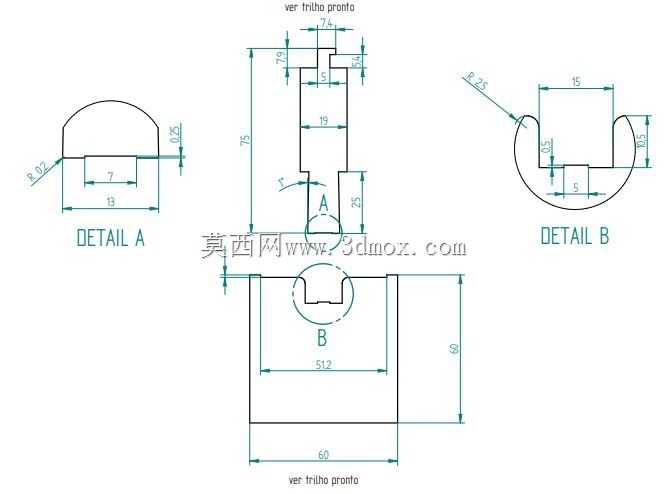

　　这套成型结构主要配套液压折弯设备使用，针对U型截面型材的折弯工序做了专门的型面适配，在五金型材加工、钢结构小件成型、钣金配套型材生产场景中，能完成特定弧度的U型材折弯作业，避免通用折弯模压型时出现的型材侧壁变形、R角不均、定位偏移等常见问题。从结构细节来看，整套模具分为上模工作端与下模定位基座两部分，上模的工作型面做了双R角过渡处理，对应图纸标注的R2.5成型轮廓，压合时能顺着U型材的内腔轮廓贴合，不会刮伤型材内壁的镀锌层或氧化表层，压型过程中型材受力均匀，不会出现局部应力集中导致的折弯处开裂问题。

　　下模的定位槽宽度做了适配基准设计，对应60mm的安装基座宽度，槽体的定位尺寸与U型材的外轮廓单边预留0.12mm的滑动间隙，既保证型材放置时的顺畅度，又能控制压型时的横向窜动量在0.1mm以内，保证折弯后工件的尺寸一致性。设计阶段针对液压折弯机的安装接口做了匹配，上模的装夹段采用标准矩形装夹位，宽度14mm、装夹高度75mm，能直接适配市面上多数普通液压折弯机的上模夹槽，不需要额外做转接夹具，下模的基座总高度60mm，底面做了平面度0.02mm的精磨处理，安装时直接靠紧折弯机工作台的定位基准面即可完成装夹找正，不需要反复打表调整，能大幅减少换模调试的辅助时间。

　　从成型细节来看，上模端部的A部位做了让位圆弧设计，对应U型材折弯时的内侧R角成型，压合到下死点时，上模的圆弧面与下模的成型槽完全贴合，能保证折弯后的U型材内侧R角均匀一致，不会出现折痕过深或R角大小不一的问题。下模的B部位成型槽深度12mm，槽口做了1mm的倒角导向，型材放入时能顺着倒角滑入定位槽，不需要人工反复对位，批量加工时的上下料效率能提升30%左右。针对不同厚度的U型型材加工需求，这套模具的成型间隙做了通用化适配，可兼容1.5-3mm壁厚的U型冷弯型材，压型时不需要调整模具间隙，只需要对应调整折弯机的下压行程即可完成不同壁厚型材的折弯作业，在小型五金加工厂、钢结构配件加工车间的多品种小批量生产场景中适配性很强。结构上没有采用复杂的分体镶件设计，整体为整体式合金结构钢加工，热处理硬度达到HRC48-52，长期批量使用时型面磨损量小，正常维护条件下使用寿命能达到10万次以上，不需要频繁更换镶件或修磨型面。安装边界方面，整套模具的闭合高度为135mm，最大开口高度可达到210mm，适配行程在80mm以上的液压折弯设备，安装时不需要对设备原有结构做任何改造，直接替换原有通用折弯上模即可投入使用。

　　成型过程中，上模下行时首先接触U型材的上表面，随着下压行程增加，型材顺着下模的成型槽逐步弯曲，直到上模到达下死点时完成最终成型，整个过程中型材两侧的受力对称，不会出现单侧偏移导致的折弯角度偏差，成型后的工件折弯角度公差可控制在±0.5°以内，完全满足通用五金配件、机箱框架型材、管线固定支架的加工精度要求。针对折弯时的型材回弹问题，设计阶段就做了回弹补偿，上模的成型角度比目标角度小2°，压型完成后型材回弹量刚好抵消补偿角度，不需要后续人工校形，一次压型即可达到合格尺寸。
