气缸驱动式工件顶出工装结构设计

这套顶出结构主要面向阀块类机加工、小型压装成型工序的工件取件环节设计，在阀块精密加工、小型橡塑件模压成型的产线工位上，这类结构能解决加工完成后工件卡滞在工装定位面、人工取件效率低且易磕碰工件加工面的痛点。日常在阀块去毛刺、平面磨削、压装油封这类工序里，工件完成加工后会和定位工装的贴合面形成负压或者轻微嵌合，人工撬取很容易划伤阀块的密封面，这套顶出结构就是针对这类场景做的适配设计。

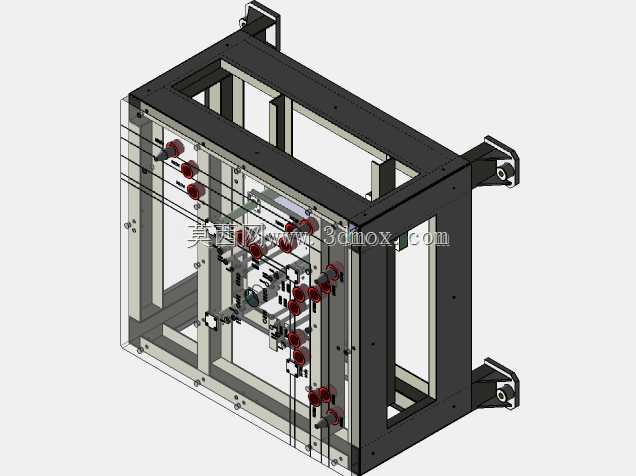

从结构布局来看，整套装置采用方管焊接的框架式底座作为承载主体，底部配置可调式支撑脚杯，可在安装时调整整体水平度，抵消安装地面的平面度误差，避免框架受力不均产生形变。框架中部居中布置单根大行程标准气缸作为顶出动力源，气缸的活塞杆端连接一块整体式顶出安装板，安装板上根据待顶出工件的支撑点位，均匀布置多根圆柱形顶杆，顶杆的排布完全避开工件的加工面与密封槽位置，顶出时的施力点全部落在工件的非加工工艺凸台或者毛坯余量区域，不会对工件的成品精度造成损伤。

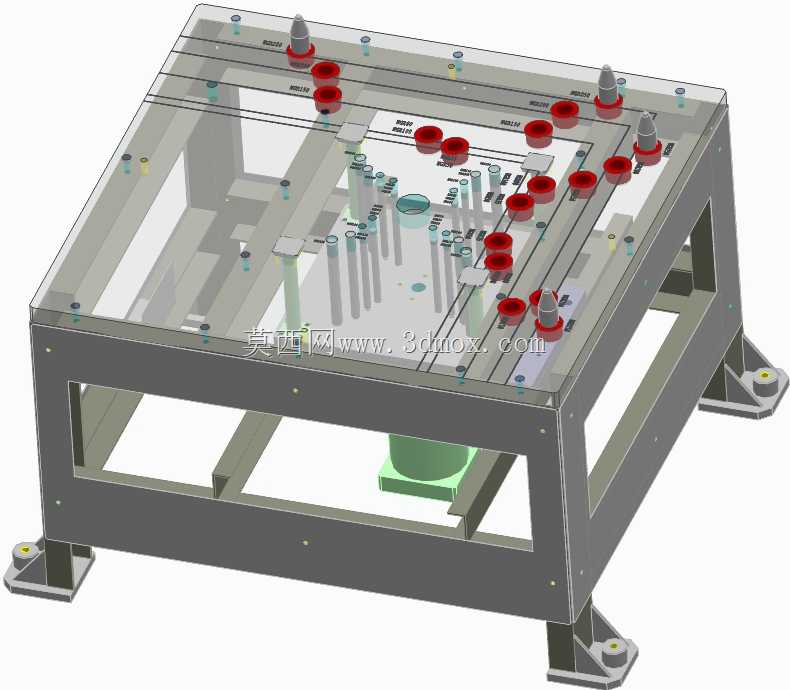

上方的定位台面采用透明亚克力材质做防护盖板，一方面可以直观观察内部顶杆的运行状态，日常点检时不用拆解台面就能发现顶杆卡顿、气缸漏气这类故障，另一方面台面上加工有与顶杆配合的导向孔，每根顶杆都在导向孔内做直线往复运动，导向孔与顶杆的配合间隙控制在0.02mm以内，既保证顶杆升降无卡滞，又能避免加工过程中的切屑、冷却液落入框架内部污染气缸与连接部件。台面上还布置了多组红色的缓冲定位柱与灰色的硬质定位销，定位销用于和工件的工艺定位孔配合，实现工件放置时的快速定位，重复定位精度可控制在0.05mm以内，缓冲柱采用聚氨酯材质，在工件放置时起到缓冲作用，避免刚性磕碰损伤工件表面，同时在顶出到位时也能对顶出行程做软限位，防止气缸过行程顶飞工件。

设计过程中优先考虑了安装边界的适配性，整体框架的长宽尺寸控制在适配常规单人操作工位的范围，不需要对现有产线的工作台做大规模改造，直接可以放置在现有工位台面上使用，也可以通过框架底部的安装孔直接锁固在设备的工作台上，适配磨床、小型压装机、去毛刺工作站等不同设备的安装接口。气路管线全部隐藏布置在框架内部的走线槽内，台面上看不到外露的气管，避免加工过程中的切屑刮破气管造成漏气故障，气路接口统一布置在框架的侧下方，方便和车间现有压缩空气气源快速对接，接入气源后不需要额外配置复杂的控制阀组，仅通过一个两位五通手扳阀就可以控制顶出与回落动作，也可以根据产线自动化需求，将控制阀更换为电磁阀，接入设备的PLC控制系统实现顶出动作的自动化触发，不需要人工手动操作。

在结构强度校核层面，框架的方管壁厚选型充分考虑了顶出过程的偏载受力，即使工件放置时存在轻微偏位，单根顶杆承受偏载力时框架也不会产生明显形变，顶杆采用45号钢调质处理，表面做硬铬电镀，耐磨性能可以满足长期往复运动的使用需求，正常工况下使用寿命可达百万次以上。顶出的行程设计预留了足够的操作空间，顶出到位后工件与定位台面的距离足够操作人员手持工件或者用机械手取件，不会出现空间不足导致取件困难的问题。回落状态下顶杆的顶端面与定位台面完全齐平，不会突出台面影响工件的定位放置，也不会在工件加工时造成垫料问题。

这套结构没有做专属的工件适配设计，台面上的定位销、缓冲柱以及顶杆的安装位置都预留了可调节的安装槽，后续如果更换不同规格的阀块或者其他小型工件，只需要调整定位销的位置、更换对应长度的顶杆就可以快速适配，不需要重新制作整套工装，大幅降低了多品种小批量生产场景下的工装制作成本。日常维护也十分便捷，拆开侧面的亚克力防护板就可以直接对气缸进行润滑维护、更换磨损的顶杆，不需要完全拆解整套设备，减少了停机维护的时间。
