快开式立式密封压力储料罐体结构

这款立式承压罐体的设计，最初是针对小型涂装车间的涂料压力输送场景做的适配，日常作业里，这类罐体需要稳定维持0.3-0.8MPa的内部气压，把罐内盛装的涂料、胶黏剂或者其他液态介质通过管路平稳压送到喷涂工位，相比重力供料的方式，压力输送能避免高位布置储料罐的空间浪费，也能减少介质暴露在空气中产生的结皮、挥发问题。

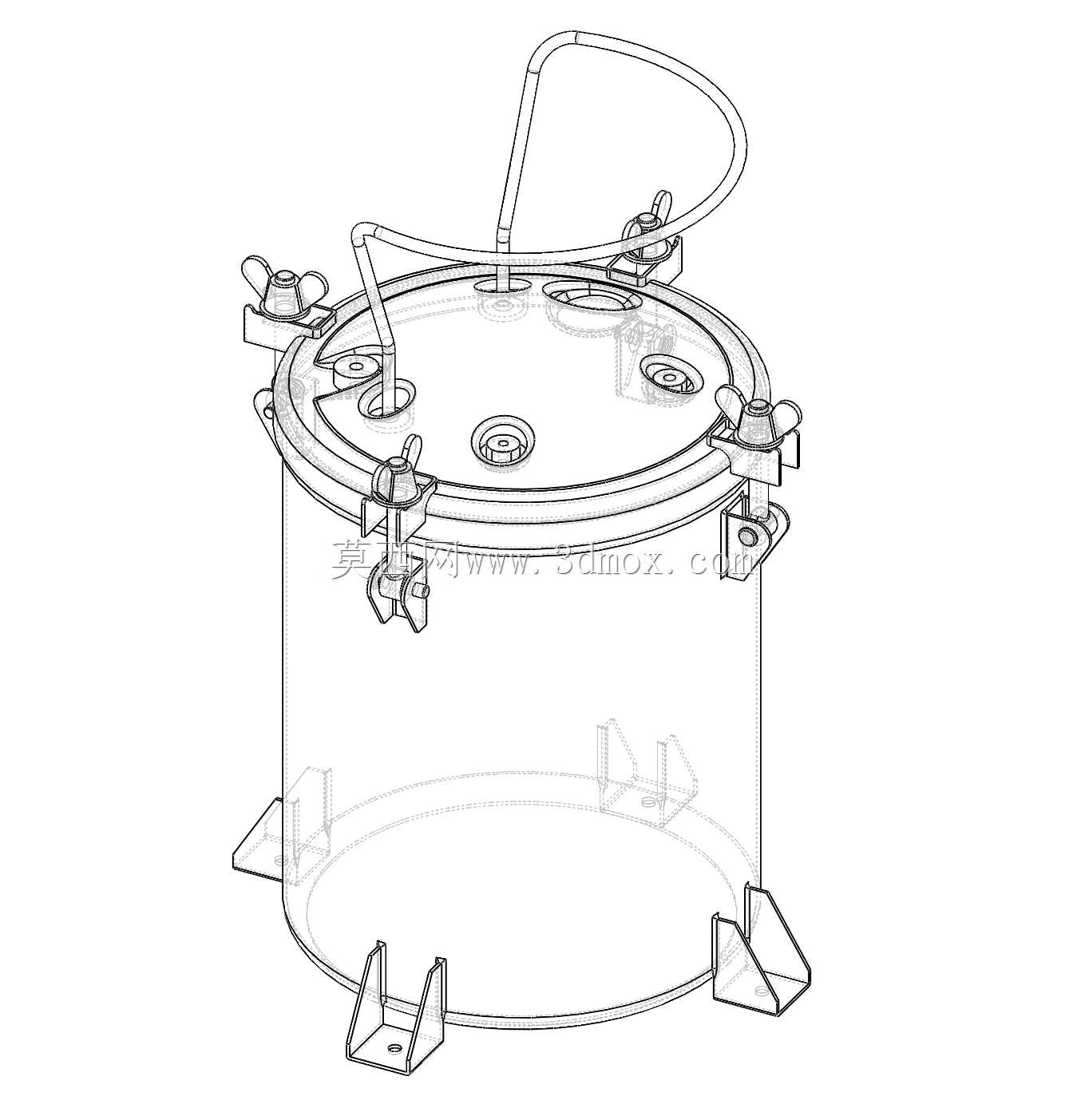

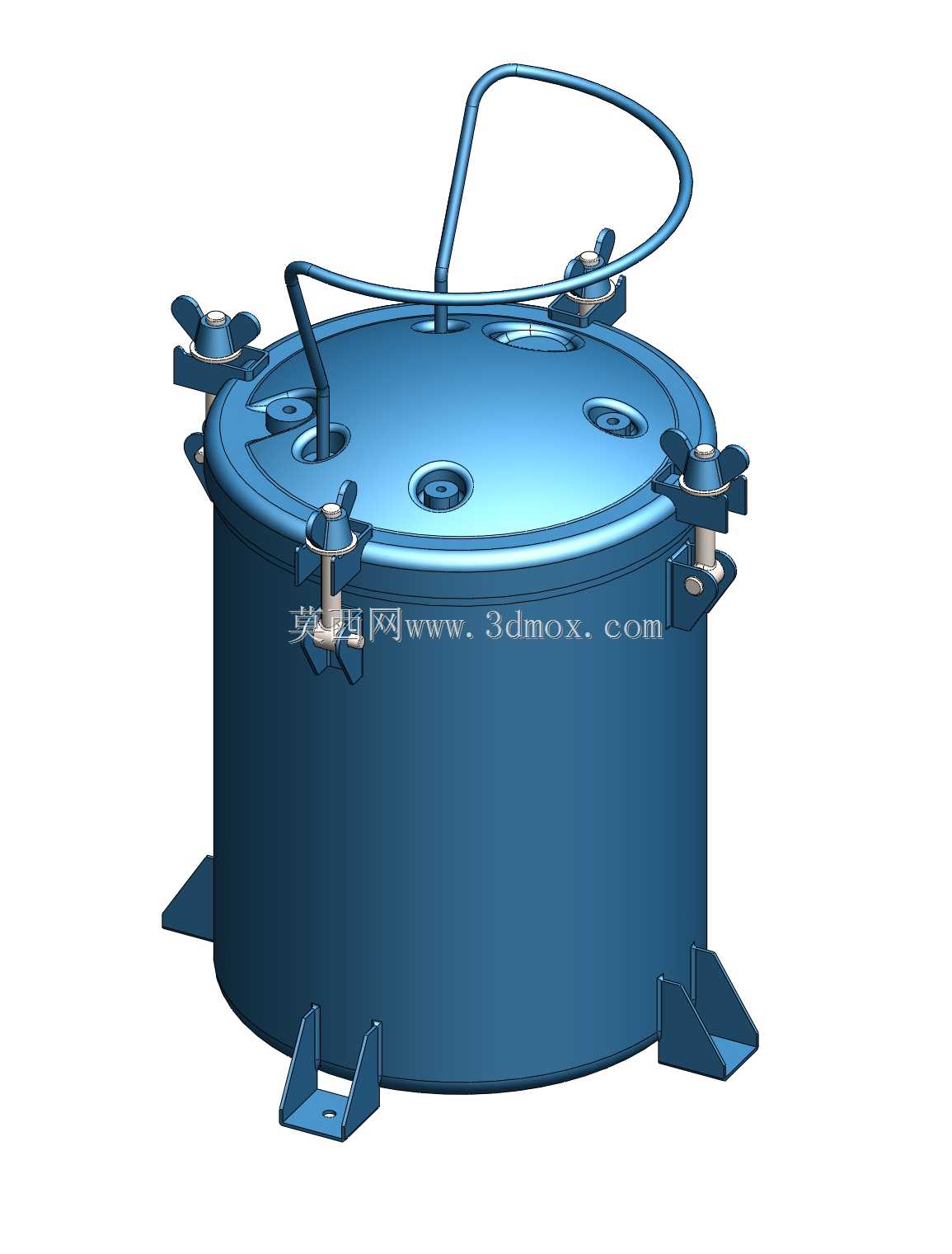

从结构设计逻辑来看，罐体主体采用直筒加平底的构型，筒身和底部采用圆弧过渡，避免直角位置的应力集中，毕竟承压容器的转角位置如果处理不好，长期交变载荷下很容易出现疲劳裂纹。底部均布的四个支脚做了外翻折弯处理，每个支脚都开有长圆形安装孔，方便现场安装时调整位置，适配不同规格的安装机架，支脚的高度预留了足够的底部操作空间，方便后期对接底部出料管路，也能避免罐底直接和安装面接触造成的积液腐蚀。

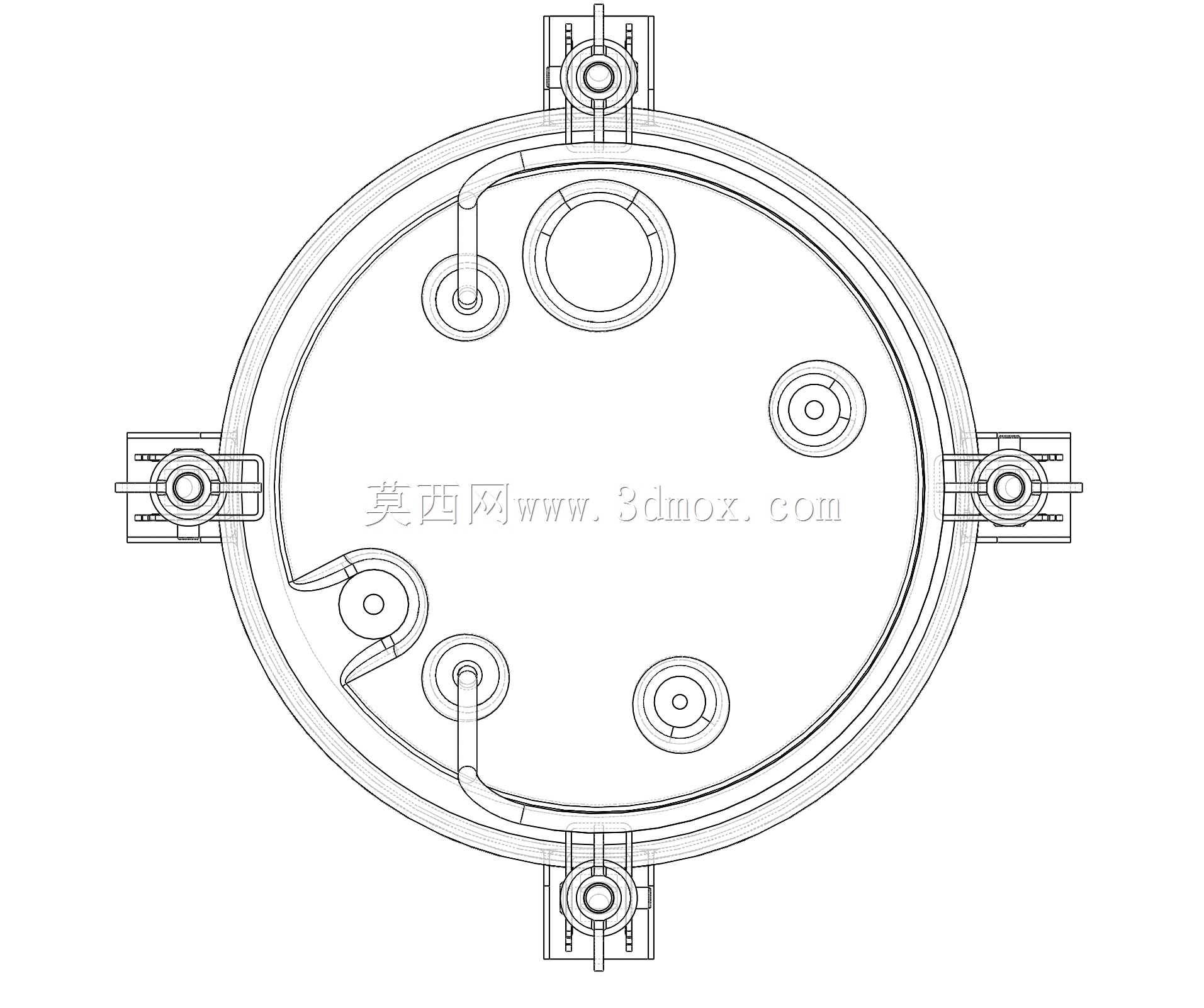

罐盖部分的快开锁紧结构是整个设计的核心，沿罐口周向均匀布置的四个快开压爪，不需要额外工具就能完成锁紧和松开操作，压爪的压紧面做了弧度处理，和罐盖、罐口的法兰边完全贴合，锁紧时能让密封圈受力均匀，不会出现局部压偏导致的泄漏问题。罐盖上的接口做了分区布置：顶部的环形提手既可以作为开盖时的施力点，也能作为外接气管的走线固定架，避免管路晃动拉扯接口；预留的多个螺纹接口分别对应进气、出料、压力表安装、安全阀安装的功能，接口的位置避开了快开压爪的操作行程，日常更换压力表或者调整安全阀的时候不会和锁紧结构产生干涉。

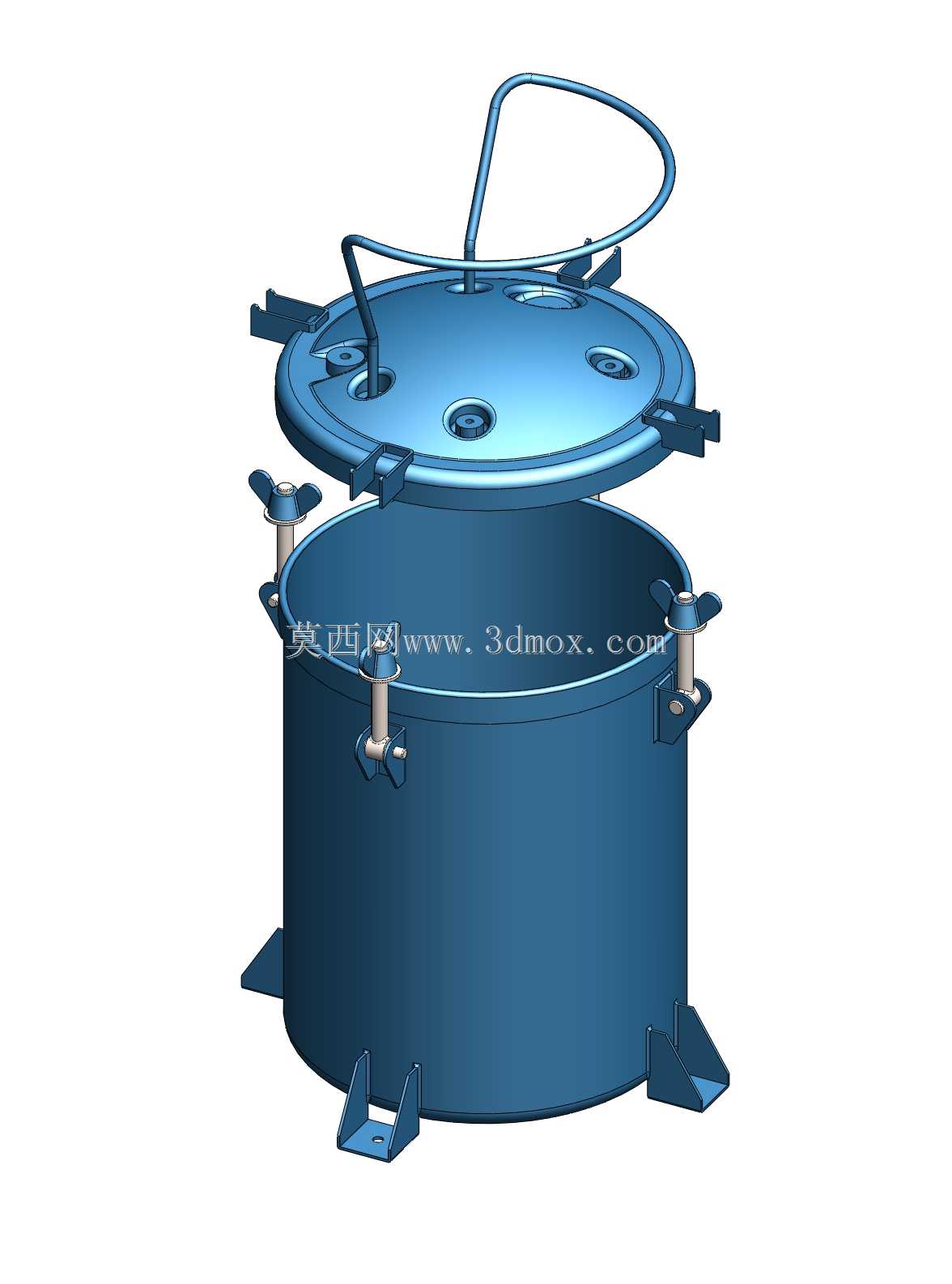

设计过程中特意把罐口的密封槽做了梯形截面，配套的O型密封圈安装后不会因为罐内压力升高被挤入缝隙，当罐内充入压缩空气时，压力会作用在密封圈内侧，进一步把密封圈压向密封槽侧壁，实现自紧式密封，压力越高密封效果越好，这种结构比平垫密封的可靠性高很多，也不需要很大的锁紧力就能实现有效密封。罐盖和罐体之间采用铰接结构连接，开盖时不需要把沉重的罐盖完全搬离，绕铰接轴翻转就能打开罐口，铰接点的位置做了偏心处理，开盖后罐盖能靠自身重心保持在开启位置，不会自动回落砸伤操作人员。

考虑到现场使用时经常需要移动罐体的需求，罐体顶部的环形弯管除了走管的作用，也可以作为临时的吊装点，短距离移位时可以用吊具勾住弯管平稳起吊，弯管和罐盖的连接位置做了加强筋处理，能承受满罐介质的整体重量。罐体的壁厚按照1MPa的设计压力做了校核，筒身采用卷焊成型后做整体去应力处理，焊接位置全部做了圆角打磨，避免焊渣残留造成的腐蚀隐患，内壁做了光滑处理，减少介质残留，换料时更容易清洗干净。

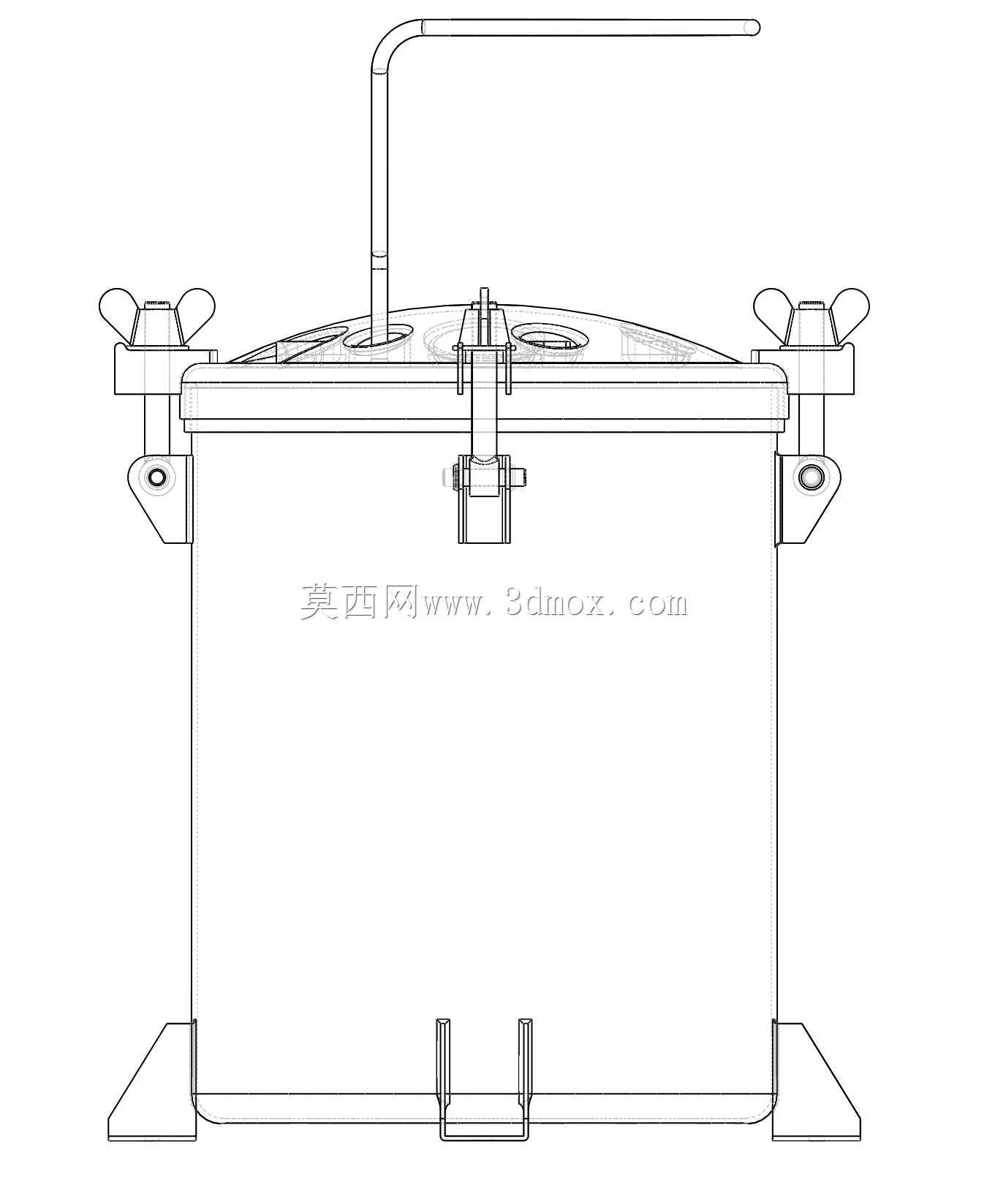

实际选型使用时，需要注意罐体的安装边界：整体外径控制在400mm级，总高度含支脚在500mm左右，安装时需要在周边预留至少150mm的操作空间，方便操作人员操作快开压爪、开关阀门，顶部需要预留200mm以上的空间用于开盖操作和管路连接。进气接口需要配套调压阀使用，避免进气压力超过罐体的设计承压值，安全阀的开启压力需要调整到比最高工作压力高10%左右，保证超压时能及时泄压。这类罐体除了涂装供料场景，也可以适配小型实验室的低压反应、物料压力输送、水性介质的承压存储等场景，只要介质和罐体材质兼容，都可以通过调整接口配置适配不同的使用需求。

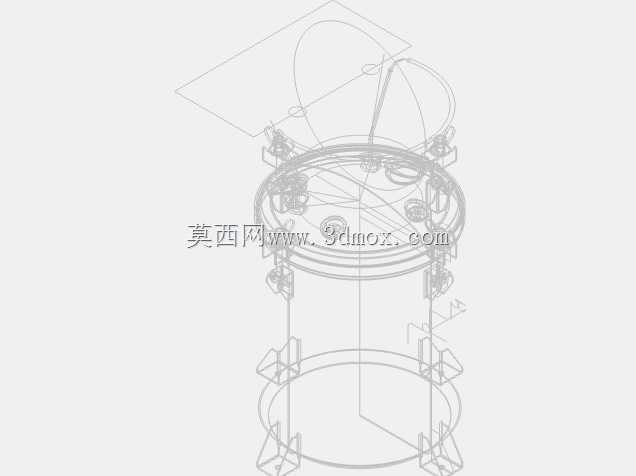

建模过程中，所有配合面都按照实际加工公差做了间隙预留，快开压爪的转动行程做了干涉检查，保证锁紧和松开过程中不会和罐盖、罐体产生剐蹭，密封槽的尺寸按照常用的O型圈规格设计，后期更换密封件不需要定制，直接采购标准件就能替换，降低后期维护成本。支脚的安装孔位按照常见的工业安装机架的孔距做了适配，不需要额外做过渡连接板就能直接固定在标准型材架上。
