铣床镗床用手动回转分度旋转工作台

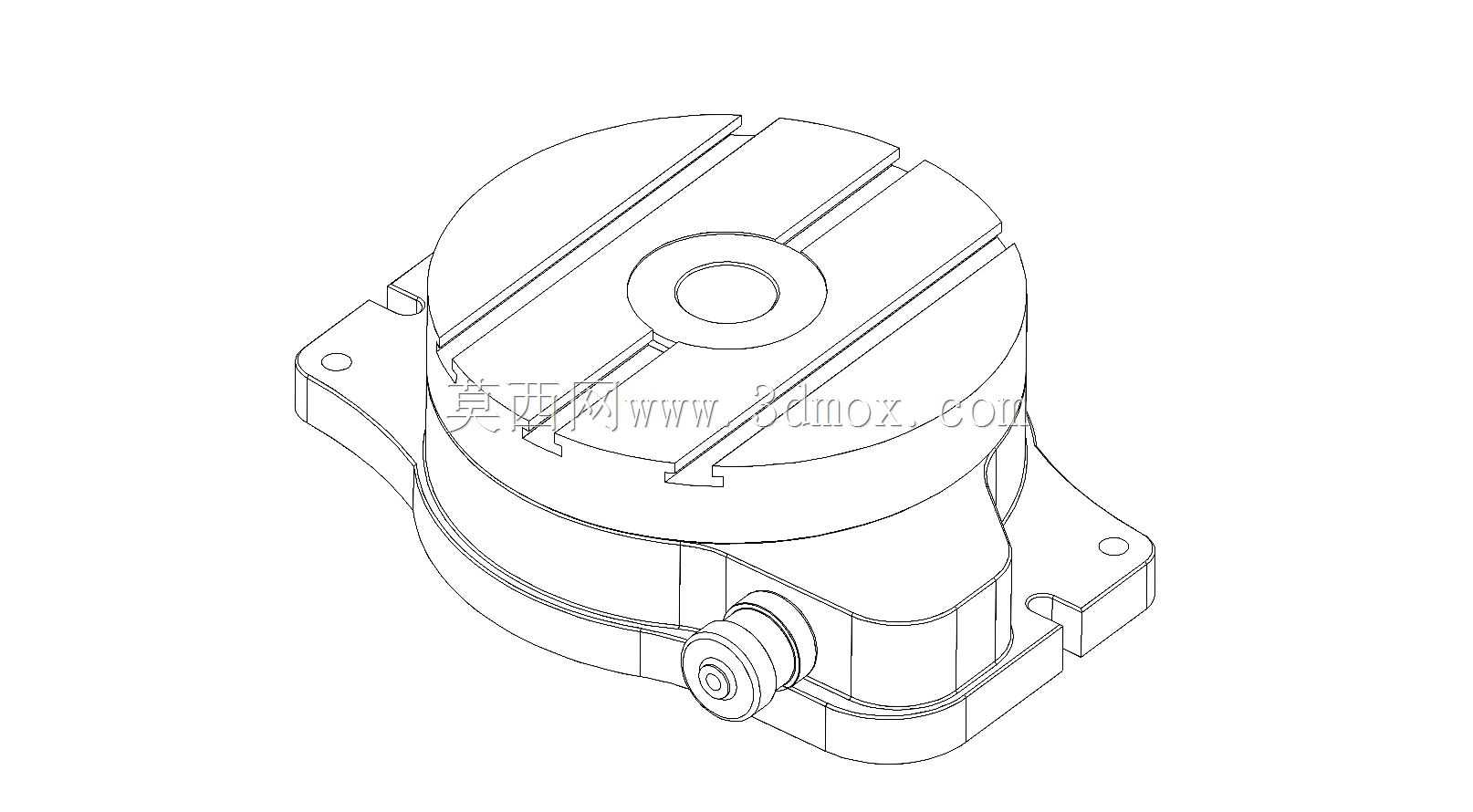

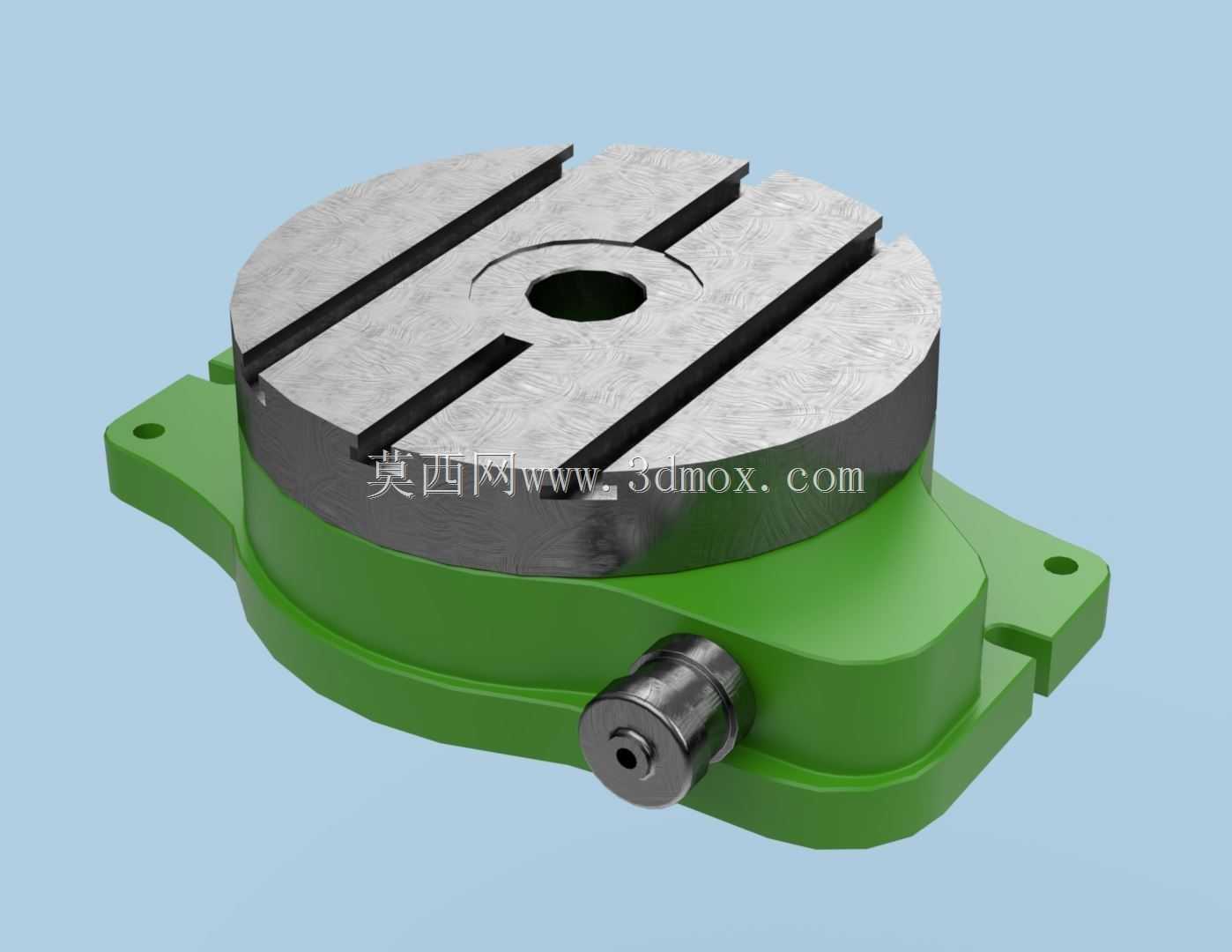

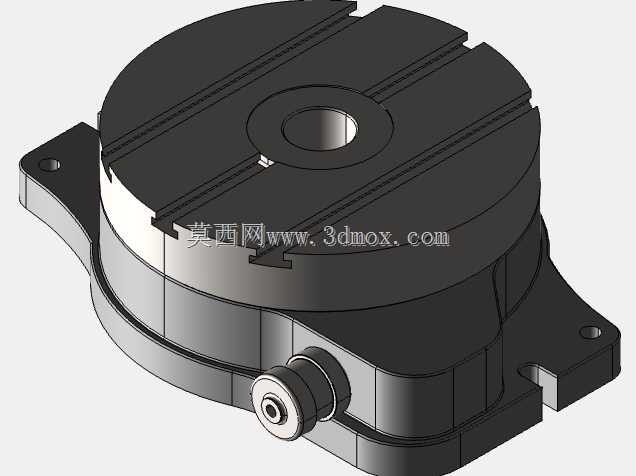

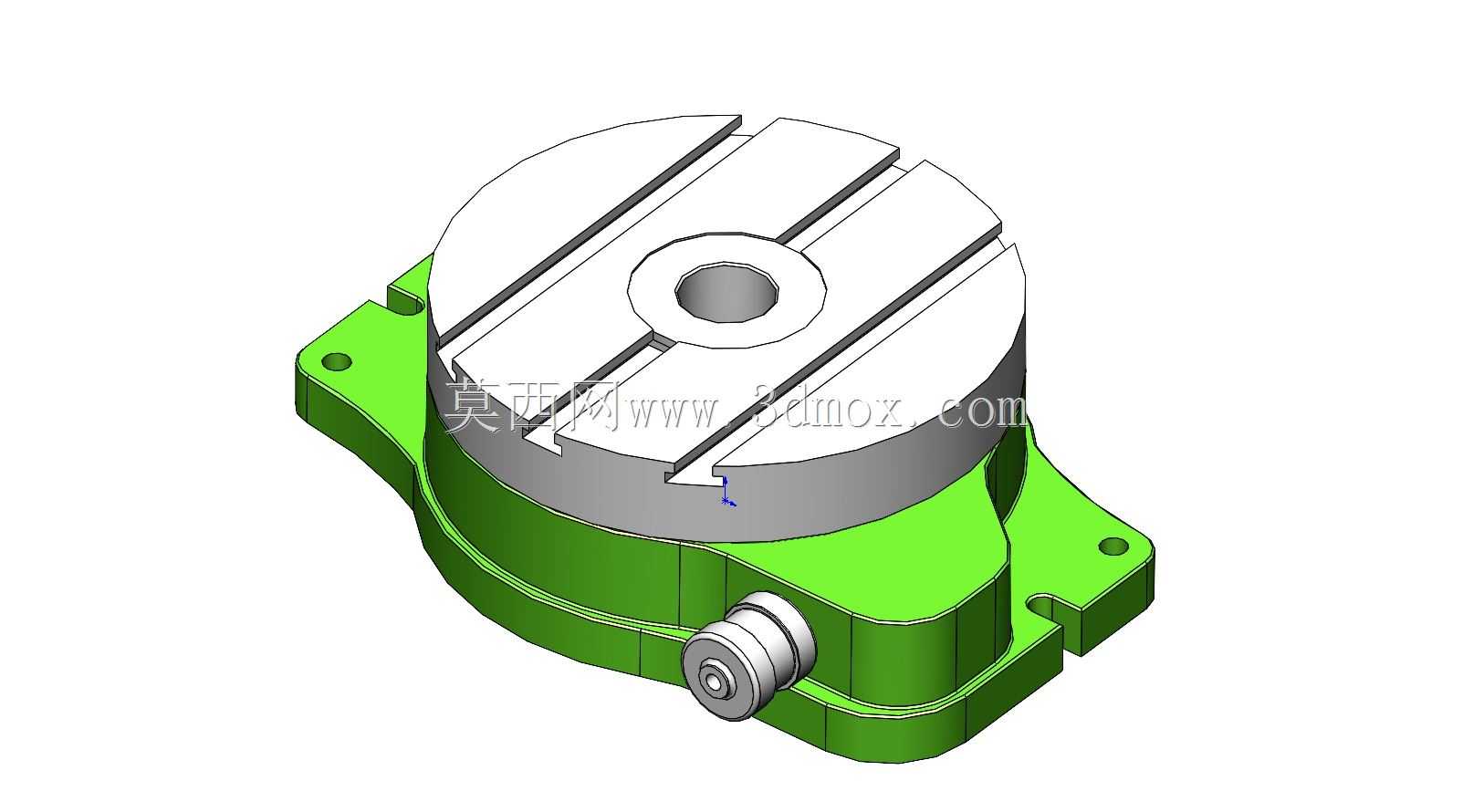

　　在常规中小批量的机加工车间里，这类手动旋转工作台是铣床、镗床工位上出镜率极高的通用工装，不像数控转台需要接电接信号，它完全靠手动操作完成角度调整，对于没有多轴加工设备的小型加工户来说，是完成圆周等分孔、弧形槽、多面铣削工序的高性价比配套部件。从结构设计来看，整个工作台采用分体式布局，底部是带两个安装耳的铸铁基座，基座内部藏着蜗杆蜗轮传动副，侧面伸出的操作轴就是手动输入的接口，转动这个轴的时候，蜗杆带动蜗轮做定比回转，传动比的选择兼顾了操作手感和分度精度，不会因为传动比太小导致微调时转过角度，也不会因为传动比太大让大角度回转时操作过于费力。

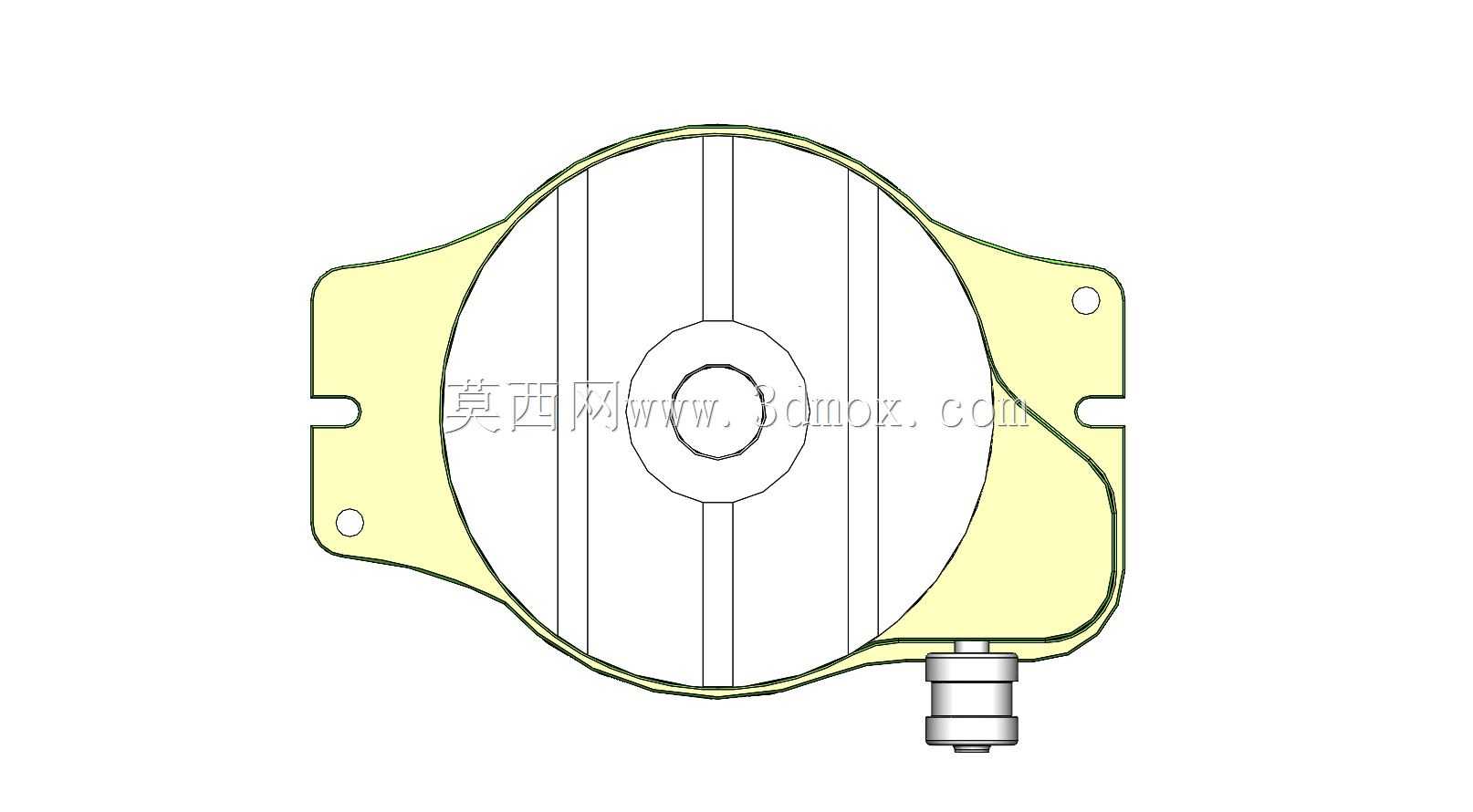

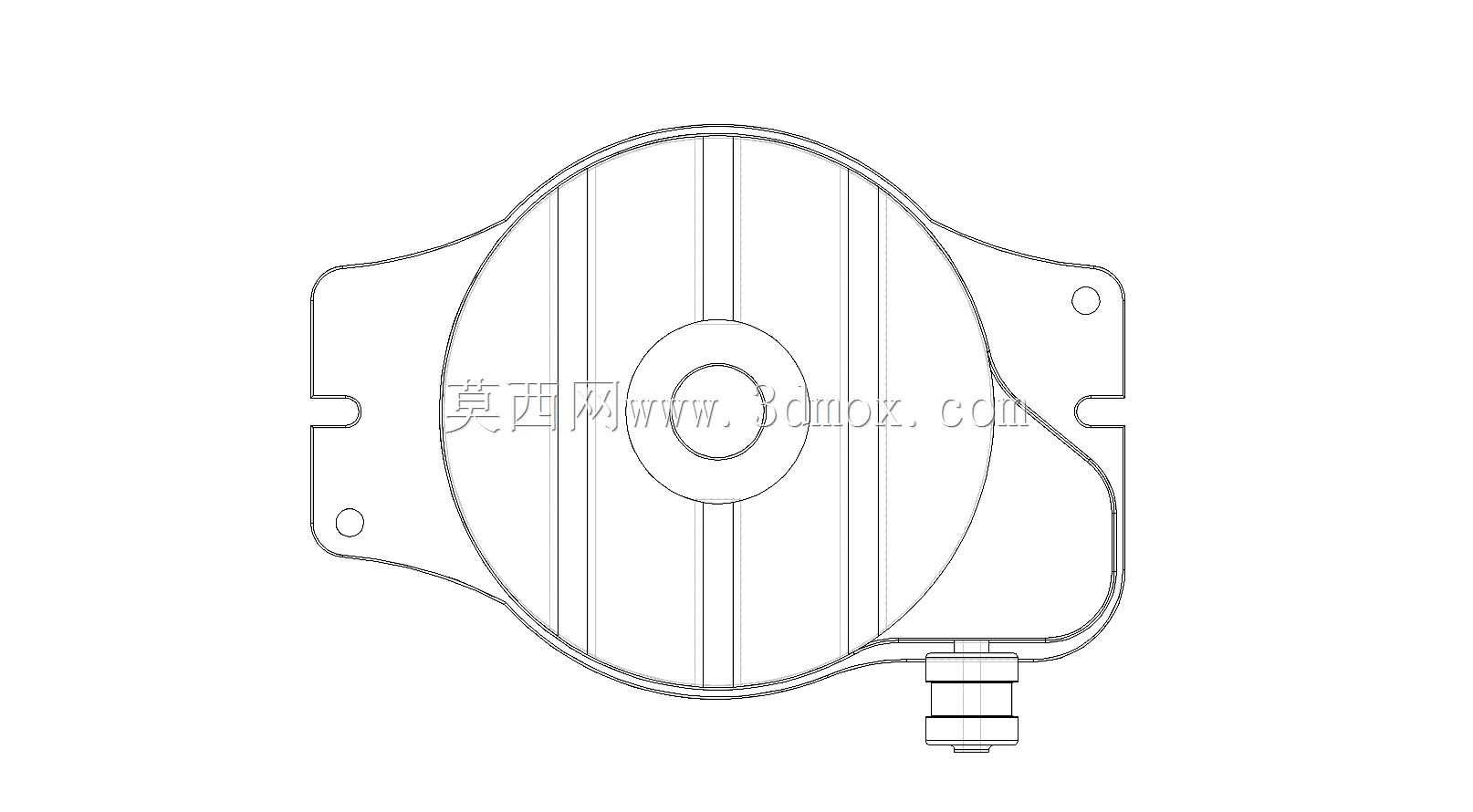

　　上部的圆形工作台面加工有三条通长的T型槽，槽的宽度和间距符合通用机床夹具的安装标准，不管是用压板直接装夹毛坯工件，还是固定平口钳、分度头等二次工装，都能直接匹配标准T型螺栓，不需要额外做转接板。工作台面和基座之间做了环形的贴合面，加工时经过刮研处理，保证回转过程中平面度稳定，不会出现台面翘曲导致的装夹偏差，基座的安装耳上开有沉头孔，安装时可以通过T型螺栓直接固定在铣床或者镗床的工作台上，两个安装耳的跨距经过优化，既不会因为跨距太小导致装夹后刚性不足，也不会因为跨距太大占用过多机床工作台的有效行程。

　　实际使用场景中，当需要加工工件上沿圆周均布的孔系时，不需要每次重新找正装夹，只需要松开工作台的锁紧机构，转动侧方的操作轴将台面转到对应角度，锁紧紧固装置就可以直接加工，对于单件小批量的法兰盘类零件、需要铣削多个侧面的方块零件、带有弧形轮廓的模具零件，都能大幅减少重复装夹的找正时间。设计时特意将操作轴布置在基座的侧前方，符合操作人员站在机床正面的操作习惯，不需要探身或者绕到机床侧面就能完成角度调整，操作轴的端部做了滚花处理，即使手上沾有切削液也能稳定转动，不会打滑。工作台的回转中心有一个定位通孔，这个孔可以用来安装芯轴，当加工带内孔的盘类零件时，可以直接用芯轴穿过工件中心孔和工作台中心孔定位，进一步提升装夹的同轴度，减少找正的工作量。基座的外形做了圆弧过渡，没有尖锐的棱角，避免车间操作时磕碰伤人，同时基座内部的储油腔可以存储润滑脂，定期从注油孔加注润滑脂就能保证蜗杆蜗轮副的润滑，减少日常维护的工作量。从安装边界来看，整个工作台的总高度控制在常规机床刀具行程的兼容范围内，安装后不会因为工装高度过高导致刀具行程不足，圆形台面的直径覆盖了常见中小零件的装夹尺寸范围，当加工更大尺寸的工件时，也可以通过在台面上加装延伸垫板来扩展装夹范围，不过要注意延伸装夹时的配重平衡，避免偏重导致回转时卡滞或者影响加工精度。

　　锁紧机构采用环抱式锁紧设计，锁紧时整个圆周方向均匀受力，不会因为单点锁紧导致台面偏移，保证加工过程中台面不会因为切削力的作用发生转动，加工弧形轮廓时，也可以通过半锁紧状态，手动缓慢转动操作轴实现手动进给铣削，完成简单的曲面加工。这类手动转台没有复杂的电控元件，故障率极低，只要定期做好润滑和清洁，避免切削渣屑进入回转贴合面，就能长期保持稳定的精度，非常适合实训车间、小型机加工坊、维修类加工场景使用，相比数控转台，它的采购成本低，维护简单，对操作人员的技能要求也不高，只要掌握基本的角度换算和锁紧操作就能上手使用。在做三维结构设计时，要重点关注蜗杆蜗轮的啮合间隙调整结构，基座上预留了间隙调整的螺钉，可以在长期使用出现磨损后，调整蜗杆的轴向位置来消除啮合间隙，保证回转的反向精度，T型槽的加工公差要符合通用夹具的配套标准，槽口的倒角要足够大，方便T型螺栓顺利滑入，安装耳的沉头孔深度要保证螺栓拧紧后不会高出安装面，避免工作台安装后和机床台面之间出现间隙影响刚性。
