1/4英寸外螺纹连接插入式数字温度传感器

在工业过程控制领域，温度参数的精准采集直接决定整套系统的运行稳定性与产品良率，这款插入式数字温度传感器，正是针对小通径管路、紧凑型设备安装空间受限的测温场景开发的检测元件。不同于常规大插入深度的温度探头，这款产品采用1/4英寸NPT外螺纹的过程连接形式，适配绝大多数小口径工艺管线、小型液压站油路、实验台流体回路的测温接口，不需要额外加装转换接头就能直接完成安装，大幅减少了管路改造的工作量，也避免了多接头连接带来的密封泄漏风险。

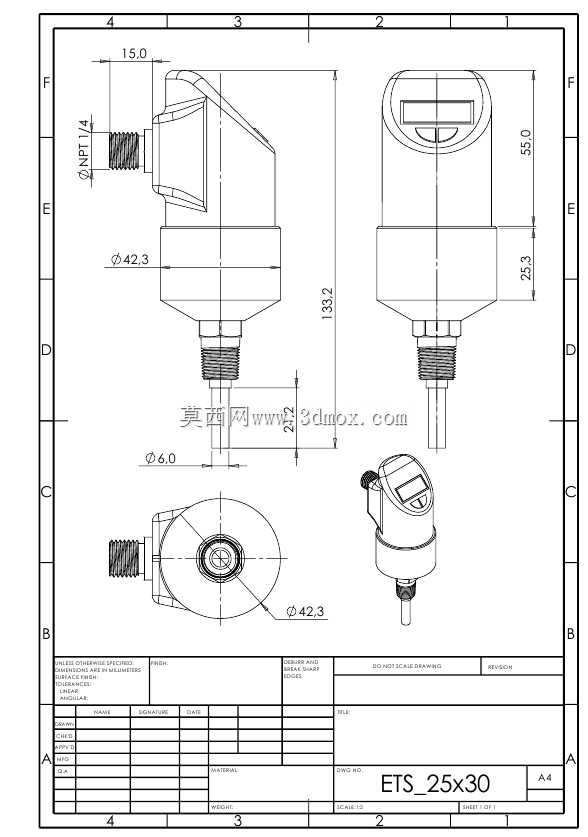

从结构设计逻辑来看，这款传感器将信号处理电路、数显模块与探头本体做了一体化集成，不需要额外搭配外置的信号变送器，现场人员可以直接通过顶部的数显窗口读取实时温度数值，既减少了现场布线的复杂度，也降低了信号长距离传输带来的干扰问题。整体外壳采用阶梯式的柱形结构，靠近螺纹连接端的主体直径为42.3mm，这个尺寸设计充分考虑了现有管路安装的预留空间，不会和周边的阀门、管路接头产生安装干涉；顶部数显段的直径做了收窄处理，整体高度控制在133.2mm，其中探头插入段的有效长度为30mm，这个插入深度刚好能够抵达小通径管路的中心流道区域，避免因插入深度不足导致的测温滞后、数值偏差问题，同时也不会因为探头过长对流道内的流体产生额外的阻力影响。

在实际工况应用中，这款传感器可以覆盖液压系统油温监测、小型反应釜腔体温度检测、冷却水回路温度采集、气动系统气源温度检测等多个场景，NPT螺纹的密封形式适配工业现场常用的螺纹密封工艺，不管是缠绕生料带还是涂抹密封胶都能达到可靠的密封效果，耐受常规工业场景下的管路压力。探头端部采用6mm直径的细杆结构，响应速度更快，当流体温度出现波动时，能够快速捕捉温度变化，将数字信号直接传输给后端的PLC或者控制系统，相比传统的模拟量温度传感器，数字信号的传输抗干扰能力更强，在车间复杂电磁环境下也能保持稳定的数值输出，不会出现信号跳变、数值漂移的问题。

设计过程中还充分考虑了现场安装的操作便利性，传感器主体的六角结构（对应42.3mm直径的主体段）可以直接用标准扳手进行拧紧操作，不需要特制的安装工具，顶部的数显窗口可以根据安装方向调整显示角度，不管是垂直安装在水平管路上，还是水平安装在垂直管路上，都能让现场巡检人员清晰读取显示数值。探头部分的密封结构做了一体化设计，将感温元件完全封装在金属保护壳内部，能够耐受流体的冲刷与轻微腐蚀，适配大多数中性水、液压油、低压气体的测温场景，不需要额外加装保护套管就能直接使用，进一步压缩了安装所需的空间。

从安装边界来看，安装时只需要在对应管路上预制1/4英寸NPT内螺纹接口，保证接口端面与管路中心垂直，预留出扳手操作的空间即可，传感器安装完成后，顶部突出管路表面的高度为100mm左右，不会占用过多的设备外部空间，非常适合集成在紧凑型的液压动力单元、小型实验装置、便携式检测设备内部。整体结构没有多余的外露部件，防护等级能够满足常规工业车间的使用要求，表面的金属外壳既可以起到电磁屏蔽的作用，也能抵御现场的轻微磕碰，避免日常巡检、设备维护过程中对传感器造成意外损坏。
