产线工位螺丝防错检测工装夹具

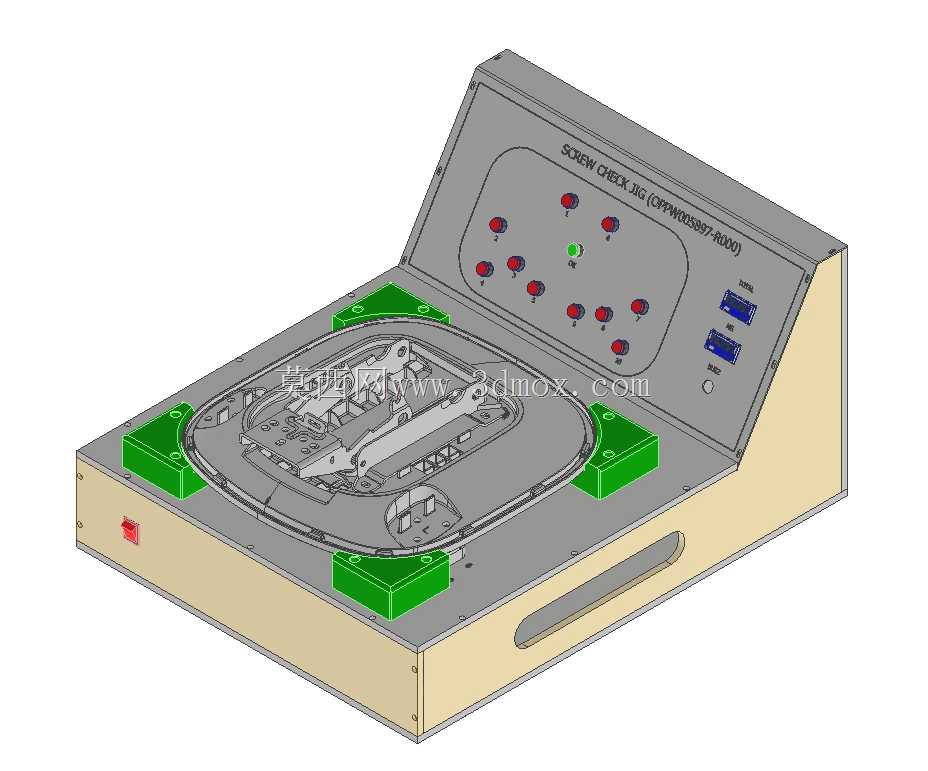

　　在消费电子、小型阀类组件的装配产线末端，螺丝漏锁、错锁、锁附不到位是长期影响成品合格率的核心痛点，这类缺陷如果流到后段总装环节，不仅会带来拆机返工的工时损耗，还可能引发结构松脱、密封失效等批量质量问题，这款螺丝检查夹具正是针对这类工位需求开发的专用校验治具。从结构布局来看，设备采用斜置操作面板加水平载台的一体化箱体设计，斜置面板上集成了对应每颗螺丝检测点位的状态指示灯，绿色指示灯作为合格判定的总提示，红色指示灯对应单个螺丝位的异常状态，操作人员无需额外查看屏幕数据，仅通过灯色就能快速定位缺陷位置，这种设计充分考虑了产线操作人员的动作习惯，斜置角度控制在45度左右，站立操作时视线自然落在面板区域，不需要刻意低头或抬头调整视角，单工位检测的判断时间可以压缩到1秒以内，适配产线15秒以内的节拍要求。

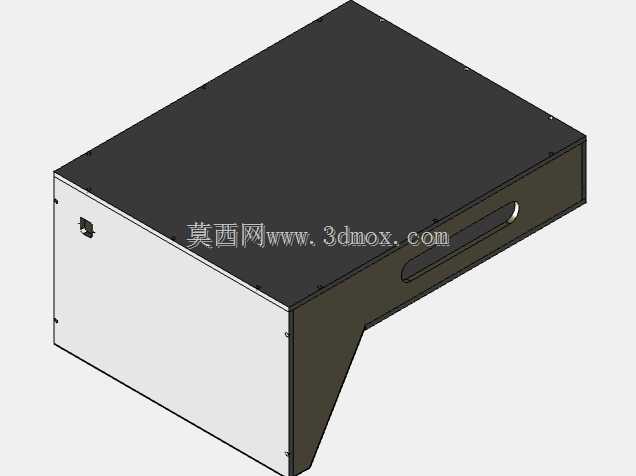

　　水平载台区域围绕待检测产品的外形轮廓做了仿形定位设计，四个边角设置的绿色硬质限位块采用等高加工，每个限位块的定位面都贴合产品的外侧基准边，放入产品时不需要反复调整位置，顺着导向斜面就能滑入定位区域，定位重复精度可以控制在0.1mm以内，完全满足螺丝位置检测的对位要求。载台下方的箱体内部预留了检测电路、传感模块的安装空间，侧面设置的内嵌式提手方便产线换型时整台搬运，不需要额外拆解部件，箱体前侧的红色船型开关作为设备总电源控制，操作位置刚好在操作人员手部自然放置的区域，伸手就能完成启停操作。

　　设计过程中优先考虑了治具的通用性与换型便捷性，载台的仿形定位块采用可拆卸式安装结构，针对同系列不同尺寸的阀块或小型结构件，只需要更换对应轮廓的定位块、调整面板上指示灯的对应点位逻辑，就能快速适配新的产品检测需求，不需要重新制作整台治具，能大幅降低产线多品种共线生产的治具投入成本。安装边界方面，整台设备的底面为平整矩形结构，不需要额外做地基固定，直接放置在标准防静电工作台面上就能使用，设备后侧预留了电源接口与通讯接口的走线空间，不会和台面上的其他装配工具、物料盒产生位置干涉，整体占用台面面积不到0.2平方米，不会过多挤占工位的操作空间。

　　检测逻辑上采用接触式传感配合点位比对的方式，每个螺丝位对应一组检测触点，产品放入载台定位完成后，所有触点同步下压检测，当对应位置螺丝锁附到位、扭矩与锁入深度符合预设阈值时，对应点位无异常提示，所有点位全部合格时绿色总指示灯点亮，若存在漏锁、螺丝长度不符、锁附深度不足的情况，对应位置的红色指示灯点亮，同时设备不会输出合格放行信号，从机制上避免不良品流向下一工位。治具的所有操作面都做了圆角处理，没有尖锐的钣金棱角，避免操作人员取放产品时被刮伤，面板上的接口区域做了内凹设计，日常清洁台面时不会误碰接口导致接线松脱，整体结构没有易损的外露部件，日常维护只需要定期清洁载台定位面的灰尘、检查触点的伸缩灵活性即可，不需要复杂的校准流程，一线操作人员经过简单培训就能完成日常的保养操作。
