焊接接头静动态载荷强度仿真分析结构

在承压阀门、工业管道连接这类长期承受交变载荷的工程场景里，焊接接头从来都是整个结构的薄弱环节——不同于一体成型的构件，焊接区域存在热影响区组织变化、残余应力分布不均、几何形状突变等天然问题，一旦设备运行中出现压力波动、温度交变或者外部振动载荷，很容易在焊根、焊趾这些位置萌生裂纹，最终引发泄漏甚至结构断裂的严重事故。这套针对焊接结构的强度分析模型，核心就是把实际工况里的静态承压、动态冲击两类载荷同时纳入计算范畴，还原焊接接头在真实服役环境下的应力分布规律。

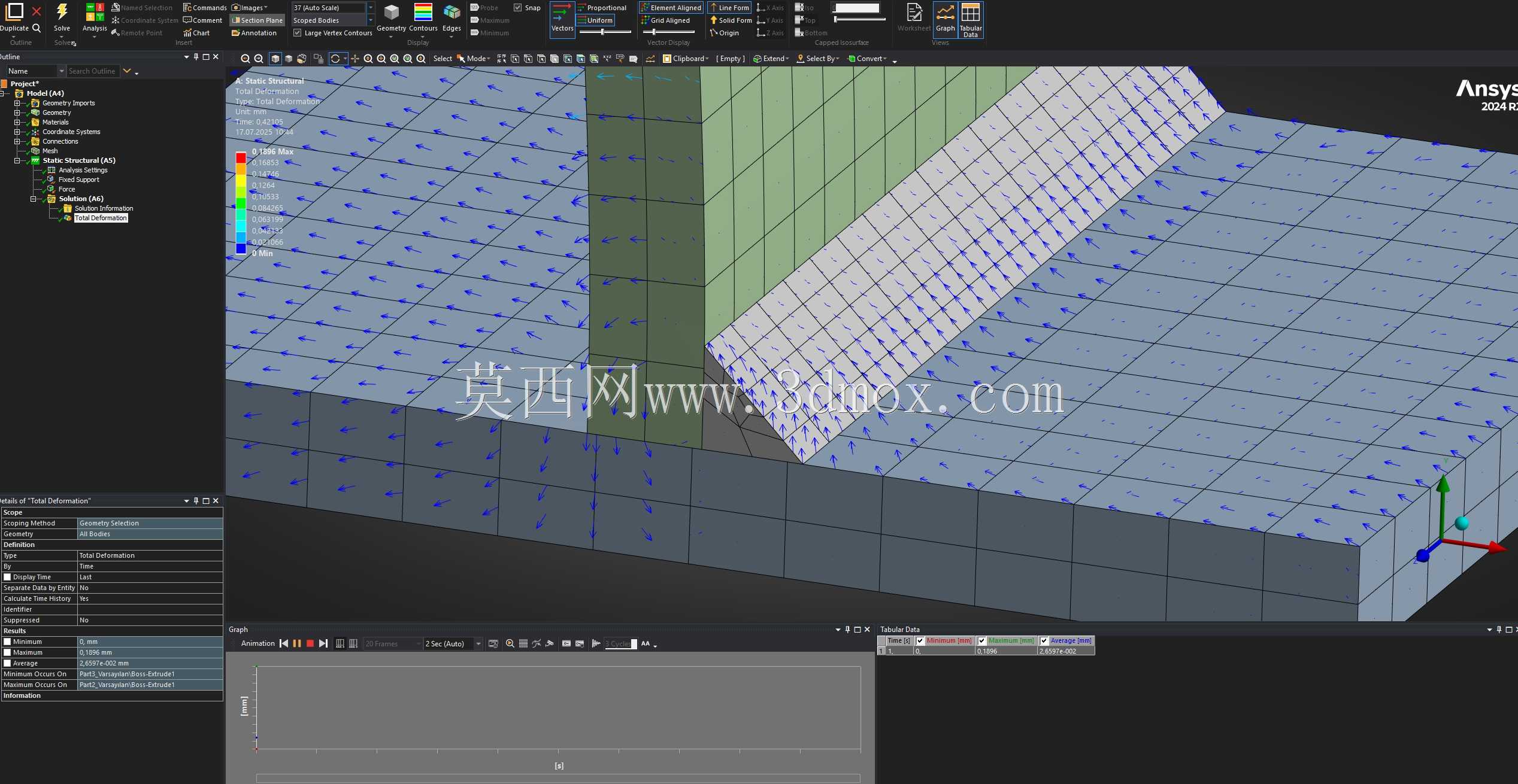

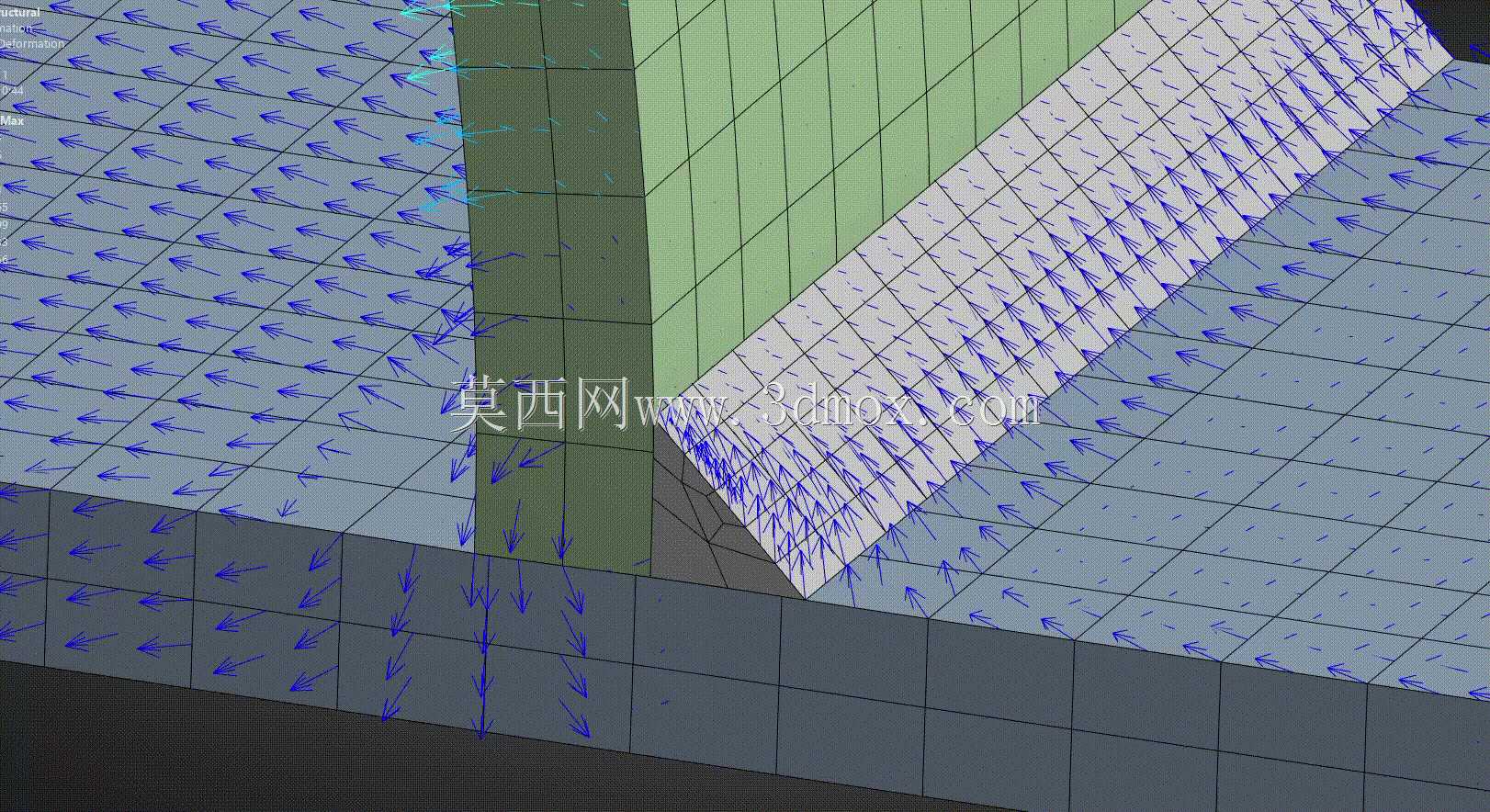

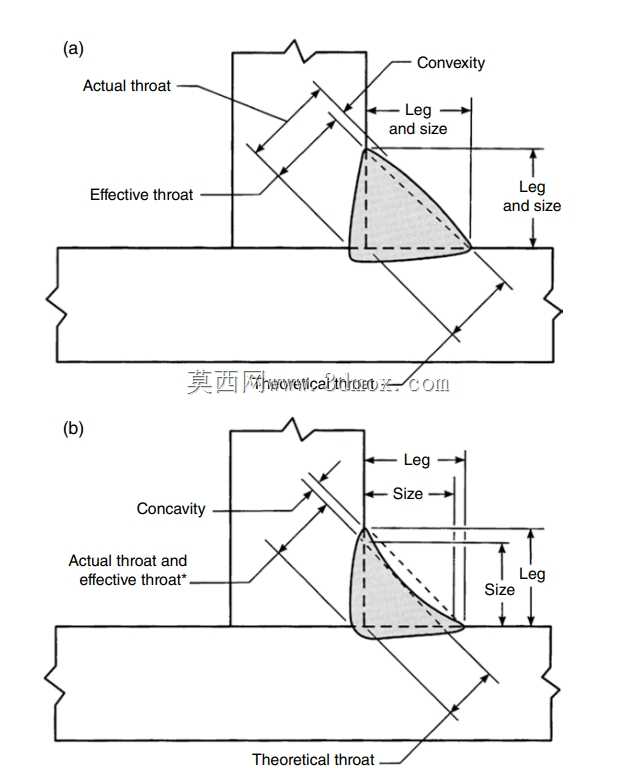

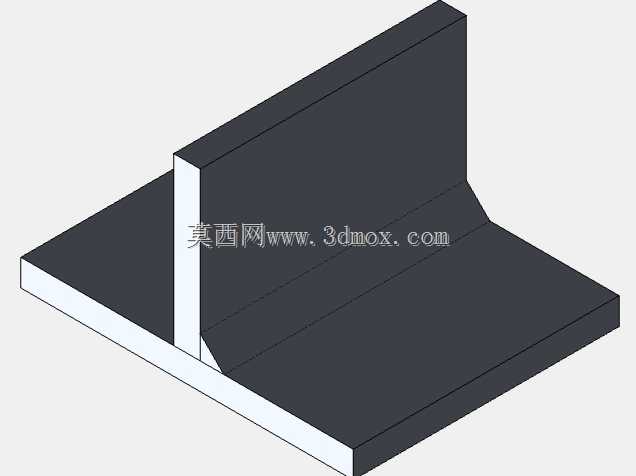

从设计逻辑来看，建模阶段没有刻意简化焊接区域的几何特征，保留了角焊缝的实际焊脚尺寸、余高轮廓以及焊趾处的微小过渡圆弧，避免因几何过度简化导致应力计算结果出现偏差。边界条件的设置完全贴合现场安装状态：对焊接构件的固定端施加全自由度约束，在承载面分别施加恒定的静态工作载荷，以及模拟设备启停、压力波动的交变动态载荷，同时把焊接过程中产生的残余应力作为初始条件导入计算步，让仿真结果更贴近实际受力状态。

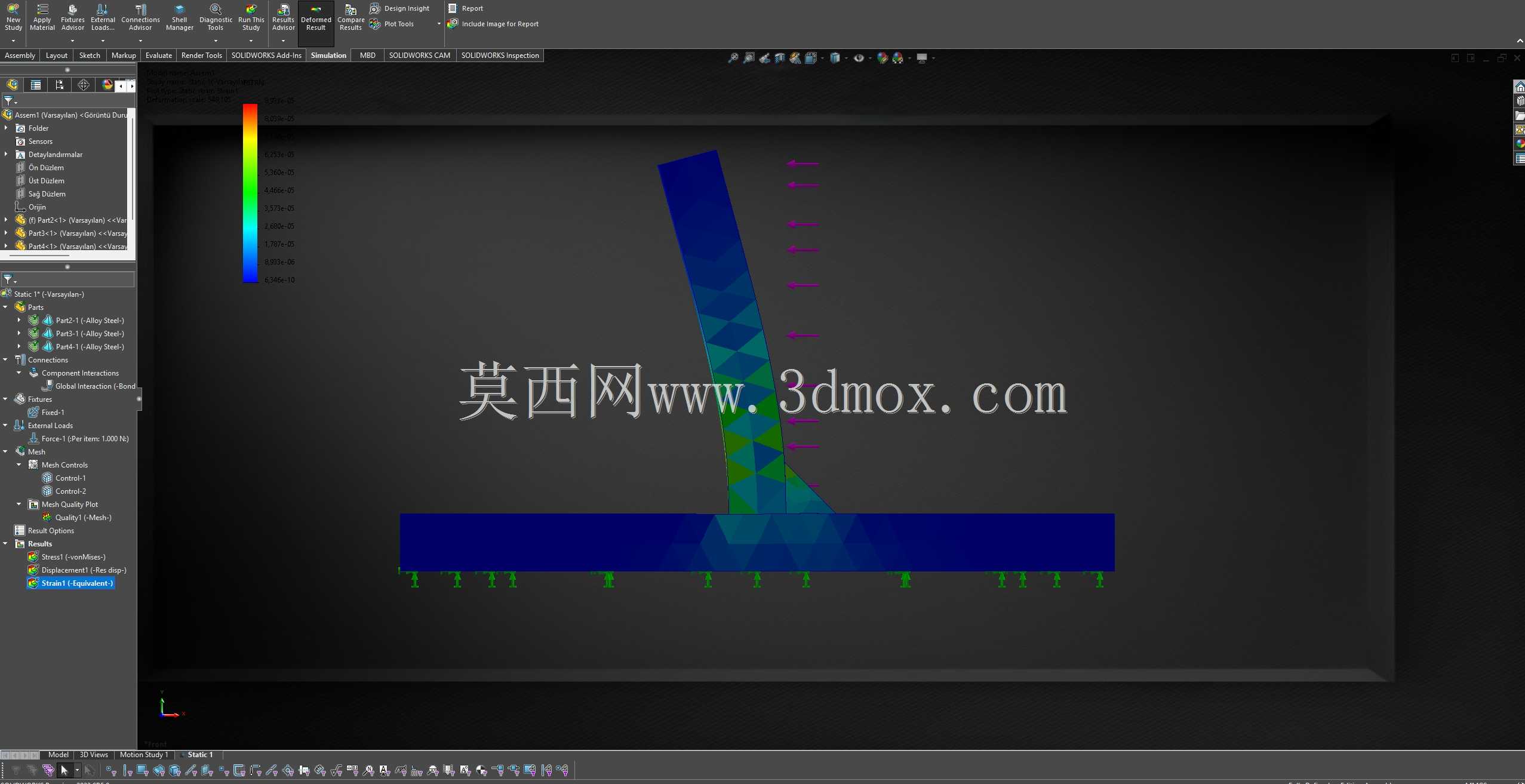

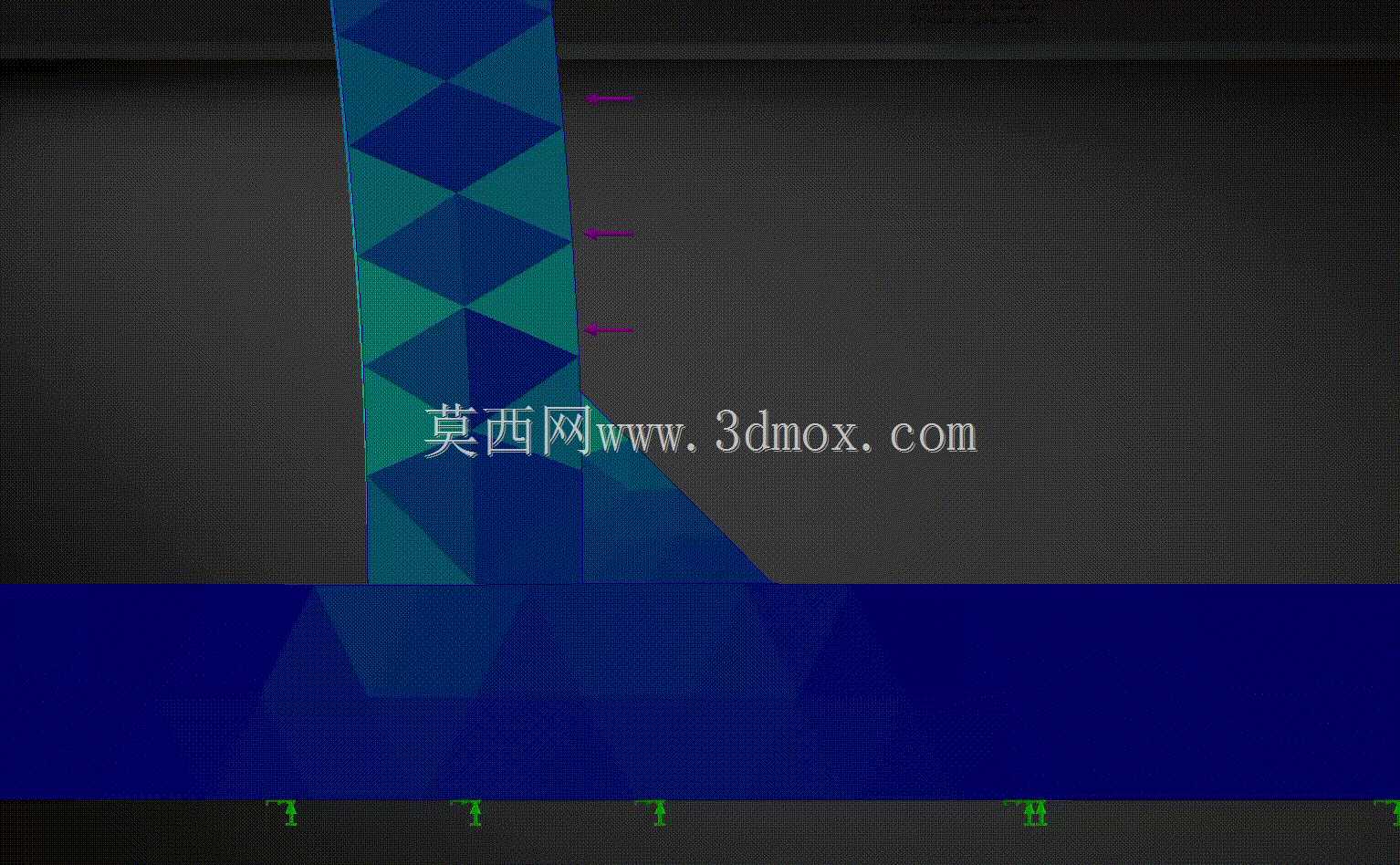

在结构特性层面，这套分析模型重点捕捉了几个工程中容易忽略的应力集中区域：一是焊趾位置的几何突变处，静态载荷下这里的应力水平会比母材平均应力高出2-3倍，动态载荷下该位置的应力幅更是直接决定了焊接结构的疲劳寿命；二是焊根位置的未焊透区域，如果焊接过程中存在熔深不足的缺陷，这里会出现明显的应力三向拉应力状态，大幅降低结构的抗断裂能力；三是热影响区的软化区域，材料强度的下降会让该区域的变形量明显大于母材，成为长期载荷下的蠕变集中位置。

从安装适配的角度来说，分析过程中充分考虑了焊接构件与相邻阀体、管道部件的装配公差，预留了焊后变形的补偿余量，计算得出的焊接变形量可以直接作为工装设计的参考依据，避免焊后构件尺寸超差导致装配困难。针对不同厚度母材对接的焊接场景，模型还对比了不同坡口形式、不同焊脚尺寸下的应力分布差异，给出了在满足强度要求前提下焊接工作量最小的结构参数，既保证结构运行安全，又能减少焊接加工的工时消耗。

在工程应用层面，这套分析结果可以直接指导焊接工艺的优化：比如针对应力集中的焊趾位置，可以通过打磨过渡圆弧、TIG重熔、超声冲击等工艺降低应力集中系数；针对残余应力过高的问题，可以根据应力分布云图调整焊前预热、焊后热处理的工艺参数，精准消除高应力区域的残余拉应力。对于承受交变载荷的阀门焊接部件，通过静动态载荷下的强度分析，还能准确预测结构的疲劳寿命，提前预判设备的维护周期，避免在役设备出现突发失效。不同于常规的静态强度校核只关注最大应力是否超过材料屈服强度，这套分析同时覆盖了静态承载能力、动态疲劳性能、焊接变形控制三个工程核心需求，所有计算结果都可以直接对接后续的结构优化、工艺编制环节，不需要设计人员再做二次转换，能有效缩短焊接结构的研发验证周期，减少物理试验的成本投入。
