该支撑构件主要应用于工业流体管路系统中阀块的辅助支撑场景,针对大口径、自重较大的阀块安装需求设计,解决管路运行过程中阀块因自重、流体冲击产生的形变、位移问题,避免阀块与管路连接部位出现应力集中、密封失效的故障。在实际管路布设场景中,尤其是长距离流体输送管线、工艺阀组密集排布的车间管路场景,阀块自身重量叠加管路振动载荷,仅靠两端法兰连接无法长期维持位置精度,该支撑座可通过底部安装面固定在管路支架、设备基座或地面预埋结构上,上部滚轮结构承托阀块底部,既可以限制阀块的径向位移,又能允许阀块在温度变化产生热胀冷缩时沿管路轴向有微量滑移余量,避免热应力拉扯管路连接部位。

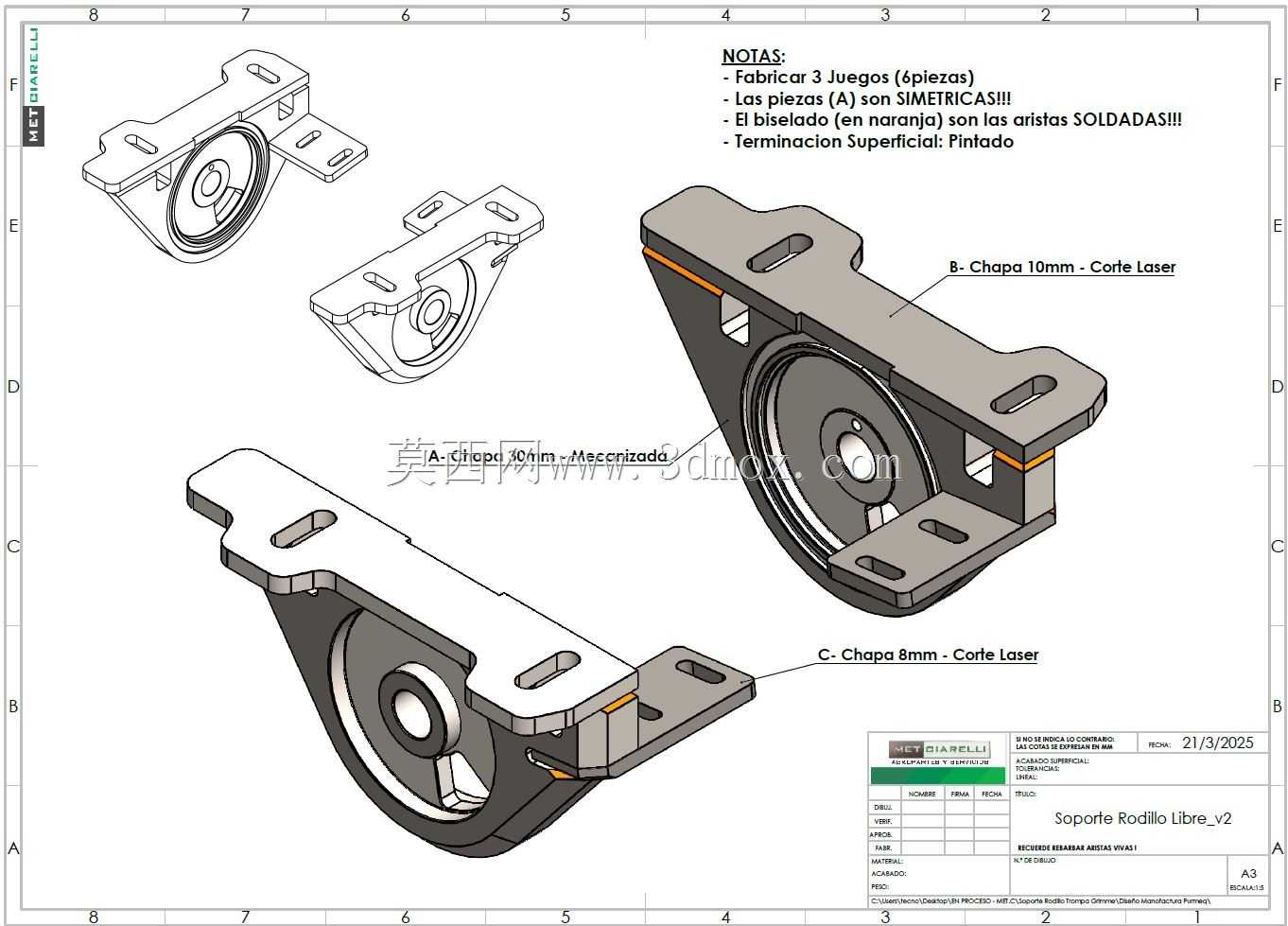

从功能特性来看,该构件采用分体对称式设计,单组支撑包含3套共6个零件,对称结构可适配不同安装方向的支撑需求,无需额外设计镜像件,降低加工与备件储备成本。主体承力板采用10mm厚度钢板激光切割成型,安装耳板采用8mm厚度钢板激光下料,所有焊接部位做坡口处理后满焊连接,焊后整体做喷涂表面处理,可适配常规工业车间的防腐蚀、防锈需求。上部滚轮采用内嵌式安装结构,滚轮与承托板之间预留合理转动间隙,滚轮转动面高出承托板上平面,确保与阀块底部接触时为滚动摩擦,减少阀块滑移时的阻力,避免划伤阀块外表面。
设计过程中优先考虑加工工艺的落地性,所有板材零件均采用激光切割工艺加工,无需复杂的铣削、镗削工序,普通钣金加工车间即可完成生产,焊接部位标注明确的焊缝位置,避免焊接变形影响安装精度。安装耳板上开设长条形安装孔,可适配安装基面的孔位误差,现场安装时可在一定范围内调整支撑座的固定位置,降低现场安装的对位难度。上部滚轮的安装孔位同轴度通过焊接工装保证,避免滚轮出现卡滞、偏磨的问题。
从安装边界尺寸来看,支撑座整体轮廓宽度适配常规通径阀块的底部支撑宽度,两侧安装耳板向外延伸,固定孔的中心距符合通用管路支架的安装孔位标准,无需对现有管路支架做额外改造即可直接安装。滚轮的承托高度可根据实际阀块的安装高度做适配调整,支撑座底部可通过加装调整垫片的方式微调承托高度,确保滚轮与阀块底部接触受力均匀,不会出现局部受力过大的情况。支撑座整体高度控制在合理范围内,不会额外占用过多管路下方的安装空间,适合阀组排布密集、安装空间紧凑的场景使用。
在实际选型应用时,可根据阀块的实际重量选择对应数量的支撑座,单重较大的阀块可在底部对称布置2-4个该支撑座,均匀分摊阀块重量,确保每个支撑座的受力在额定承载范围内。安装时需先将支撑座初步固定在基座上,待阀块与管路连接完成、位置调整到位后,再调整支撑座的高度与位置,使滚轮与阀块底部完全贴合后再锁紧固定螺栓,避免安装过程中支撑座对阀块产生额外的顶推应力。日常维护过程中,可定期检查滚轮的转动灵活性、焊接部位是否出现开裂、固定螺栓是否松动,该结构无复杂的易损件,滚轮磨损后仅需拆卸更换对应滚轮即可,维护成本极低。
