模块化金属框架储物承载箱体结构设计

这款金属框架结构的承载箱体，最初的设计定位是面向工业车间零散物料周转、户外临时仓储、工位旁工具定点存放这类高频使用场景，区别于传统焊接固定式的储物柜体，整个框架采用标准化型材拼接思路，所有连接节点都做了可拆式设计，现场不需要专用焊接设备，仅用常规内六角工具就能完成整机组装，哪怕是后期需要调整箱体内部层架高度、拓展侧边挂载位，也不需要对主框架做破坏性改动。

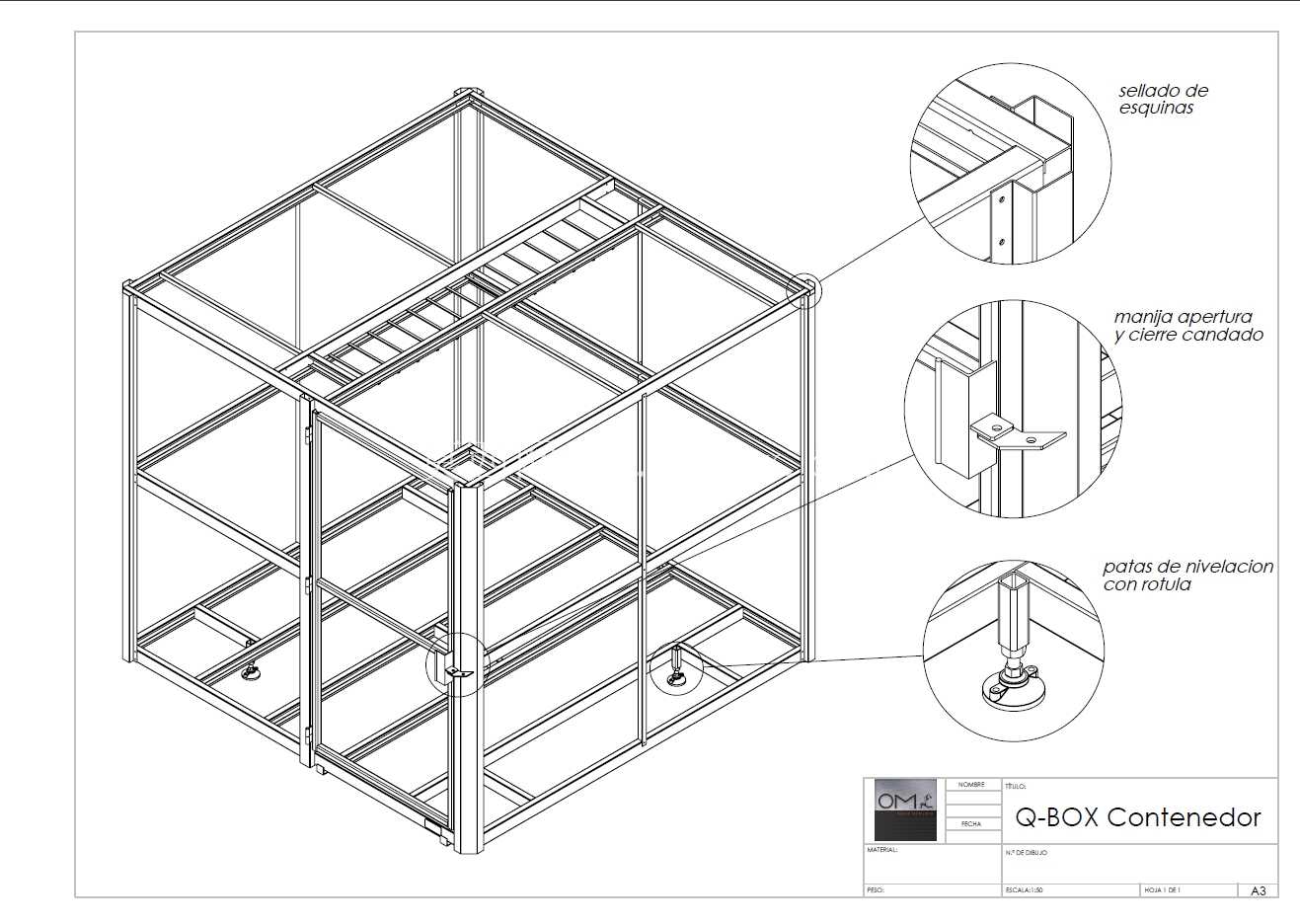

从结构细节来看，角部的密封设计是整个框架的核心优化点，传统拼接式金属框架在角部位置经常会因为型材拼接缝隙出现积灰、渗水的问题，尤其是在车间有切削液飞溅、户外存放遇到降雨的场景，缝隙里残留的液体会慢慢侵蚀型材表面的防护层，时间久了就会出现锈迹蔓延的问题。这款箱体在角部拼接位置增加了嵌入式的密封挡片，安装时挡片会卡在两根型材的拼接缝隙处，既可以填补型材裁切带来的尺寸公差间隙，又能阻挡液体、粉尘从角部渗入框架内部，同时还能强化角部的连接刚度，避免框架受侧向冲击力时角部出现型材错位的问题。

箱体侧面预留的带锁闭结构的开门位，没有采用传统的整面门板设计，而是做了半开式的开合结构，开门位置刚好对应日常取放物料的操作高度，操作人员不需要弯腰或者抬手过高就能拿到箱体中层的物料，锁闭结构采用的是通用型的连杆锁安装位，后期可以根据使用场景的安全等级需求，更换成普通弹子锁、密码锁甚至是智能感应锁，不需要对门框结构做二次加工。门体和框架的连接位置做了隐藏式合页安装槽，合页完全藏在型材的凹槽内部，不会突出框架外表面，既避免了日常搬运过程中合页被磕碰变形，也能让整个箱体的外表面保持平整，多个箱体并排摆放的时候可以完全贴合，不会因为外凸的零部件出现缝隙，节省仓储或者车间的摆放空间。

底部的可调脚座是针对不平整地面做的专项设计，很多车间地面因为长期走重型叉车、设备安装时地面找平不到位，会出现局部高低差，普通固定式支脚的箱体放在这类地面上会出现晃动，层架上放置的精密工装、易碎物料容易因为晃动滑落。这款脚座采用带关节的可调结构，哪怕地面有5度以内的倾斜，脚座的接触盘都能完全贴合地面，通过螺纹调节可以实现最高30毫米的高度调整范围，调整到位后用锁紧螺母固定，就能让整个框架保持水平状态，不会因为长期受力不均出现框架变形的问题。脚座的接触盘底部还做了防滑橡胶垫，放在环氧地坪或者瓷砖地面上不会刮伤地面表层，也能避免箱体受外力碰撞时出现滑移。

框架内部的层架支撑位做了等间距的预留孔位，孔位间距按照常用的物料盒、工装夹具的存放高度做了匹配，用户可以根据自己存放的物品高度自由调整层板的安装位置，不需要额外打孔。顶部的框架预留了吊装孔位，如果需要把箱体吊装到高空平台、货架顶层，直接用卸扣连接吊装孔就能完成起吊，不需要额外捆绑吊装带，避免吊装过程中捆绑不稳出现箱体倾斜坠落的风险。整个框架的外轮廓尺寸严格按照标准物流托盘的尺寸边界做了设计，刚好可以放在常规的欧标、国标托盘上，叉车转运的时候可以直接叉取托盘，不需要针对箱体做专用的属具适配，长途运输的时候多个箱体可以上下堆叠，底部的脚座刚好可以卡入上层箱体底部的定位槽里，堆叠运输过程中不会出现滑移错位。

从实际使用的适配性来看，这款框架结构既可以直接作为开放式的物料存放架使用，也可以在外部加装金属蒙皮、亚克力板变成封闭的储物柜体，甚至可以根据需求在内部加装抽屉、挂板、电源插座等功能配件，作为车间的移动式工具工作站使用。所有型材的选型都采用通用规格的工业金属型材，后期如果某一根型材出现磕碰变形，不需要整体报废框架，只需要更换对应长度的型材就能修复，维护成本远低于传统的焊接式柜体。框架表面的处理采用静电喷塑工艺，耐油污、耐划伤，哪怕是在机加工车间那种充满油污、金属切屑的环境里，日常只需要用抹布擦拭就能清理干净表面的污渍，不会出现污渍渗入表层难以清理的问题。
