钣金夹持固定用夹钳组件结构设计

项目分类:通用五金配件 发布时间:2026-05-21 ID:1149152
  • 钣金夹持固定用夹钳组件结构设计
  • 钣金夹持固定用夹钳组件结构设计
  • 钣金夹持固定用夹钳组件结构设计
  • 钣金夹持固定用夹钳组件结构设计
  • 钣金夹持固定用夹钳组件结构设计
  • 钣金夹持固定用夹钳组件结构设计

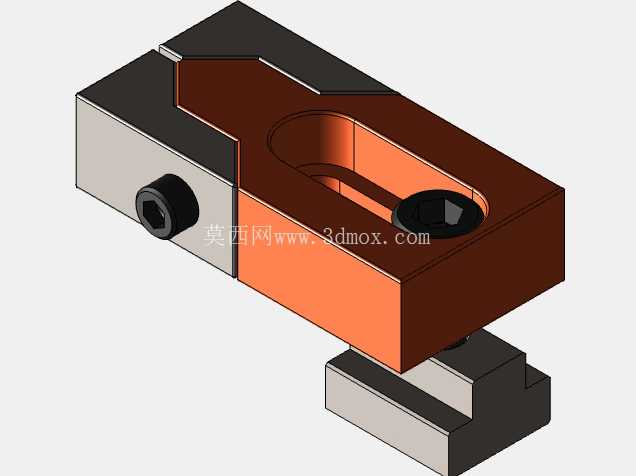

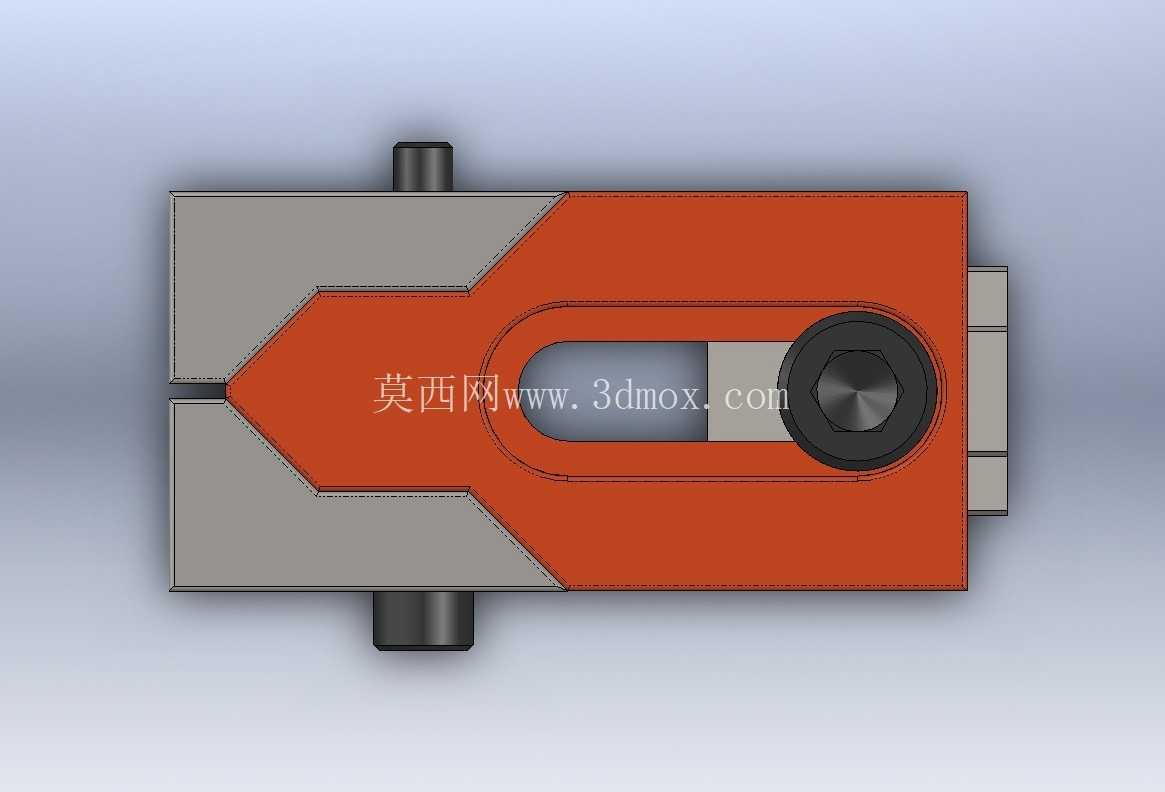

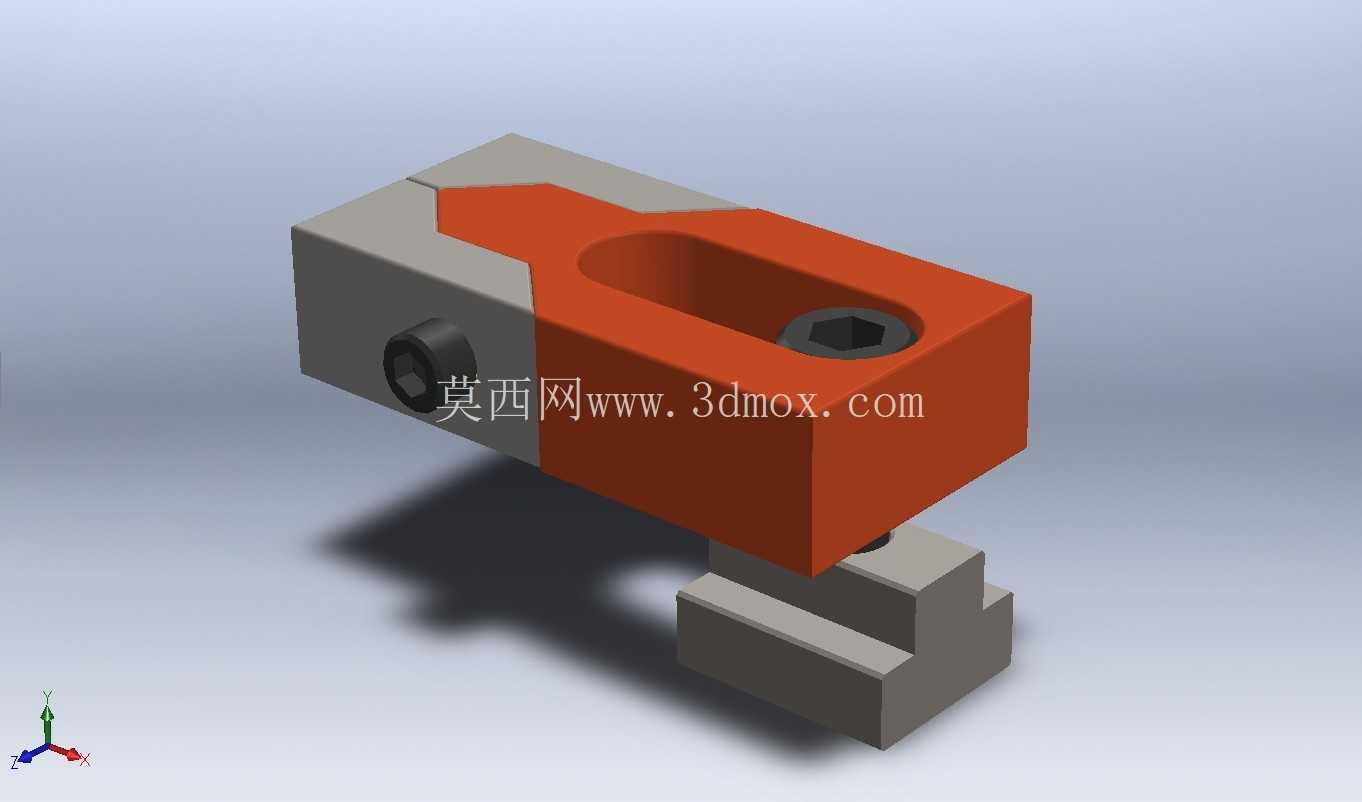

这套夹持组件主要面向钣金加工工序中的工件定位场景,在激光切割工位、钣金折弯辅助定位、小件焊接装夹环节都能适配使用,区别于通用型大力钳的手动施力结构,该组件通过螺栓锁紧实现恒定夹持力输出,能避免手动夹钳因施力不均导致的钣金面压痕、定位偏移问题,尤其适合厚度1-6mm的冷轧钢板、铝板零件的工序间装夹固定。

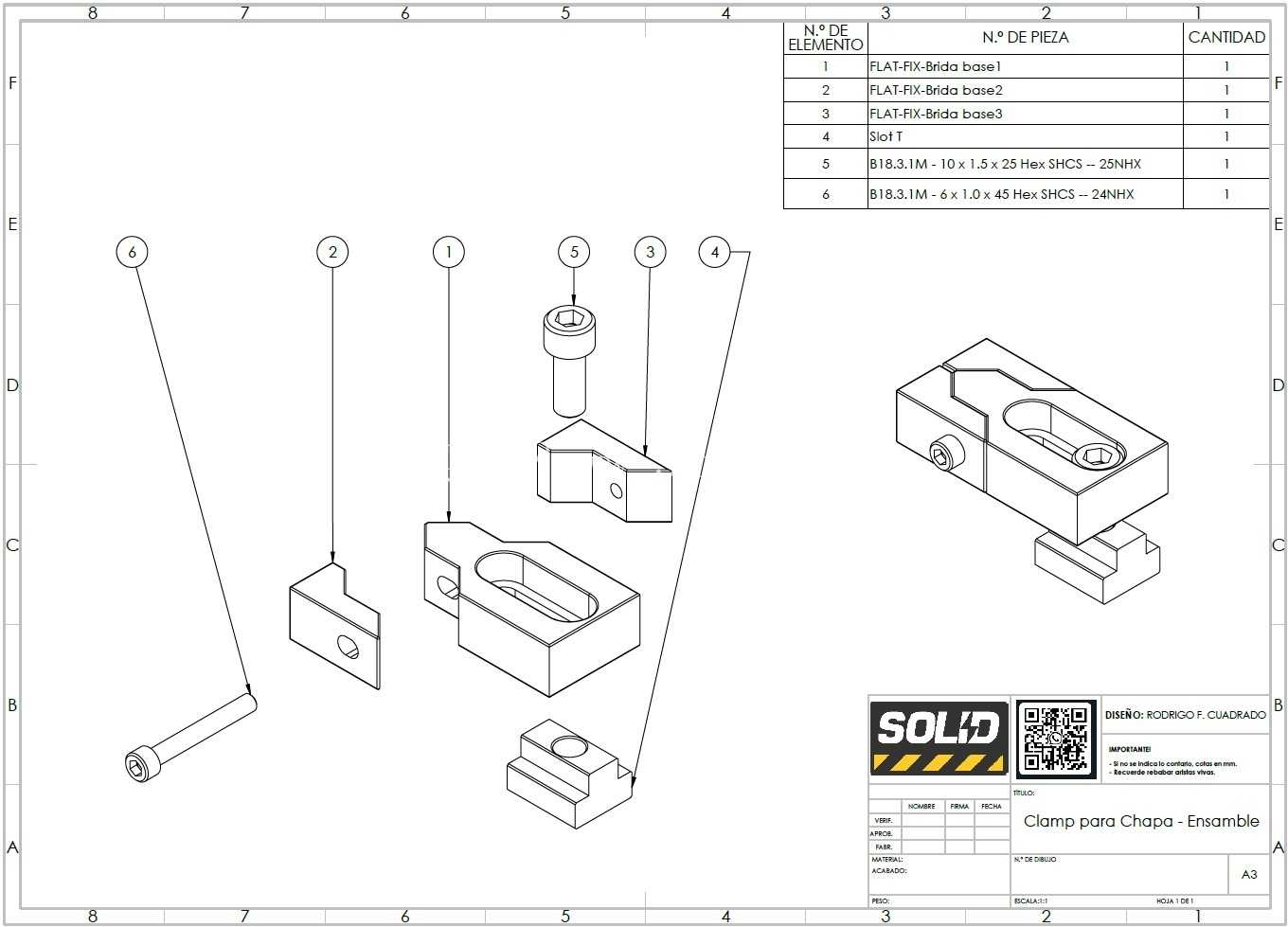

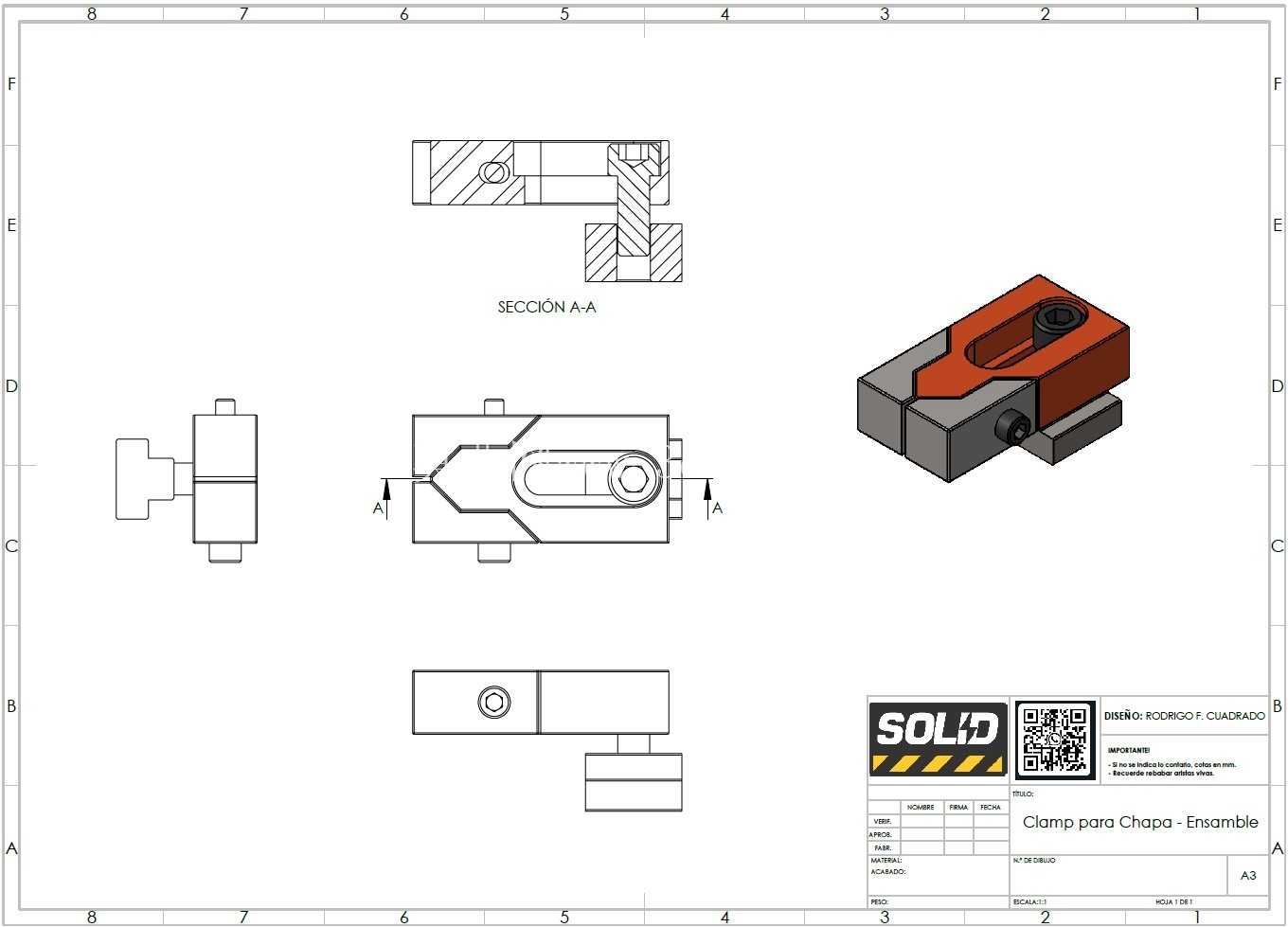

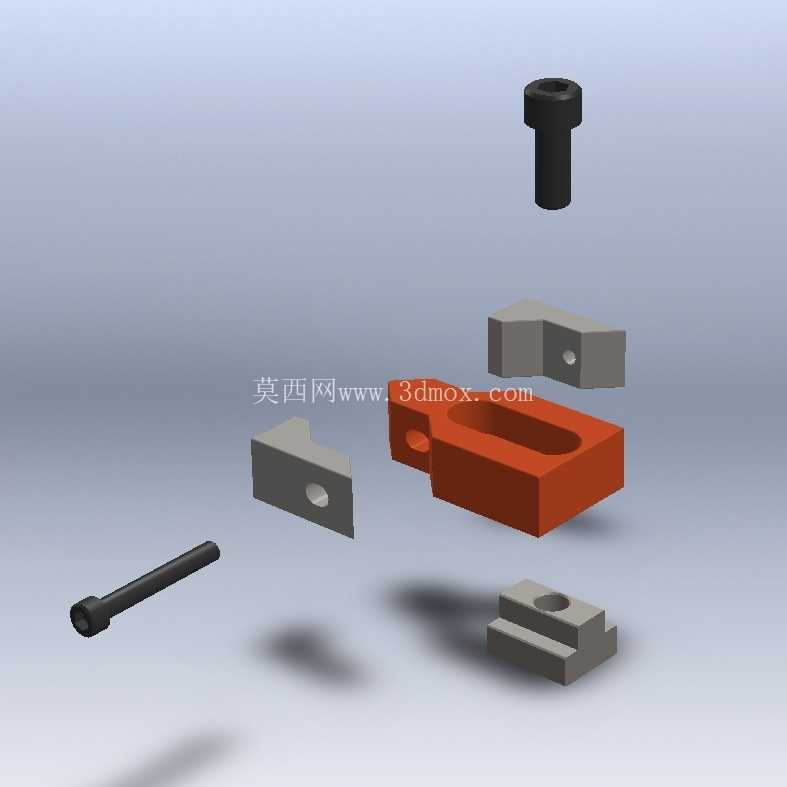

从结构拆分来看,整套组件共包含6类零件,核心夹持基体采用分体式滑块结构,两个对称布置的L型基座通过底部的导向槽与安装底座配合,可沿夹持方向自由调整开合行程,适配不同宽度的钣金件装夹需求;导向销轴贯穿两个基座的铰接孔,作为开合动作的旋转支点,销轴端部做倒角处理,装配时可顺利穿入孔位,避免过盈装配导致的基座转动卡滞;锁紧螺栓采用内六角圆柱头结构,穿入其中一个基座的光孔后与另一基座的螺纹孔啮合,旋转螺栓时即可带动两个基座绕销轴收拢,实现对钣金件的夹紧动作,螺栓规格选用常规公制细牙螺纹,锁紧时具备自锁特性,在设备振动环境下也不会出现松脱移位。

设计过程中优先考虑了加工工艺性,所有基座类零件的外形均采用规则长方体切槽结构,可直接通过激光切割下料后铣削加工成型,无需复杂的五轴工序,单件加工成本可控;导向槽的宽度公差取H7级,与底座的配合间隙控制在0.02-0.05mm之间,既保证滑块滑动顺畅,又不会因间隙过大导致夹持面出现角度偏斜;夹持面做了0.5mm的倒角处理,避免夹紧时刃口刮伤钣金表面,对于表面质量要求高的拉丝不锈钢、阳极氧化铝板,也可在夹持面粘贴聚氨酯垫片进一步防护。

安装边界方面,整套组件收拢状态下的外形轮廓可适配T型槽工作台的标准槽宽,底座底部设置有定位凸台,可直接嵌入工作台的T型槽内实现快速定位,无需额外制作转接板;最大开合行程可覆盖80mm宽度范围内的钣金件,锁紧后单组组件的夹持力可达1200N,满足常规钣金切割、焊接工序的装夹力要求,多组组件配合使用时,可实现长条形钣金件的多点定位,避免加工过程中工件翘曲变形。

在实际产线应用中,这类夹钳可替代传统的C型夹、手虎钳,装夹效率提升40%以上,且锁紧力可通过螺栓的拧紧扭矩精准控制,针对不同厚度、不同材质的钣金件,可通过扭矩扳手设定对应的锁紧力矩,既保证装夹牢固,又不会因夹持力过大导致薄壁钣金件产生凹陷变形;组件的所有零件均采用常规45号钢制作,表面做发黑防锈处理,长期在车间多粉尘、切削液飞溅的环境下使用也不易锈蚀,易损件仅为锁紧螺栓,磨损后可直接替换标准件,维护成本极低。

结构设计上还做了防呆处理,两个基座的铰接孔位置做了不对称切边,装配时不会出现方向装反的问题,导向销轴的端部设置有卡簧槽,装入卡簧后可防止销轴在开合过程中脱出,即使螺栓完全松开,两个基座也不会从底座上散落,减少车间现场的零件丢失风险;底座的安装孔采用长圆孔设计,可在小范围内调整安装位置,适配不同的工作台孔位布局,无需重新打孔即可完成安装固定。
