阀块配套异形机械安装基座结构

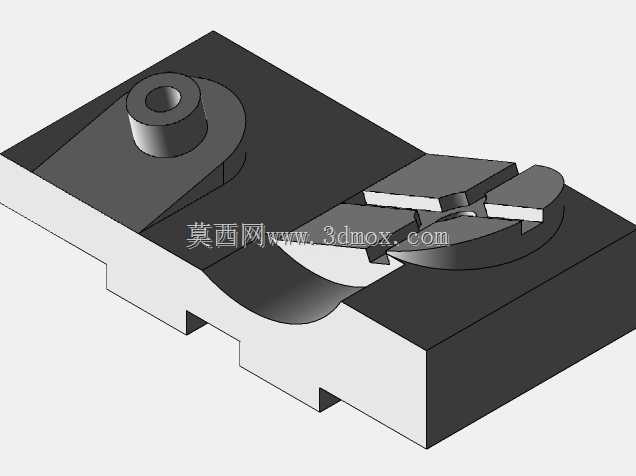

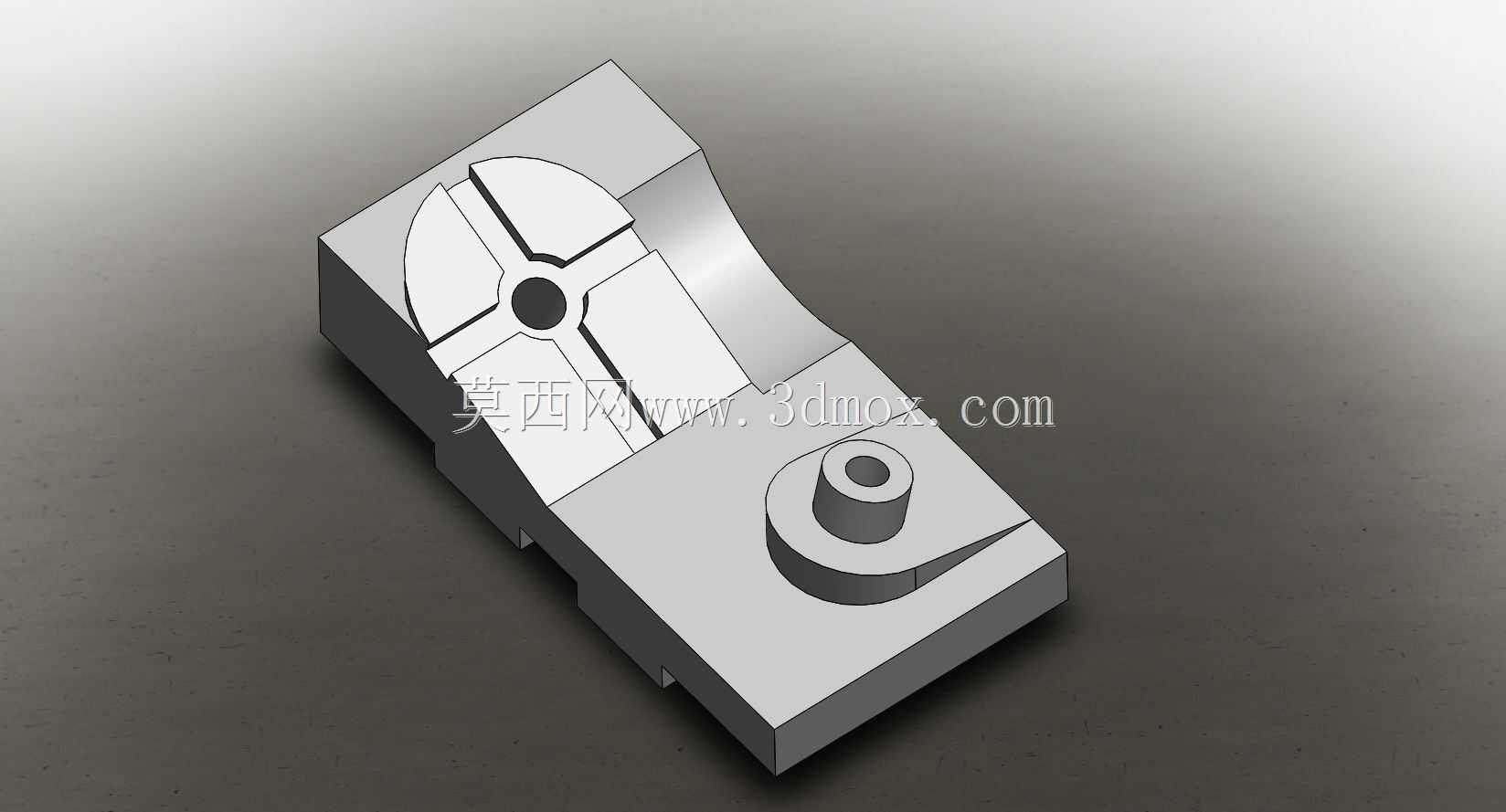

　　在工业流体控制回路的阀组集成布局中，这类异形安装基座是阀块装配环节里承担定位、承载与流道衔接作用的核心配套构件，常见于液压站集成阀组、工艺管路阀岛、小型流体控制单元的装配场景，区别于标准方形安装板，该结构针对特定阀件的安装点位做了定制化的型面适配，不需要额外加装调整垫片即可完成阀件与基座的贴合装配，能减少装配环节的累计误差。从结构功能来看，基座本体采用一体化铣削成型的结构设计，主体承载面做了平面度公差控制，保证阀块安装后不会出现密封面压合不均的问题；左侧凸起的带孔柱体为定位销安装柱，内孔与定位销采用过渡配合，装配时可先通过定位销完成阀块的初定位，再穿接紧固螺栓，避免螺栓孔对位偏差导致的密封件剪切损坏。基座中部的弧形凹槽与两侧的凸台卡位结构，是针对对应阀块底部的异形轮廓做的仿形设计，装配时阀块底部嵌入凹槽后，凸台可限制阀块在横向流体冲击下的位移，不需要额外加装防转挡块，能压缩阀组整体的安装空间。基座底部的两处凸隼结构，是与下层安装基板配合的定位结构，凸隼的宽度与基板上的安装槽宽度采用间隙配合，装配时可沿槽体调整基座的安装位置，适配不同管路接口的对接偏差，调整到位后通过侧面的紧定螺钉完成锁止，不需要在基座上加工多组安装孔，减少基座本体的应力集中点。

　　设计过程中，首先根据对应阀块的底部轮廓、安装孔位、密封槽位置反推基座的上表面型面，保证密封面的压合区域完全覆盖阀块的密封胶条安装位，避免出现压合盲区导致的流体泄漏；定位柱的高度设置参考了阀块定位孔的深度，既保证定位销插入后有足够的配合长度，又不会因为柱体过高导致阀块无法完全贴合承载面。中部弧形凹槽的深度经过匹配计算，刚好容纳阀块底部凸出的流道衔接端，凹槽边缘做了R角过渡，避免装配时刮伤阀块表面的阳极氧化层，同时减少应力集中导致的基座开裂风险。两侧的卡位凸台高度与阀块侧面的卡位槽深度一致，凸台与卡位槽的配合面做了表面粗糙度控制，保证装配时可以顺畅滑入，同时不会因为间隙过大出现晃动。

　　安装边界方面，基座整体的长宽尺寸适配常规6通径、10通径小型阀块的安装间距，底部凸隼的间距符合标准工业铝型材安装槽的中心距要求，不需要额外加工过渡连接板即可直接安装在标准型材框架上；基座的整体高度控制在较低范围，能降低阀组整体的重心，减少设备运行时振动带来的连接螺栓松动风险。左侧定位柱的中心与中部弧形槽的中心位置度公差控制在0.02mm以内，保证阀块安装后，流道接口与基座内部预设的工艺孔完全对齐，不会出现流道错位导致的通流面积减小、压力损失增大的问题。

　　在实际应用中，这类定制化基座多用于紧凑型液压控制单元、小型流体试验台的阀组搭建，相比标准安装板，它能减少阀组装配的零件数量，降低装配复杂度，同时因为型面完全适配，阀组的整体刚性更好，在设备启停带来的流体冲击下，连接部位的密封件使用寿命更长，后期维护时拆卸阀块后重新装配也不需要重新调整对位，能缩短维护停机时间。结构设计时还考虑了加工工艺性，所有外棱角都做了倒角处理，避免加工和装配过程中划伤操作人员，所有内转角的R角都匹配标准铣刀的加工半径，不需要使用特殊刀具即可完成加工，能降低加工成本和生产周期；基座的承载面厚度经过强度校核，在额定工作压力下不会出现形变，保证密封面的平面度始终符合装配要求。
