散料输送用斗式垂直提升输送结构

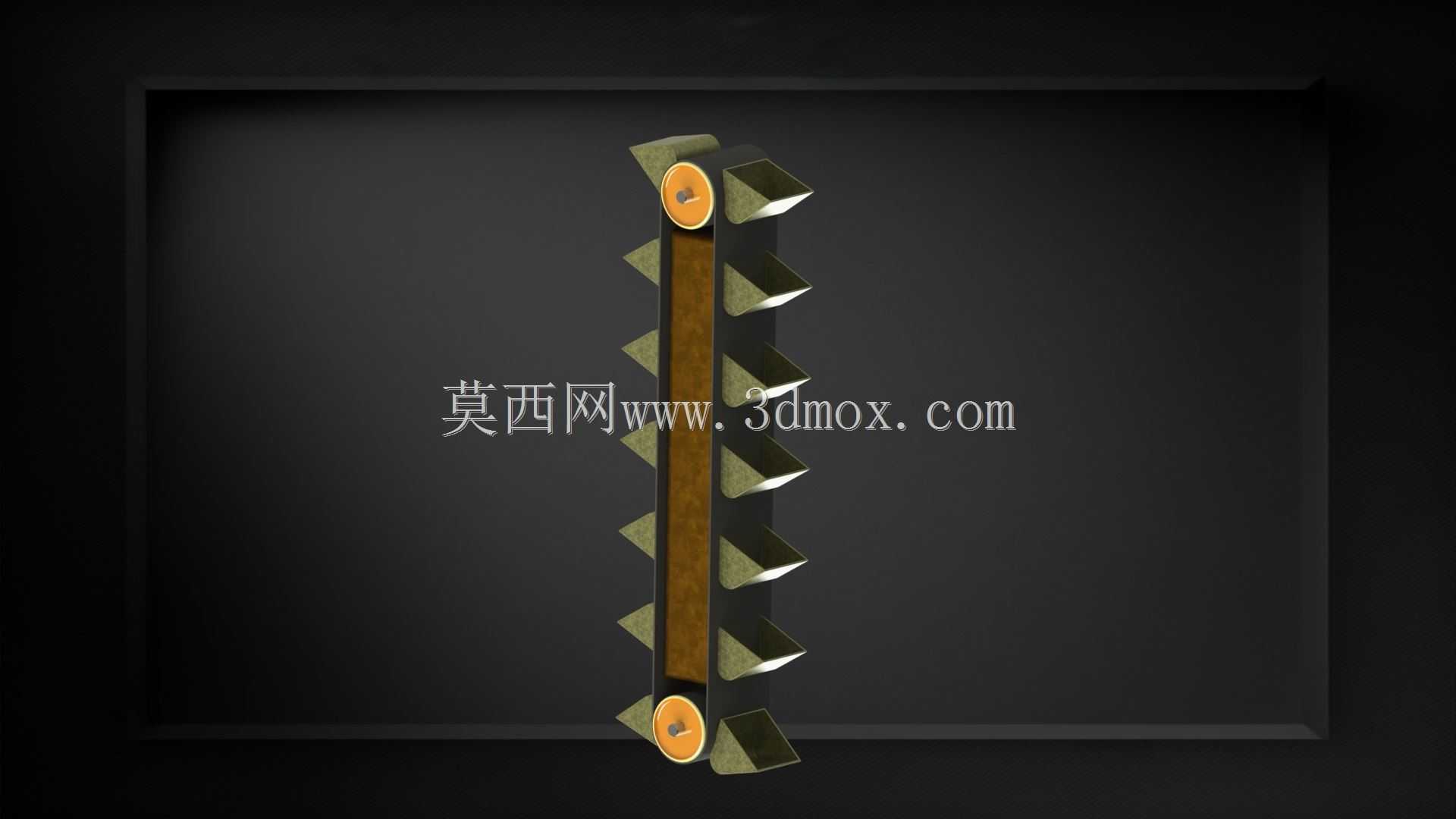

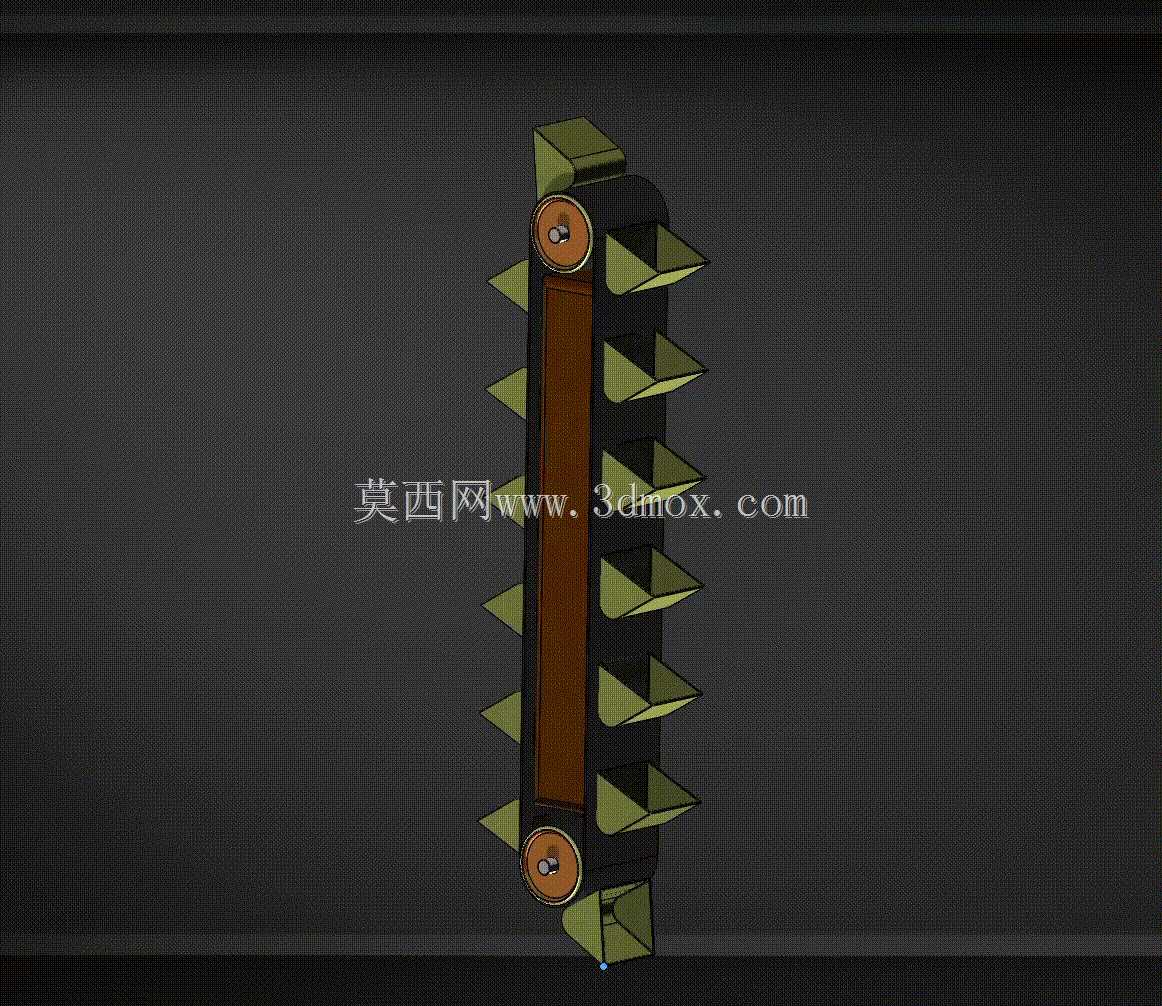

　　在粮食加工、建材生产、矿物分选、饲料加工等散状物料处理的生产场景中，垂直方向的物料转运一直是产线布局里需要重点考量的环节，水平输送可依托常规皮带机完成，但不同层高的工艺设备衔接，往往需要占地更小、输送效率更稳定的垂直输送设备来完成物料的抬升作业，斗式提升结构就是这类场景下应用极为广泛的一类机械输送装置。这套斗式提升结构采用皮带作为牵引构件，将多个冲压成型的料斗按固定间距均匀安装在环形皮带外侧，整套环形带体套装在上下两个布置的滑轮组件上，上端滑轮作为主动轮连接驱动源，下端滑轮作为从动张紧轮，通过调整下端轮的安装位置可以调整皮带的张紧程度，避免带体打滑、料斗运行轨迹偏移的问题。从结构设计逻辑来看，料斗的排布间距经过了严密的计算，间距过小会导致料斗在卸料阶段出现物料撒落回机座底部的问题，间距过大则会降低单位时间内的物料输送量，同时料斗的开口角度、深度也匹配散状物料的堆积角特性，保证料斗在下端进料区域舀取物料时能够达到额定装载量，运行到上端主动轮位置时，随着带体沿轮面转向，料斗内的物料会在离心力与重力的共同作用下从出料口甩出，进入下一道工艺的进料溜槽内。

　　整套结构的安装边界需要结合现场的提升高度来确定，上下滑轮的中心距即为设备的有效提升高度，设备整体的横向宽度由料斗的外伸尺寸加上两侧机架的安装余量确定，安装时需要保证上下两个滑轮的轴线保持平行，且两个轮体处于同一垂直平面内，否则会出现皮带跑偏、料斗刮蹭机壳的问题，长期运行还会导致带体边缘过度磨损、料斗连接螺栓松动脱落的故障。不同于螺旋输送等其他垂直输送结构，斗式提升结构的输送过程对物料的破损率更低，适合输送颗粒状、小块状的无磨琢性或半磨琢性散料，比如谷物、水泥碎块、煤渣、饲料颗粒等，运行过程中料斗随皮带做闭环循环运动，进料端可设计为掏取式进料，适配料堆高度较低的进料工况，不需要额外的进料压力装置就能完成物料装载。

　　在结构细节设计上，料斗与皮带的连接采用沉头螺栓固定，螺栓头部埋入料斗的安装沉孔内，避免突出部分刮蹭机壳内壁或者卡滞物料，皮带选用带芯层强度更高的橡胶输送带，能够承受料斗与物料的总重量带来的拉伸载荷，上下滑轮的轮面设计有微凸的鼓形面，能够在皮带运行过程中自动对中，降低跑偏的概率，下端从动轮的张紧结构采用螺旋丝杠调节方式，两侧的调节丝杠同步动作，保证轮体轴线始终保持水平，避免皮带两侧张紧力不一致导致的跑偏问题。

　　从实际运行的工况适配来看，这套结构可以根据输送物料的特性调整料斗的材质与运行速度，输送磨琢性较强的物料时可以选用耐磨钢材制作料斗，适当降低运行速度减少料斗的磨损，输送轻质粮食类物料时可以适当提高运行速度，提升单位时间的输送效率，设备的整体外壳可以根据现场防尘需求设计为全封闭结构，避免输送过程中粉尘外溢，满足车间的环保作业要求。在产线布局时，这类提升结构的进料口通常布置在设备下端的侧方或者正下方，出料口布置在上端轮体的侧切线方向，对接后续设备的进料溜管时需要保证溜管的倾斜角度大于物料的自然安息角，避免物料在溜管内堆积堵塞，设备的驱动端通常配置减速电机与逆止器，避免设备停机时因料斗内载有物料出现反转倒料的问题，检修时可以通过拆开机壳中段的检修门来检查料斗的固定情况、皮带的磨损程度，不需要完全拆解设备就能完成日常维护作业。
