FRC赛事用差速管带式垂直提升装置

在FIRST机器人竞赛的场地任务体系中，垂直方向的物料转运、构件举升是决定赛事得分效率的核心环节之一，这款差速管带式提升结构正是针对赛事场景下的紧凑安装需求、快速响应要求开发的专用升降执行机构。不同于常规工业场景下重载低速的提升设备，竞赛场景下的提升机构需要在有限的机器人底盘安装空间内，实现尽可能大的升降行程，同时兼顾动作响应速度、运行稳定性与整机重量控制，避免过多占用底盘的动力配额与安装空间，影响其他执行机构的布局。

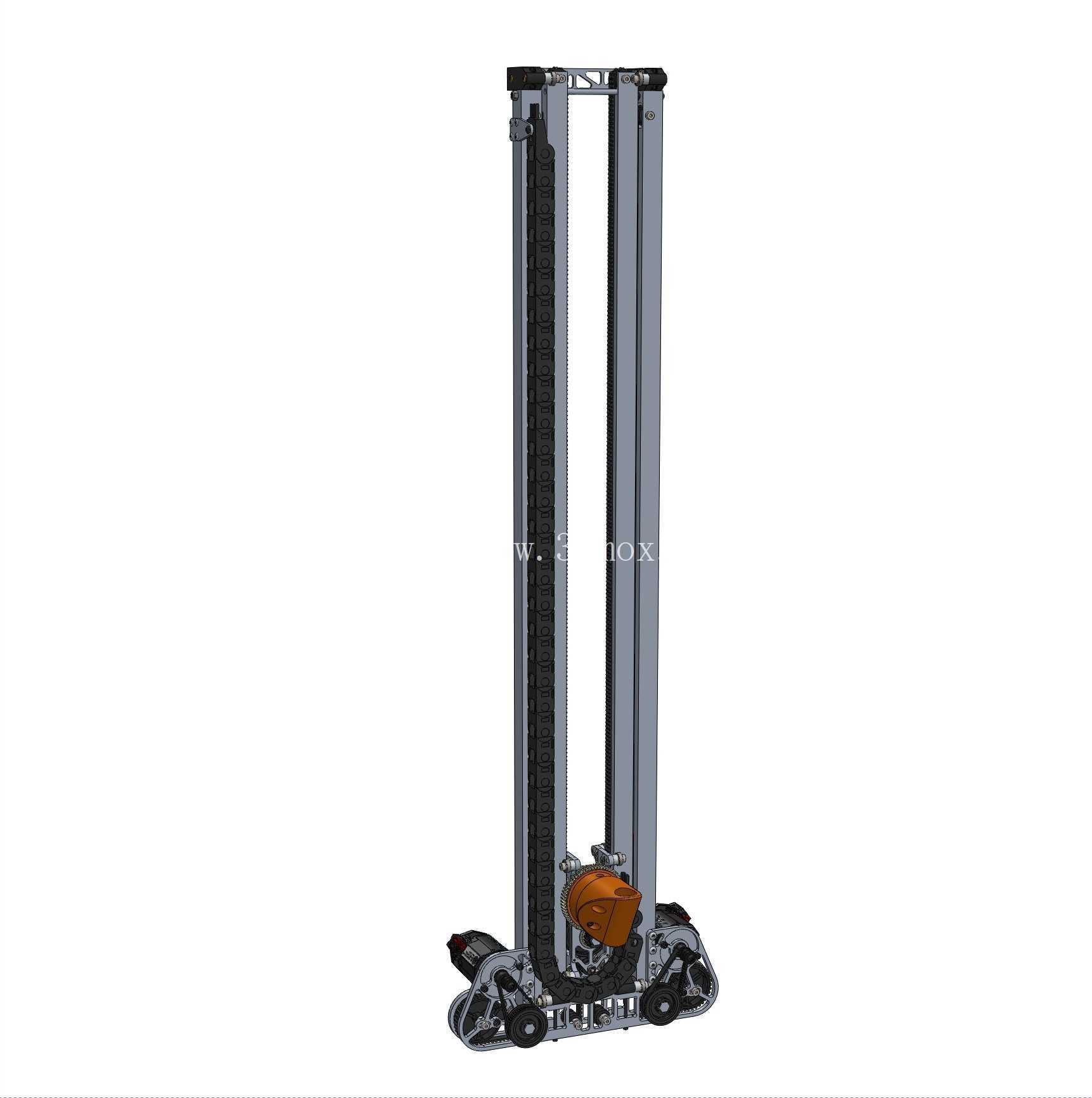

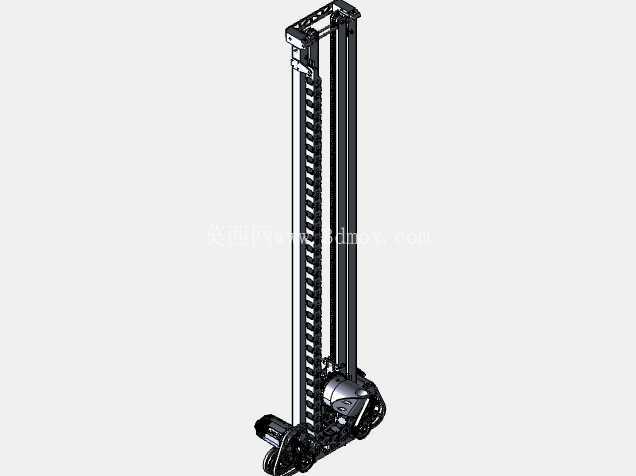

从结构功能逻辑来看，这套提升机构采用双侧平行立式导轨作为承载基准，导轨主体采用高强度铝合金型材加工成型，在保证纵向抗弯刚度的前提下，尽可能降低结构自重，型材截面的槽道结构直接作为滑动副的导向基准，无需额外加装外置导轨，进一步压缩了横向安装尺寸。传动核心采用差速管带式传动方案，不同于常规同步带传动的单带布局，这套结构通过双侧带体的差速配合实现升降托架的平稳驱动，传动带内嵌高强度抗拉芯层，可承受竞赛场景下快速启停带来的瞬时冲击载荷，避免带体拉伸变形导致的升降定位偏差。底部集成的驱动单元采用紧凑布局的动力组件，将驱动电机、减速箱、传动轮组全部整合在导轨底部的安装座内，动力输出端直接与双侧传动带连接，传动路径短，反向间隙小，可实现升降托架的快速位置调整，满足赛事中快速取放物料、举升构件到位的动作要求。

从设计思路层面，这套结构在初始方案阶段就充分考虑了竞赛机器人的安装边界约束：整体横向宽度控制在常规竞赛机器人底盘的允许安装尺寸范围内，不会超出赛事规则限定的机器人启动尺寸边界；纵向收缩状态下的高度可完全收纳在底盘上部的安全空间内，避免机器人启动前的尺寸超限；完全伸出状态下的升降行程可覆盖赛事任务中最高的得分点位高度，满足不同任务环节的举升需求。底部安装座预留了标准化的安装孔位，可直接与不同规格的竞赛机器人底盘铝型材框架连接，无需额外加工过渡安装板，降低现场改装的加工难度。升降托架的安装面预留了通用化的接口，可根据不同赛季的任务需求，加装夹爪、托盘、挂钩等不同的末端执行构件，不需要对提升机构主体做结构性修改，具备较强的任务适配性。

在运行特性上，差速传动的设计可抵消单侧带体传动带来的偏载力矩，升降托架在全程升降过程中不会出现卡滞、偏斜的问题，即使托架单侧承载一定的偏置载荷，双侧带体的差速补偿也能保证运行的平顺性，避免快速升降过程中出现托架晃动导致的物料脱落问题。导轨滑动副采用低摩擦系数的耐磨滑块，与铝型材槽道直接配合，运行阻力小，不需要频繁加注润滑脂，适应竞赛场景下少维护、高可靠的使用要求。底部驱动单元的动力参数经过匹配计算，在保证足够提升载荷的前提下，选用了轻量化的动力组件，不会给整机带来过多的重量负担，同时驱动轮组采用张紧快调结构，可在赛事现场快速调整传动带的张紧度，不需要拆解主体结构即可完成维护调整，应对连续赛事的高强度使用需求。

从安装适配的角度，这套提升机构的整体重心在收缩状态下完全落在底盘安装面的中心区域，不会因为加装提升机构导致机器人整体重心过度偏移，影响行走机构的运行稳定性；伸出状态下的重心偏移量也经过校核，在最大举升高度、额定承载的工况下，整机不会出现倾翻风险，可配合底盘的全向行走机构完成移动过程中的举升动作，不需要停车即可完成升降对位，进一步压缩任务完成周期。结构上所有的外露部件都做了圆角处理，避免赛事对抗过程中剐蹭对方机器人或者场地构件，同时也符合赛事规则中的安全要求，不存在尖锐外露结构带来的安全隐患。
