钣金结构搭扣式机械锁止构件

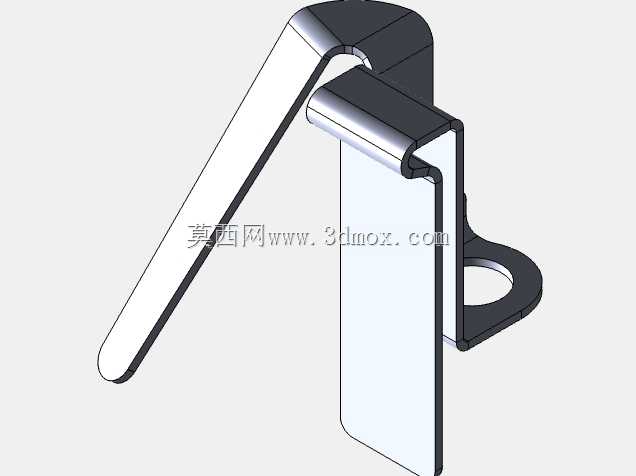

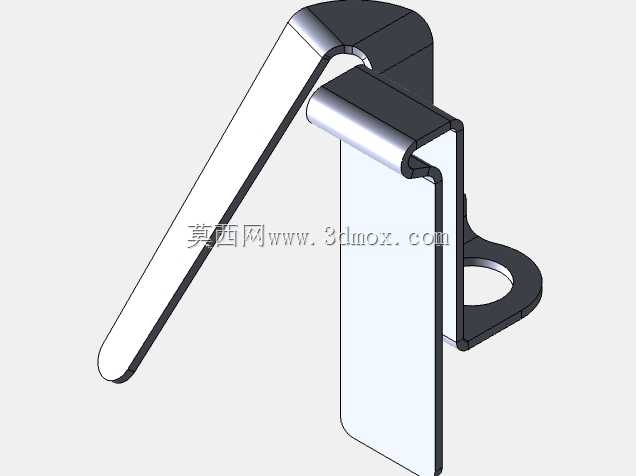

　　从结构设计来看，这款构件采用一体化钣金折弯成型思路，没有额外的拼接铆接部件，整体通过板材折弯、冲孔、局部压型完成所有结构特征，活动扳杆部分和固定底座通过板材自身弯折形成的铰接位实现转动，没有额外加装销轴类零件，这种设计最大的优势是减少装配工序，降低零件数量，同时避免铰接位因为长期转动出现松脱、锈蚀卡滞的问题，适合在常规工业环境下长期使用。锁止的核心逻辑是利用扳杆转动过程中的过死点结构，当扳杆下压到闭合位置时，铰接点越过受力中心线，此时锁钩部分会产生持续的拉紧力，把被固定的盖板和门框牢牢压合，即使受到持续的振动冲击，也不会自行松脱，需要开启时只需要向上扳动扳杆，越过死点后锁钩就会松开，整个操作过程不需要额外工具，单手即可完成开合。这类搭扣式机械锁止构件，多应用在工业设备舱门、钣金机箱侧盖、小型设备检修口、工装夹具快开面板这类需要频繁开合、同时要求闭合后无松动窜动的场景，日常在车间的电气柜、小型输送线护罩、户外设备防护壳上都能见到同结构的构件，核心作用是替代螺栓紧固实现快开快关，减少日常检修、物料取放时的拆装步骤，同时保证闭合状态下的锁止可靠性，避免设备运行过程中因为振动出现盖板松脱、舱门意外开启的问题。

　　从安装边界来看，固定底座部分设计有带安装孔的折边，安装孔为圆形通孔，适配常规的螺栓或者拉铆固定，安装时只需要在对应安装面板上开出对应孔位，将底座折边贴合在安装面后拧紧紧固件即可完成固定，不需要做复杂的沉台或者预埋结构；锁钩部分的伸出长度经过匹配设计，闭合后能够勾住对应门框上的挡边，拉紧行程控制在合理范围，既不会因为行程过大导致扳杆扳动阻力过大，也不会因为行程过小导致锁止后存在间隙、出现晃动。扳杆的外形做了加长折弯处理，力臂长度经过优化，扳动时的受力手感适中，操作人员不需要施加过大的力就能完成锁止和开启动作，同时扳杆边缘做了折边处理，避免钣金锐边划伤操作人员手部，符合工业设备的安全设计要求。

　　在实际选型适配时，需要注意安装面的平面度，如果安装面存在较大变形，会导致底座固定后出现歪斜，进而影响锁钩的对位精度，出现锁止不到位或者扳动卡滞的问题；同时被锁止的挡边厚度需要和锁钩的开口尺寸匹配，过厚的挡边会导致扳杆无法下压到死点位置，无法形成有效锁止，过薄的挡边则会导致锁止后存在间隙，设备运行时可能出现碰撞异响。这类钣金结构的锁止构件相比铸造或者机加工的锁具，整体重量更轻，生产效率更高，成本也更低，适合大批量配套在各类钣金设备上，同时板材本身的韧性能够在受到一定冲击时产生微小形变缓冲，不会因为刚性过大出现断裂问题，长期使用过程中如果出现扳杆松动的情况，只需要稍微调整铰接位的弯折间隙就能恢复正常使用，维护成本极低。

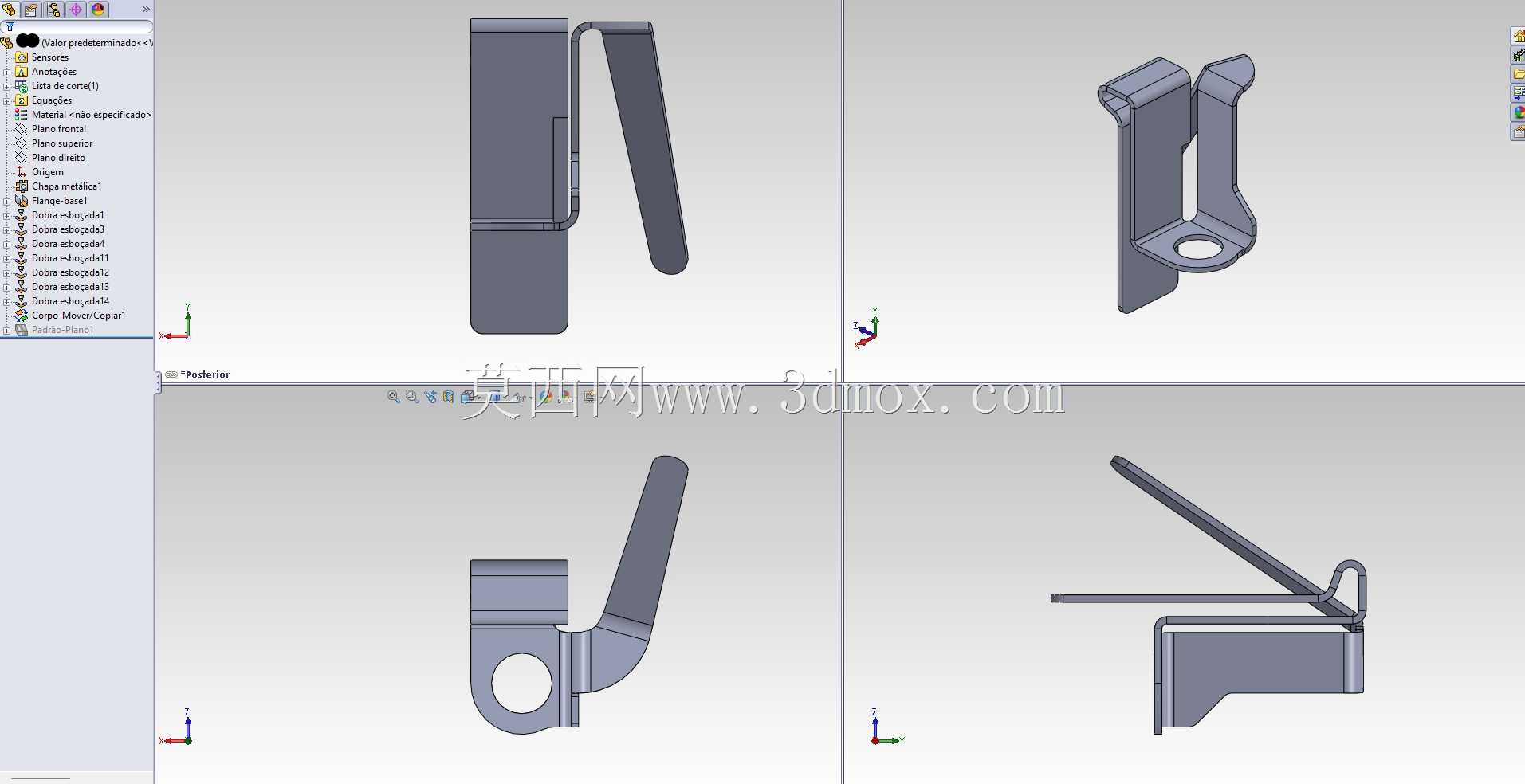

　　在建模实现过程中，这类构件需要重点关注折弯系数的设置，因为所有铰接位置、锁钩的拉紧行程都和折弯后的实际尺寸直接相关，如果折弯系数设置错误，会导致生产出来的零件扳动行程不对，要么锁不上要么锁不紧，同时冲孔的位置精度也需要严格控制，安装孔的位置偏差会导致底座安装后和锁钩对位不准，影响正常使用；局部的压型部分主要是为了提升板材的结构强度，避免扳杆在长期受力后出现变形，导致锁止力下降。
