工业烤箱热风循环风机结构设计

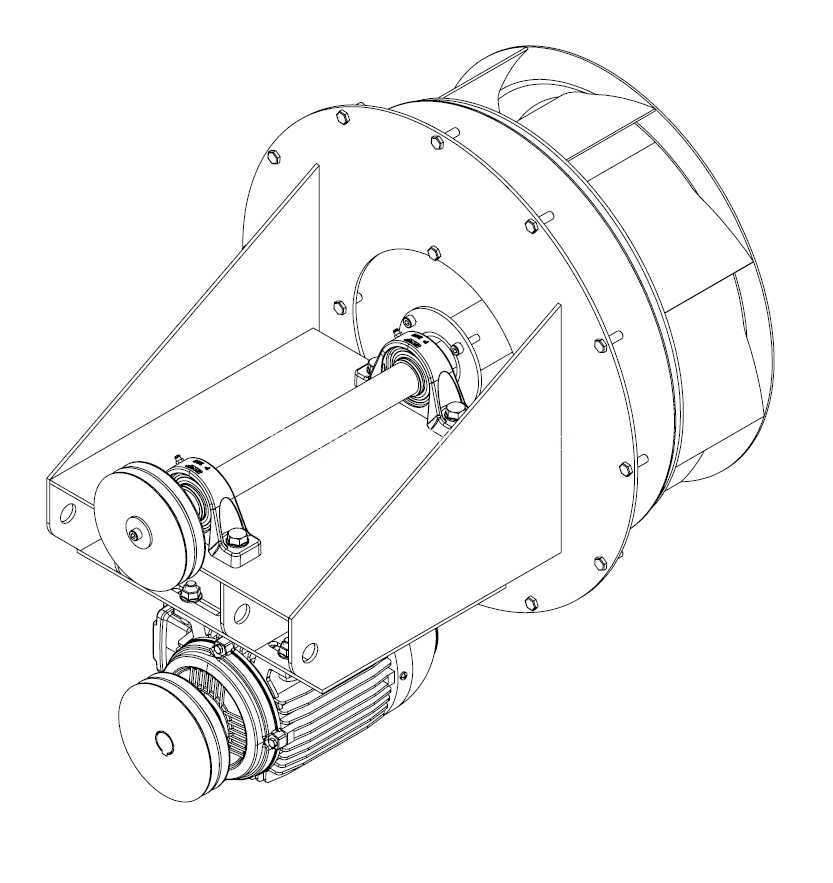

　　这套结构是面向工业烘箱类热加工设备配套的热风循环送风单元，核心作用是在密闭加热腔体内构建稳定的定向气流循环，打破腔体内的温度分层，让不同位置的被加工件受热均匀度达到工艺要求，常见于五金件烤漆固化、电子元器件老化烘烤、食品批量烘干、复合材料热定型等需要恒定均匀温场的生产场景。从结构布局来看，整套单元采用电机外置的分体式传动设计，驱动电机布置在风腔外侧的安装支架上，通过皮带轮组将动力传递到伸入腔体内部的叶轮轴上，这种布局能让电机完全远离高温工作区域，避免电机长期处于高温环境下出现绝缘老化、润滑脂失效的问题，大幅提升连续运行的可靠性。

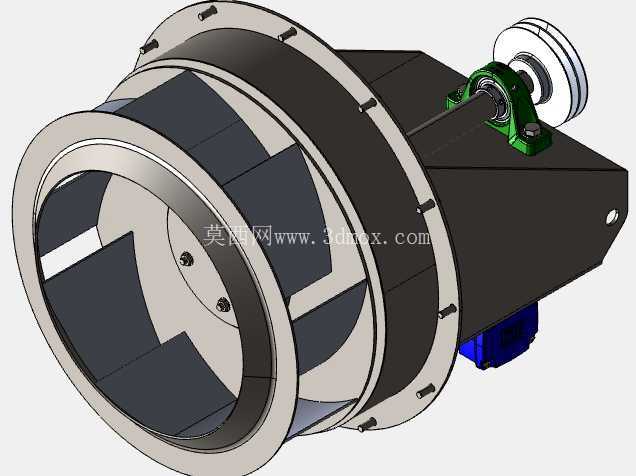

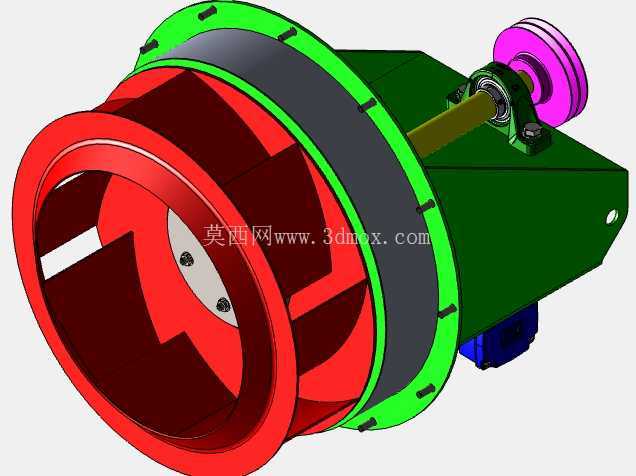

　　叶轮采用后向离心式结构，叶片曲面经过流道优化，在相同转速下能输出更高的风压，同时降低气流在叶轮内部的涡流损耗，适配烘箱内带阻尼的风路循环需求，比如经过均风板、工件摆放架后的风阻变化，也能维持稳定的循环风量。支撑叶轮的长轴采用双轴承座跨距布置，两个带座轴承分别固定在三角支撑支架的两端，轴的一端安装从动皮带轮，另一端直接连接离心叶轮，这种双支点支撑能抵消长轴高速旋转时的径向跳动，避免轴端叶轮在高温下出现动平衡偏移引发的振动问题，三角支撑结构采用折弯钢板焊接成型，和风机的蜗壳安装法兰直接连接，整体刚性足够，不需要额外做复杂的安装基础，直接通过蜗壳外圈的法兰孔固定在烤箱的侧壁预留开孔上即可。

　　安装边界方面，蜗壳法兰为圆形结构，外圈均匀布置连接螺栓孔，安装时只需要在烤箱侧壁开出对应尺寸的通孔，将蜗壳部分伸入腔体内部，法兰贴紧侧壁外侧加装耐高温密封垫后锁紧螺栓就能完成固定，电机和皮带传动部分完全处于烤箱外部的常温区域，日常维护时不需要拆开烤箱腔体，就能完成皮带张紧度调整、轴承润滑脂补充、电机检修等操作。设计过程中需要重点考虑轴的热伸长补偿，因为叶轮端长期处于200-300摄氏度的工作环境，轴身会有一定量的热伸长，所以在轴承座的定位设计上，靠近叶轮侧的轴承采用轴向可微量游动的结构，避免热胀冷缩产生的内应力造成轴承卡滞，同时轴穿过腔体壁的位置预留了密封件安装槽，可以配套耐高温石墨密封或者陶瓷纤维密封，防止腔体内的高温气体从轴隙泄漏到外部，降低热损耗同时避免外部环境的粉尘进入腔体污染工件。

　　皮带传动采用三角带传动，本身具备一定的过载缓冲能力，当叶轮因为意外积尘、异物卡滞出现负载突增时，皮带会出现微量打滑，避免电机堵转烧毁，同时皮带轮的速比经过匹配，能让叶轮运行在最优的线速度区间，兼顾风量、风压和运行噪音的平衡，不会因为转速过高产生额外的振动噪音，也不会因为转速不足导致循环风量不够造成温场不均。蜗壳的型线采用对数螺旋线设计，能顺畅收集叶轮甩出的气流，将动压高效转化为静压，降低气流在蜗壳内的流动阻力，出风口的方向可以根据烘箱内部的风路设计调整，适配侧出风、顶出风等不同的风道布局，整套结构的安装尺寸经过标准化设计，可以直接替换市面上同规格的烘箱循环风机，不需要对原有设备的安装位做二次修改，在设备改造、备件替换场景下有很好的适配性。
