双手控制式气动装配工作台结构设计

这款气动装配工位台的设计，核心面向中小零部件的压装、插接、小扭矩拧紧等手动装配工序，常见于3C电子小部件组装、汽车线束端子压接、低压电气元件装配这类需要人工介入但又要保障操作安全的生产场景，区别于全自动装配线的高投入，这类带气动辅助的人工工位兼顾了操作灵活性与作业效率，适合多品种小批量的离散制造车间使用。

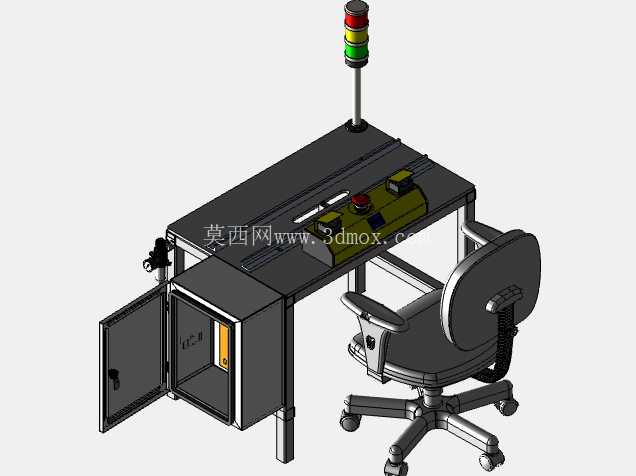

从功能配置上看，台面上方设置的三色信号塔是工位状态可视化的核心部件，红黄绿三色分别对应设备故障停机、待料/待机、正常作业三种状态，能让车间现场管理人员快速扫过整条产线就掌握各工位运行情况，无需逐个询问操作人员。台面上集成的双手操作控制模块是安全设计的重点，启动装配动作时需要操作人员双手同时按下控制按钮，避免单手操作时另一只手误入作业区域造成压伤风险，控制模块旁预留的按钮安装位可根据实际工序需求增加急停、复位、模式切换等功能按键，适配不同装配工序的操作逻辑。

台面下方的柜体采用开门式结构设计，内部预留了气动三联件、电磁阀组、控制回路接线端子的安装空间，气动管路从柜体内部沿台架型材的槽道排布到台面作业端，避免管线外露造成的剐蹭、积尘问题，同时柜门带锁结构可防止非维护人员随意调整气路压力、接线参数，保障工位运行参数的稳定性。配套的办公椅采用五星脚带滚轮结构，高度可根据操作人员身高、作业姿态调整，扶手的设置能降低长时间装配作业的手臂疲劳度，椅背后倾角度可适配不同操作习惯的人员使用。

设计过程中首先考虑的是工位的人机工程学边界，台面高度设置在适合坐姿操作的区间，操作人员端坐时大臂自然下垂、小臂水平放置刚好能触及台面核心作业区，无需抬臂或弯腰操作，降低长期作业的职业损伤风险。台架主体采用工业铝型材拼接搭建，相比焊接钢结构台架，铝型材架构的调整灵活性更高，后续如果需要变更作业范围、增加工装夹具，可直接在型材槽道上加装安装件，无需重新焊接打磨，适配产线快速换型的需求。台面采用防静电高密度板材，表面平整耐磨，适合放置小型装配工装、待装配零部件，边缘做圆弧倒角处理避免尖锐边角磕碰划伤。

安装边界方面，整套工位台的占地面积控制在单人工位的合理区间，台架底部设置可调脚杯，可适应车间地面不平整的安装场景，调整脚杯高度能让台面保持水平，避免装配工装放置时出现滑移。三色信号塔的安装高度高于操作人员坐姿时的视线高度，站立巡检时也能清晰识别状态信号，信号塔的接线从台架内部中空立柱走线，外观整洁无外露线缆。气路接口统一设置在柜体内部后侧，接入车间压缩空气管网时只需连接主进气管即可完成气路搭建，电路接口同样预留在柜体后侧，接入车间220V交流电源即可满足信号塔、控制回路的供电需求，无需复杂的现场布线作业。

在功能细节上，台面上的气动作业端预留了标准安装接口，可根据不同装配工序更换压头、夹爪、拧紧轴等执行部件，无需改动台架主体结构。双手控制按钮的间距设置在合适范围，避免操作人员用单手肘部或其他物品同时按压两个按钮绕过安全逻辑，按钮的按压力度设置在合理区间，既不会因为太轻造成误触发，也不会因为太重导致长时间操作手指疲劳。柜体内部设置了分层安装板，上层安装气动元件，下层安装电气控制元件，气电分离排布避免管路漏气造成电气元件短路风险，同时分层设计也方便后续维护时快速定位故障点。

整套工位的设计没有冗余的复杂结构，所有配置都围绕人工装配作业的实际需求展开，既保留了人工操作的灵活性，又通过气动辅助降低了操作人员的劳动强度，同时通过安全设计、可视化设计提升了工位运行的安全性与管理便捷性，适合各类需要人工辅助装配的制造场景直接参考复用，建模时所有安装接口、型材规格、连接方式都按照工业实际标准搭建，可直接导出工程图用于生产加工。
