星型装饰奖杯摆件三维结构设计

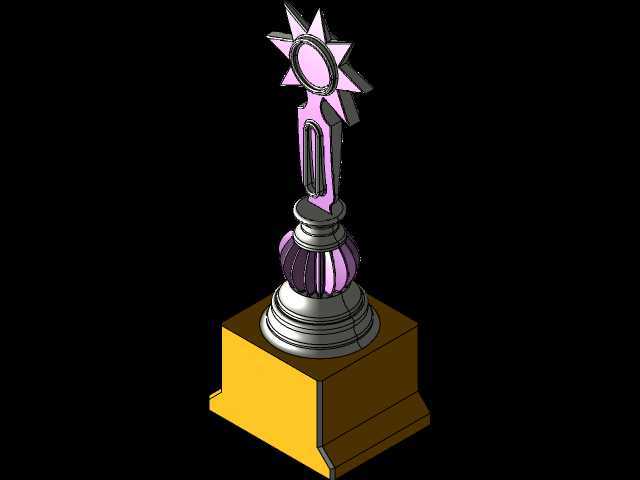

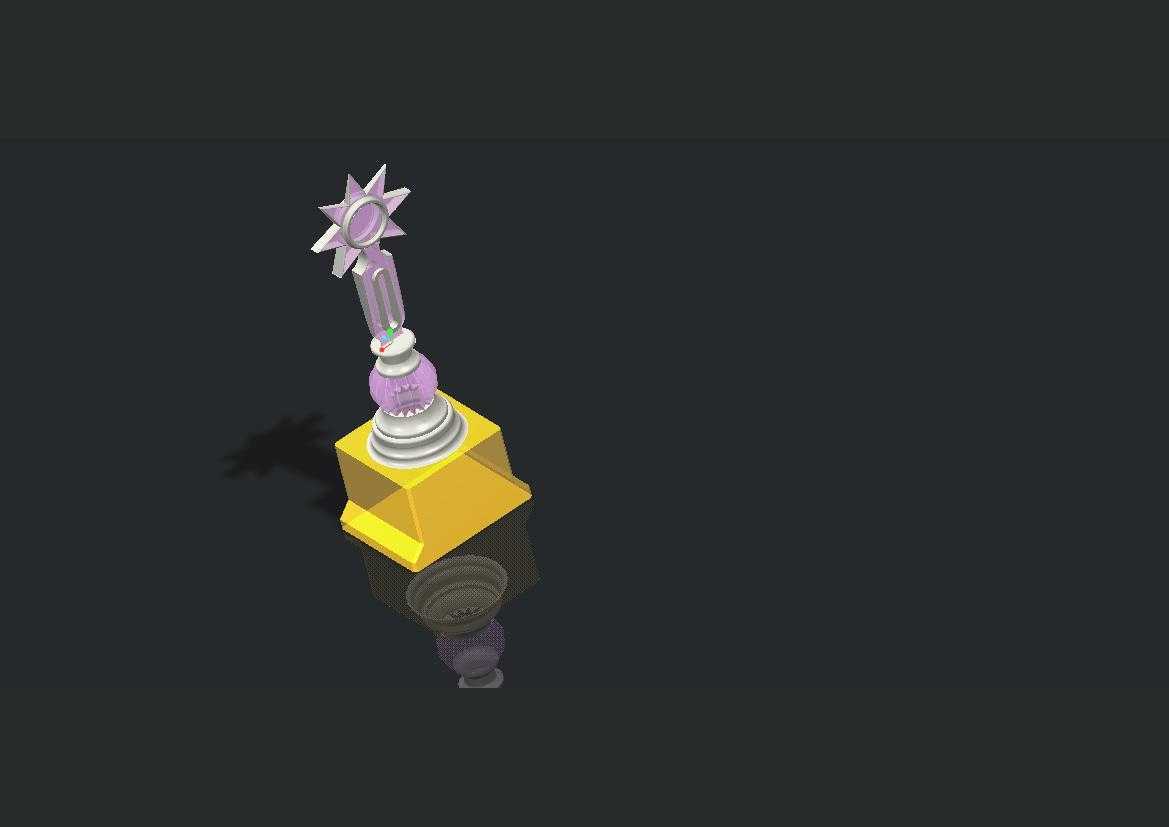

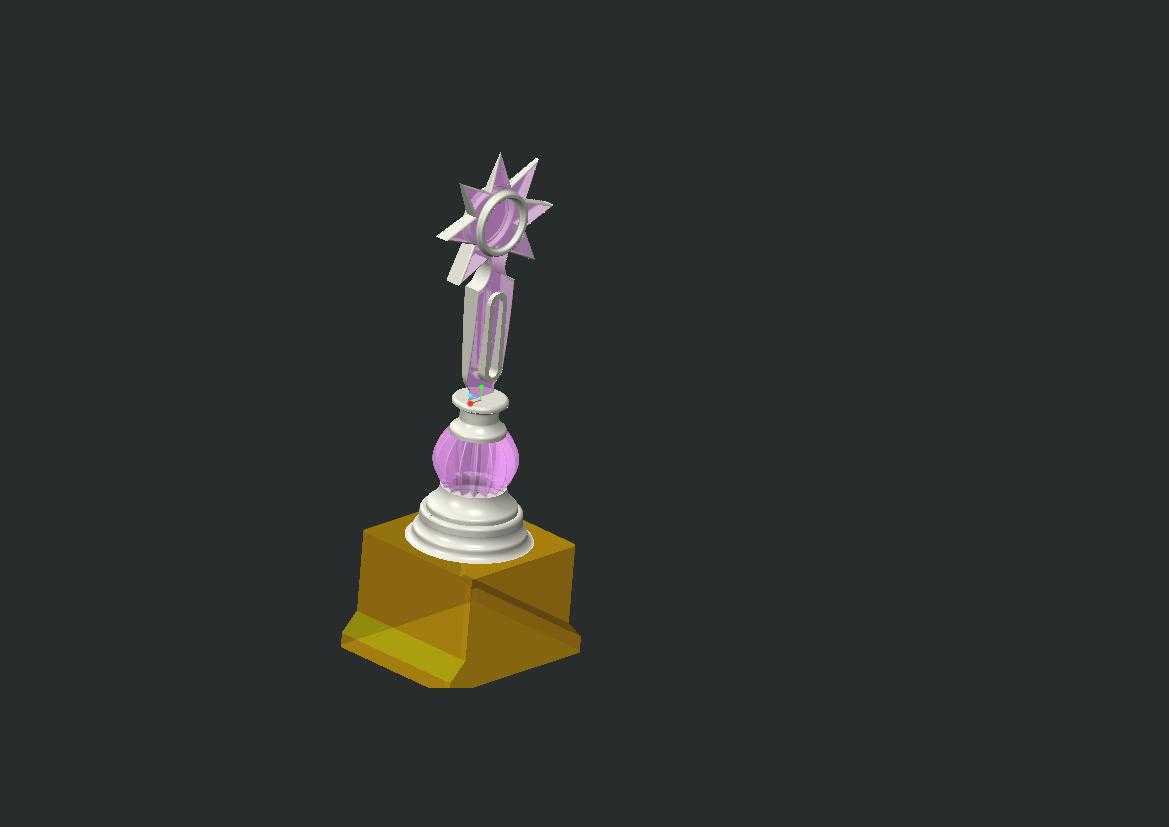

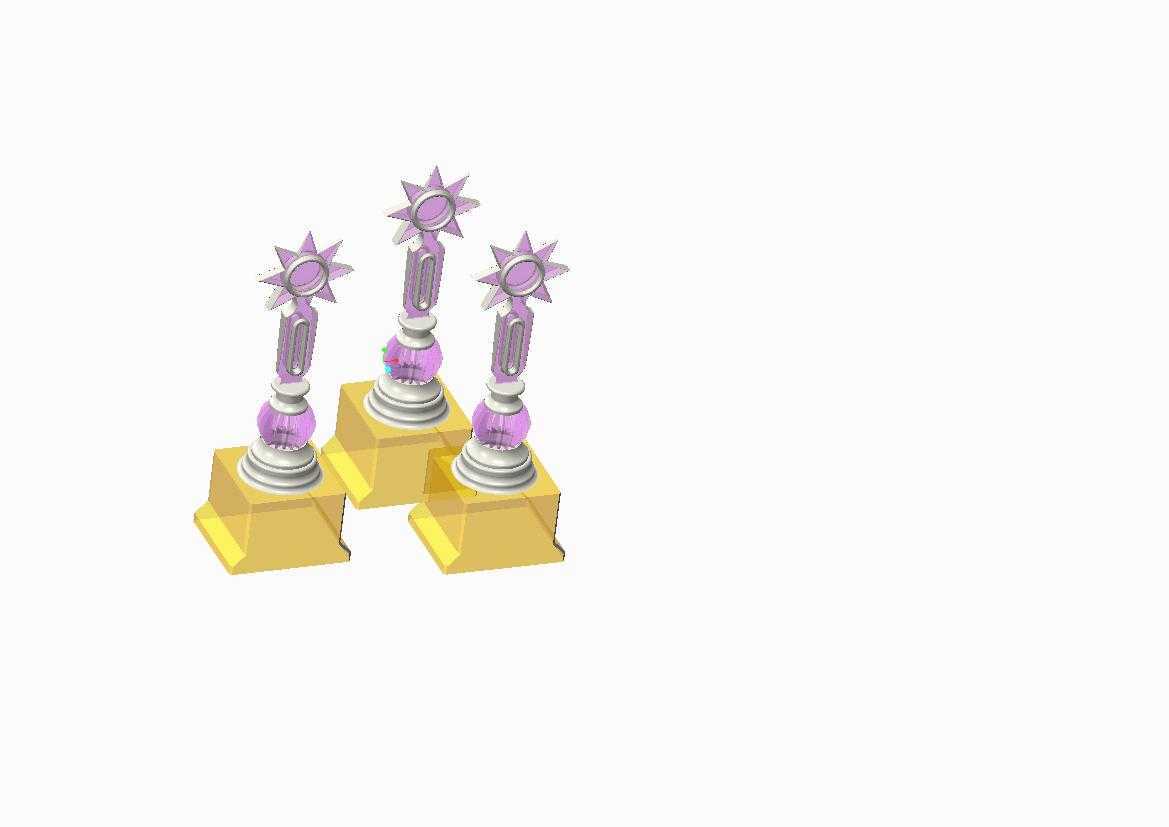

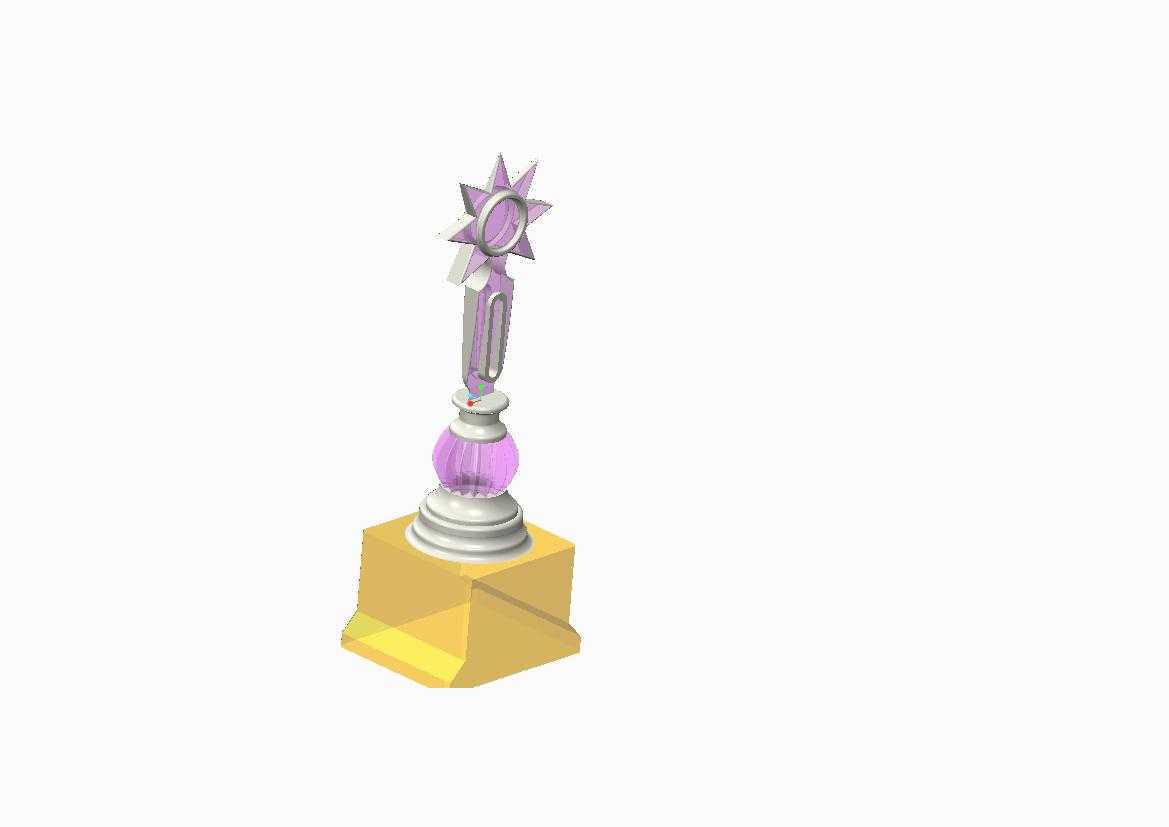

　　这款装饰奖杯的结构设计，最初是为企业内部季度评优、校园赛事颁奖、行业沙龙纪念等场景做的定制化方案，区别于常规金属冲压奖杯的厚重感，整体走精致轻量化的陈设路线，日常放置在办公桌面、展示柜中不会占用过多空间，也能作为活动纪念的具象载体留存。从结构分层来看，底部采用方正的梯台基座设计，基座上窄下宽，落地接触面做了0.5mm的倒角处理，避免放置时刮蹭桌面漆面，基座的重心占整体重量的62%，能保证整体摆放的稳定性，即便受到轻微的桌面碰撞也不会出现倾倒问题，基座顶面预留了环形安装槽，和中部的柱体支撑段采用过盈配合的连接方式，不需要额外粘接就能完成组装，也方便后期拆分做表面工艺处理。

　　中部支撑段分为三个衔接部分，最下方是多层阶梯式的白色承托环，每一层环的直径差控制在3mm，过渡圆弧半径统一为1mm，避免出现应力集中的锐角；承托环上方是球形装饰段，采用半透明的腔体结构，壁厚均匀控制在1.2mm，既可以做透明树脂灌封，也能在内部嵌入小型发光组件做灯光效果，球形段和上下衔接的柱体都做了定位止口，装配同轴度公差控制在0.1mm以内，不会出现偏心歪斜的问题；球形段上方是细长的立柱结构，立柱侧面做了内凹的装饰槽，槽深0.8mm，既可以粘贴金属铭牌刻字，也能做不同配色的表面喷涂区分奖项等级。

　　顶部的星型装饰是整个设计的视觉核心，采用八芒星的外轮廓造型，星角的尖端做了R0.3mm的圆角处理，避免尖锐边角造成划伤，星型中心预留了环形镂空结构，既减轻了顶部的整体重量，降低整体重心偏移的风险，也能穿过环形结构悬挂小型纪念吊牌，星型结构和下方立柱的连接采用嵌入式插榫，插榫深度8mm，配合定位胶点就能完成固定，组装后整体的同轴度偏差不超过0.15mm。从安装边界来看，整体落地投影尺寸为65mm*65mm，总高度控制在180mm，适合常规的展示架层板间距摆放，不需要预留额外的安装空间，所有结构的壁厚都遵循均匀化设计原则，相邻壁厚差不超过30%，不管是采用3D打印做小批量定制，还是开模做注塑量产，都能避免出现缩痕、填充不均的工艺问题。

　　在实际使用场景中，这款结构既可以作为颁奖用的实物奖杯，也能等比例缩小做文创周边的钥匙扣摆件，或是放大尺寸做活动现场的展示道具，不同尺寸缩放时所有结构的比例都做了参数化关联，不需要重新调整配合间隙，只需要修改整体缩放比例就能直接导出加工图纸。结构设计过程中特意规避了复杂的倒扣结构，除了球形段的内凹腔体需要简单的抽芯结构外，其余部分都可以直接分模完成量产，小批量定制时采用FDM3D打印也不需要添加过多支撑，后期打磨处理的工作量能减少40%左右。各段结构的连接位置都预留了0.2mm的装配间隙，适配不同表面处理的厚度公差，不管是做喷漆、电镀还是水转印表面处理，都不会出现装配过紧无法拼接的问题。
