阀块用异形多孔连接固定支架结构设计

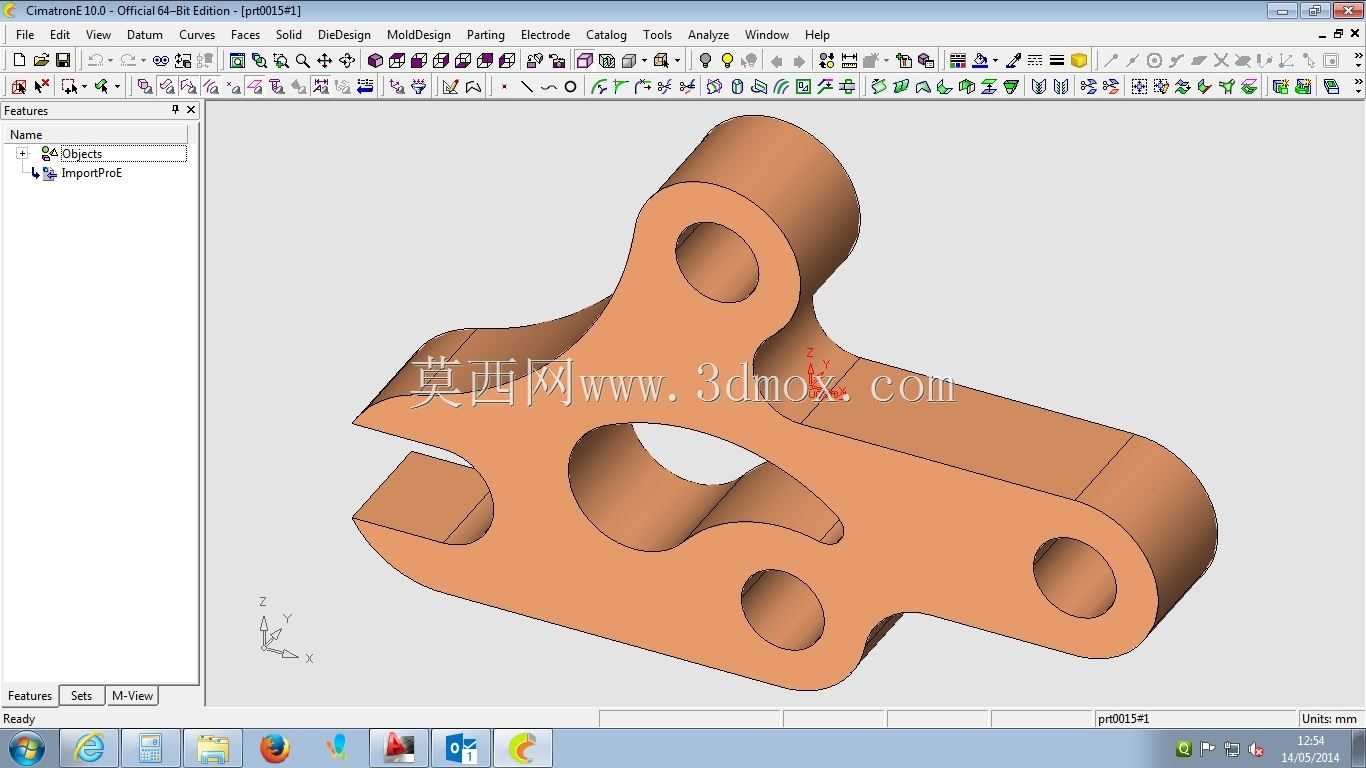

　　从结构功能来看，构件上分布的四个不同孔径的通孔承担着不同的作用：中部大尺寸通孔为流体管路或者阀杆的避让通道，允许管路或者阀件运动部件从该位置穿过，无需额外在周边布置避让空间；三个分布在不同凸耳位置的小孔为安装固定孔，孔位的中心距经过严格的公差匹配，能够与阀块底部的安装螺孔、基座上的定位凸台精准对齐，安装时螺栓穿过该组孔位完成锁紧，三个孔位呈非等边三角形分布，相比对称排布的孔位拥有更好的抗扭转性能，在设备运行产生振动时能够有效分散螺栓承受的剪切载荷，避免长期振动下出现螺栓松动或者孔位变形的问题。在液压与流体控制回路的阀组集成布局中，这类异形多孔连接支架是阀块安装固定环节的核心承载构件，主要承担阀块与安装基座之间的载荷传递、位置校准与防松限位作用，常见于工业液压站、工程机械流体控制单元、机床液压系统的阀组安装工位。不同于常规的平板式安装座，该构件采用非对称异形轮廓设计，整体轮廓根据安装空间的避让需求做了多处切边与弧面过渡，能够在有限的安装腔体内避开相邻的管路接头、传感器走线以及其他阀组的突出结构，避免安装过程中出现干涉问题。

　　构件左侧的开口卡槽结构为快速定位结构，安装时可以先将卡槽卡入基座上的定位挡边，完成构件的预定位，无需人工全程托举即可对准后续的螺栓孔位，大幅提升阀组装配的作业效率，同时卡槽的两个贴合面经过平面度公差约束，安装后能够与定位挡边紧密贴合，分担部分横向载荷，降低固定螺栓承受的剪切力。在设计思路上，该构件的整体厚度根据阀块的额定工作载荷做了匹配计算，当阀块工作压力在常规中高压区间时，该厚度能够保证构件在承受阀块自重、管路脉冲冲击力、设备振动载荷的共同作用下，最大变形量控制在允许的公差范围内，不会因为构件变形导致阀块安装位置偏移，进而影响阀件的动作精度。

　　所有孔位的边缘都做了倒角处理，一方面去除机加工产生的毛刺，避免安装时毛刺脱落掉入液压回路造成污染，另一方面能够引导螺栓顺利穿入孔位，降低装配对位的难度。构件的外轮廓所有转角都采用圆弧过渡，避免应力集中，在承受交变振动载荷时不会在转角位置产生疲劳裂纹，提升构件的整体使用寿命。从安装边界来看，该构件的整体外轮廓尺寸适配常规通径阀块的安装间距，安装后不会超出阀块的侧面投影范围，不会额外占用阀组周边的管路布置空间，三个固定孔的螺纹适配规格与行业通用的阀块安装螺栓规格保持一致，无需定制特殊规格的紧固件即可完成装配。

　　构件的安装面平面度、孔位的位置度公差都按照液压元件安装的相关标准设定，能够保证安装后阀块与基座之间的平行度符合要求，避免阀块安装倾斜导致的密封件偏磨、阀杆卡滞等问题。在实际工况应用中，这类支架不仅承担静态的固定作用，还要承受系统启停、换向时产生的液压冲击载荷，因此在结构设计时特意对三个固定凸耳的位置做了加厚处理，凸耳与主体连接的位置做了圆弧过渡加强，避免冲击载荷下凸耳出现断裂问题。相比一体铸造成型的阀块安装座，这种分体式的支架结构加工难度更低，后期维护时如果出现孔位滑牙、局部变形等问题，仅需更换该支架即可，无需整体更换阀块或者基座，能够降低设备的维护成本。
