三十九齿带安装孔圆柱直齿轮结构

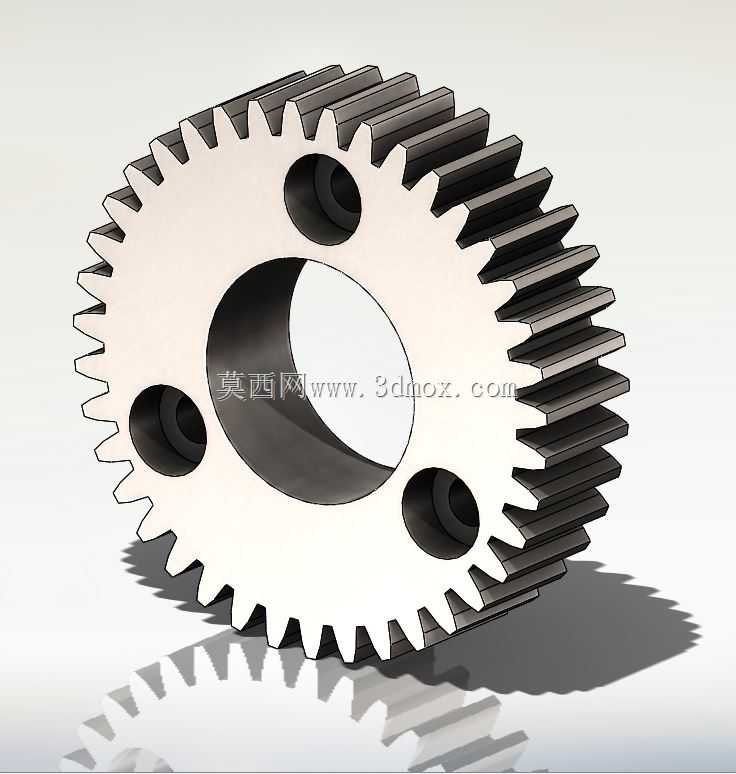

　　这款三十九齿圆柱直齿轮，是机械传动系统里应用极广的基础啮合零件，日常在轻工输送设备、小型机床进给机构、包装机械传动辊组、自动化生产线分度单元里都能见到它的身影，核心作用是在平行轴之间传递恒定转速比的旋转动力，不会像斜齿轮那样产生轴向分力，对支撑轴承的选型要求更简单，装配调整的容错空间也更大。从结构设计来看，齿部采用标准渐开线齿形，齿顶修缘处理能有效降低啮合瞬间的刚性冲击，避免高速运转时出现齿面崩损的问题，齿宽经过匹配载荷核算，既保证足够的齿面接触强度，也不会因为齿宽过大造成偏载磨损。

　　齿轮中心是通孔设计，用来穿过传动轴，孔壁的公差配合一般选H7/k6的过渡配合，装配时通过键槽或者顶丝实现周向固定，保证扭矩传递过程中不会出现轴与齿轮的相对滑转。端面上均匀分布的三个减重安装孔，一方面是降低齿轮自身的转动惯量，让启停响应更迅速，减少传动过程中的惯性冲击，另一方面也可以作为安装定位孔，在需要和其他盘类零件同轴固定时，穿过螺栓实现端面锁紧，不需要额外设计轮毂凸台，能有效压缩整个传动副的轴向安装空间。

　　实际选型使用时，要注意匹配配对齿轮的模数、压力角参数，必须保证两者参数完全一致才能正常啮合，中心距要严格按照两齿轮分度圆半径之和来调整，中心距过大会造成齿侧间隙过大，正反转切换时出现明显回差，中心距过小则会加剧齿面磨损，甚至出现卡齿无法转动的情况。安装边界上，齿轮的最大外圆是齿顶圆直径，设计装配空间时要预留出至少1.5倍模数的径向间隙，避免齿轮运转时和周边的机架护板、其他传动零件发生剐蹭，轴向位置要通过轴肩或者轴用挡圈固定，防止运转过程中出现轴向窜动，导致齿面啮合宽度不足，加剧局部磨损。这类直齿轮的传动效率普遍在95%以上，适合中低速、载荷平稳的传动场景，如果是冲击载荷较大的工况，还可以搭配齿面淬火处理提升表面硬度，延长使用寿命。

　　建模过程中，齿形的绘制是核心环节，先通过渐开线方程生成单个齿廓，再按照齿数进行圆周阵列，之后切除中心孔和端面安装孔，最后对齿顶、孔边的锐边做倒角处理，避免装配时割伤操作人员，也减少应力集中导致的零件开裂风险。在实际设备维护中，这类齿轮需要定期涂抹润滑脂，在齿面形成油膜降低摩擦系数，能有效降低运转噪音，减少齿面的点蚀、磨损问题，日常巡检时要注意观察齿面的磨损情况，如果出现齿面剥落、断齿的情况要及时更换，避免故障扩大影响整台设备的运行。
