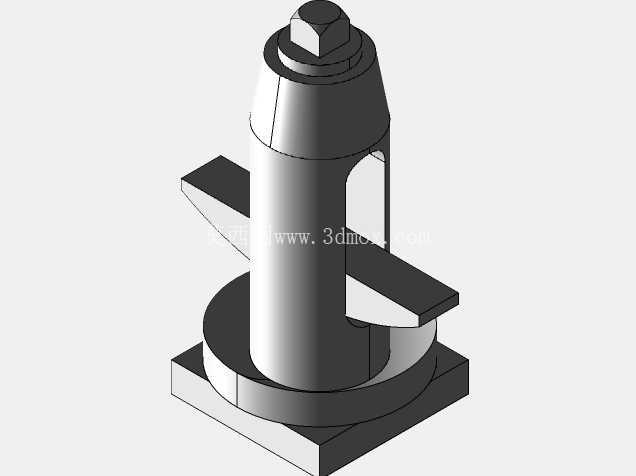

环形垫圈类机械紧固密封零部件结构

　　在各类机械装配场景中，这类环形结构件的应用覆盖范围极广，从普通的民用设备检修到重型工业生产线的设备运维，都能见到它的身影。日常做结构设计时，很多新手容易忽略这类环形垫片类零件的细节，总觉得就是个简单的圈，随便画个圆环拉伸就行，真到实际装配出问题的时候，才会发现这个小零件的尺寸公差、端面平整度、内外径匹配度，直接影响整套连接结构的可靠性。

　　先从实际用途说起，这类环形件最常布置在螺栓连接、轴系定位的配合面之间，一方面可以分散紧固件施加的压应力，避免被连接件的表面因为局部压强过大出现压溃变形，尤其是铝合金、工程塑料这类强度偏低的基材连接位置，垫上适配的环形件之后，接触面的受力会均匀分布在整个环形接触面上，不会出现螺栓头把基材压出凹坑的情况。另一方面，在有密封需求的配合位置，经过尺寸适配的环形件可以填补配合面之间的微观间隙，阻挡流体介质从结合面渗漏，当然这类场景下会根据介质特性调整零件的材质，但基础的环形结构逻辑是一致的。还有在轴向尺寸链需要微调的场景里，不同厚度的这类环形件可以作为调整垫片，补偿零件加工带来的尺寸累积误差，不用额外返修其他核心零件，就能把装配间隙控制在设计要求的范围内，大幅降低装配环节的返修成本。

　　做这个零件的三维建模时，首先要锚定的是安装边界条件。首先要确认配合位置的轴径或者螺栓直径，内孔的尺寸要比穿过的杆件大0.1到0.3毫米，这个间隙不能太大也不能太小：间隙太小的话，装配的时候杆件表面的毛刺、防锈涂层很容易把零件卡滞，没法顺利贴紧结合面；间隙太大的话，零件安装之后会出现偏心，压紧之后受力不均匀，局部位置压应力集中，时间长了容易出现零件变形甚至碎裂。外径的尺寸要结合被压紧件的接触面大小来定，一般要比螺栓头或者螺母的承压面外径大1到2毫米，保证整个承压面都能落在环形件的端面上，不会出现压空的情况。厚度方向的尺寸要根据实际受力大小来选，普通的静态连接场景，厚度选2到5毫米就足够，如果是有冲击振动的动态连接场景，厚度要适当增加，同时要做热处理提升零件的强度和抗疲劳性能，避免长期受交变载荷出现断裂。

　　设计思路上，首先要保证两个端面的平行度要求，这个是这类零件最核心的形位公差，如果两个端面不平行，压紧之后零件会出现偏斜，结合面一侧压得紧一侧有缝隙，不管是受力分散还是密封效果都会打折扣。建模的时候不能只做简单的拉伸特征，要把边缘的倒角做出来，内孔和外圆的棱边都要做0.2到0.5毫米的倒角，一方面是去除加工后的锐边毛刺，避免装配的时候划伤操作人员或者配合零件的表面，另一方面倒角可以引导零件顺利装入配合位置，不会因为棱边的干涉卡滞。如果是用于有相对转动的定位场景，还要对内孔和外圆的同轴度提出要求，同轴度公差控制在0.05毫米以内，避免零件安装之后出现偏摆，影响轴系的转动精度。

　　实际应用的时候还要考虑工况的影响，如果是在有腐蚀介质的环境里使用，零件的材质要选不锈钢或者做表面防腐处理，避免长期使用出现锈蚀，导致零件和配合面粘连，后期检修拆卸困难。如果是在高温环境下使用，要考虑材料的热膨胀系数，和相邻零件的热膨胀量尽量匹配，避免温度变化之后零件的尺寸变化导致配合间隙出现异常，要么松脱要么卡滞。很多现场出现的连接松动、密封渗漏问题，追根溯源往往不是螺栓的拧紧力矩不够，而是这类小小的环形件尺寸选得不对，或者形位公差达不到要求，导致整个连接副的可靠性下降。

　　建模过程中还要注意细节的还原，比如零件表面的加工纹理，虽然不影响装配尺寸，但在做整机装配仿真、渲染输出技术文档的时候，真实的表面特征可以让模型的展示效果更贴近实际零件，方便生产环节的人员快速识别对应的零件。另外要注意，这类环形件虽然结构简单，但做参数化建模的时候最好把内外径、厚度、倒角尺寸都设置成可调整的参数，后续不同规格的同类型零件只需要修改参数就能快速生成，不用每次都重新绘制草图，能提升后续系列化设计的效率。

　　在装配验证环节，要把这个零件放到整体的装配体里检查干涉情况，尤其是和相邻零件的配合位置，要确认压紧之后零件的端面完全和两个结合面贴合，没有出现局部悬空的情况。如果是用于调整轴向间隙的场景，还要模拟不同厚度零件装配后的间隙值，确认选的厚度尺寸刚好能把间隙调整到设计要求的范围内，不会出现间隙过大导致轴系窜动，或者间隙过小导致转动卡滞的问题。很多设计人员在做装配的时候容易漏掉这类小零件的干涉检查，等到实际装配的时候才发现零件和周边的加强筋、凸台出现干涉，不得不临时打磨零件，既影响装配效率，也会破坏零件的表面处理层，降低零件的使用寿命。
