阀门配套专用长柄操作扳手结构设计

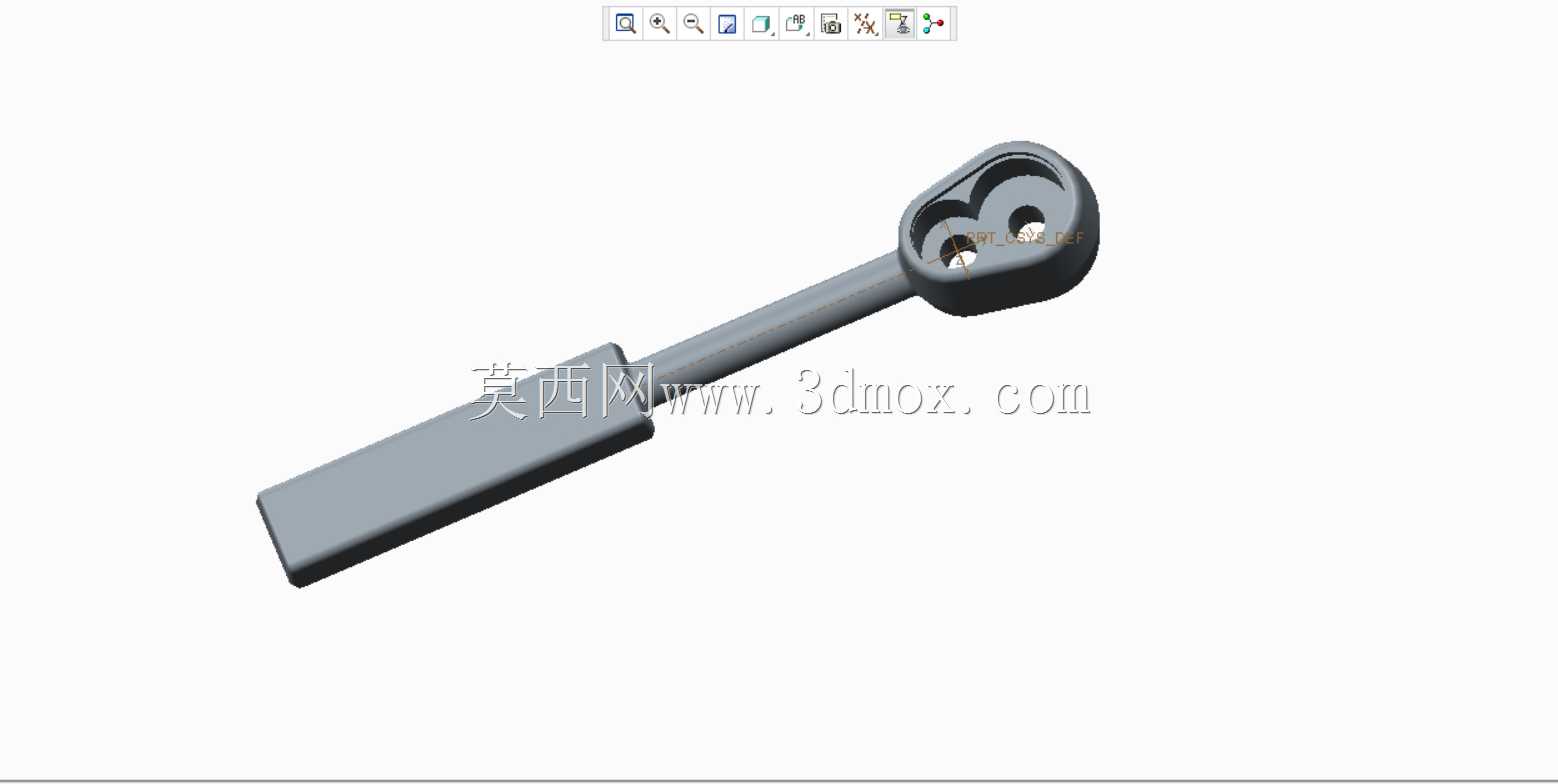

　　这款手动操作构件主要适配工业管路上的小型阀块启闭作业，在化工流体输送、实验室气路管控、小型液压站回路调节这类需要频繁手动切换通路的场景中十分常用，相比手轮类操作件，它的长力臂结构能让操作人员用更小的握力输出足够扭矩，完成阀块内部阀芯的旋转切换，尤其适合安装空间局促、周边管线密集无法布置大手轮的阀组安装位。从结构设计逻辑来看，整体采用一体化成型思路，操作端做了扁平方正的握持段设计，表面没有额外防滑纹但依靠平直的棱边就能提供足够的握持摩擦力，避免操作时手打滑，握持段的长度经过扭矩核算，匹配常规成年人手掌的握持宽度，施力时手腕不需要过度弯折就能完成90度的阀位切换动作。

　　连接段采用等截面直杆结构，杆身截面做了小圆角过渡，既保证了扭矩传递时的结构强度，不会因为长期承受交变扭矩出现杆身断裂，也避免了锐边划伤操作人员的风险，杆身长度根据阀块的安装高度做了适配，让操作端和阀块安装面保持足够的安全距离，操作时手指不会碰到周边的管路接头或者固定螺栓。头部的卡接结构是整个构件的核心功能区，采用内凹的双孔定位结构，刚好匹配阀块顶部的两个驱动凸台，卡入后没有多余的配合间隙，旋转时不会出现打滑、啃伤凸台的问题，头部的外轮廓做了圆弧收边，没有突出的尖锐结构，在狭窄空间内操作时不会勾挂周边的线缆或者密封管件。

　　从安装边界来看，整个构件不需要额外的紧固件固定，使用时直接将头部卡入阀块的驱动端即可，闲置时可以直接取下收纳，不会额外占用阀组周边的安装空间，头部的内凹深度经过匹配设计，卡入后和阀块顶面的贴合间隙控制在1毫米以内，旋转过程中不会出现脱扣的情况，即使操作人员带防滑手套作业也能顺利完成对位卡接。在实际工况适配中，这款操作件可以适配黄铜、不锈钢、工程塑料等多种材质的小型两通、三通阀块，不管是低压气路还是中压液压回路的阀件，只要驱动端的凸台间距和头部双孔的孔位匹配，就能直接使用，不需要额外定制转接结构。

　　设计过程中特意规避了多余的装饰性结构，整个构件没有冗余的凸起或者凹槽，日常维护时只需要简单擦拭就能去除表面的油污或者粉尘，不会出现污物积存的卫生死角，在食品加工、制药这类对卫生清洁有要求的管路场景中也能适配使用。构件的整体重量控制在轻量化范围内，长时间手持操作也不会出现手腕酸胀的问题，力臂的长度经过反复校核，既不会因为力臂过短导致操作扭矩不足、阀关不严，也不会因为力臂过长导致操作时扭矩过载，损坏阀块内部的密封件或者阀芯结构。头部的双孔边缘做了微小的倒角导向，对位卡入时不需要完全目视对准，依靠倒角的导向作用就能顺利滑入卡接位置，在光线不足的设备夹层、管路井道内作业时，能大幅降低对位难度，提升操作效率。杆身和头部、握持段的连接位置都做了圆弧过渡加强，没有应力集中的直角接缝，长期承受扭矩载荷时不会在连接位置出现裂纹，即使偶尔出现过载施力的情况，也只会出现杆身轻微弯曲的塑性变形，不会突然断裂导致操作失控。
