双接口OTG便携U盘结构设计

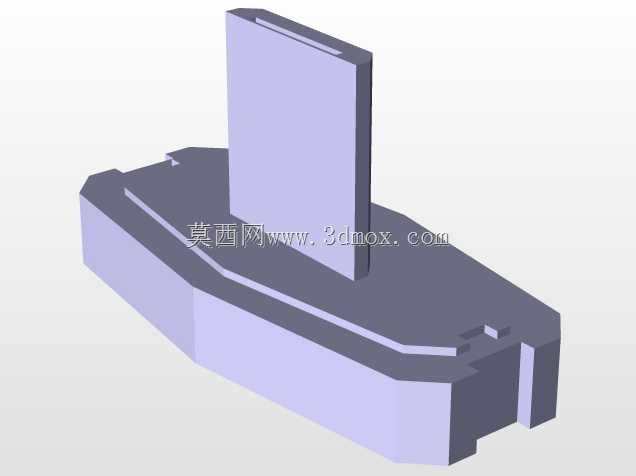

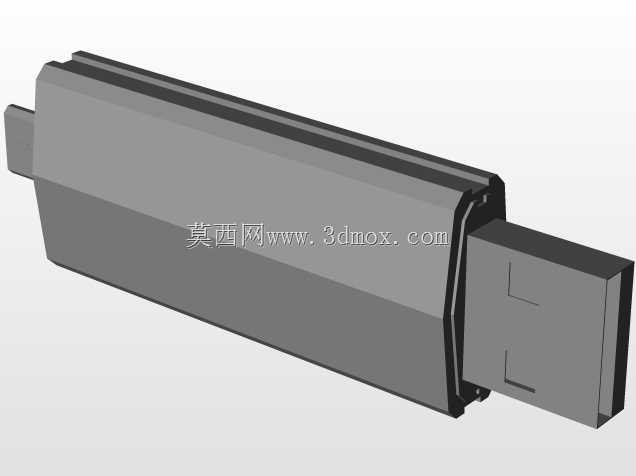

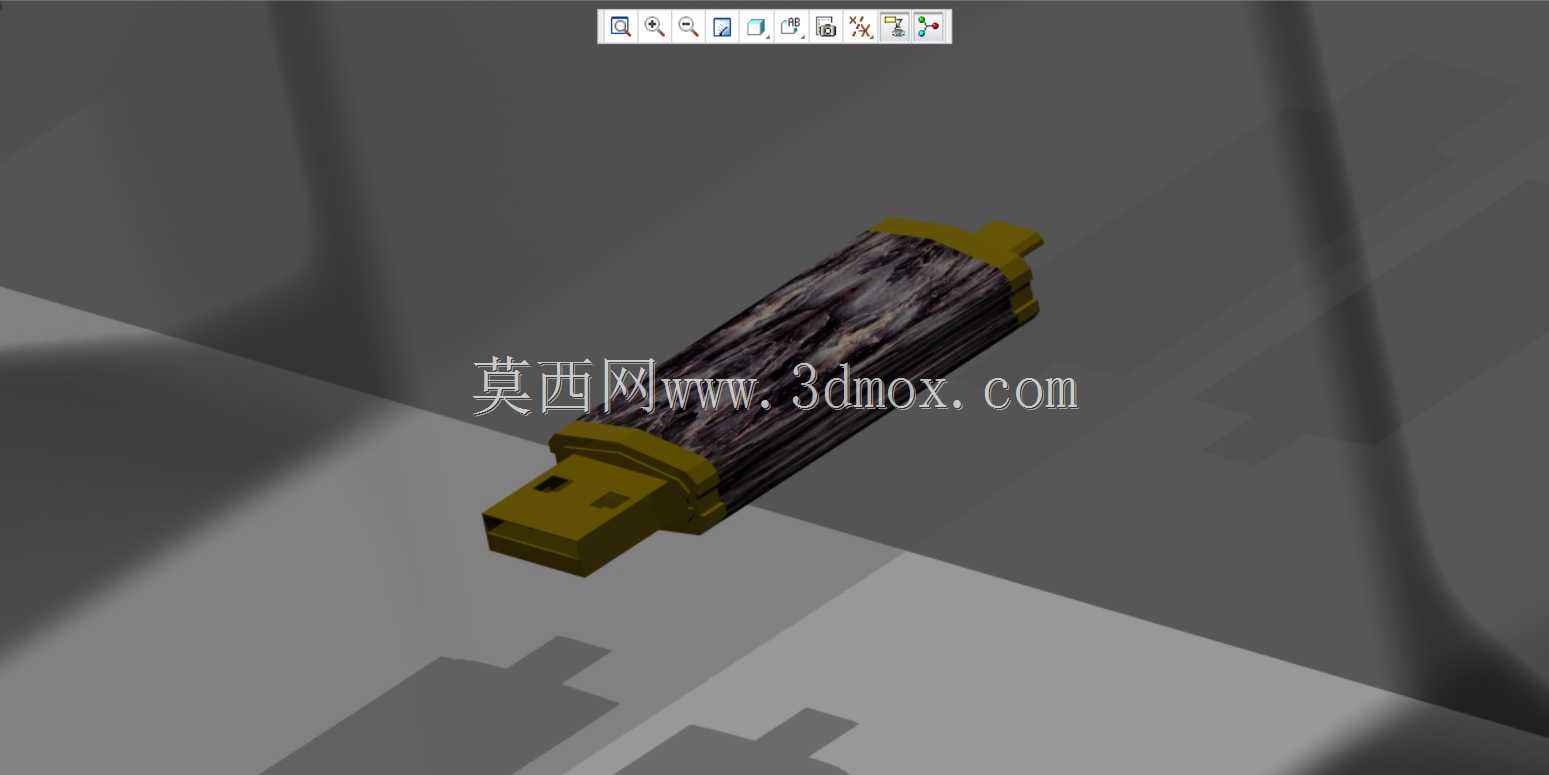

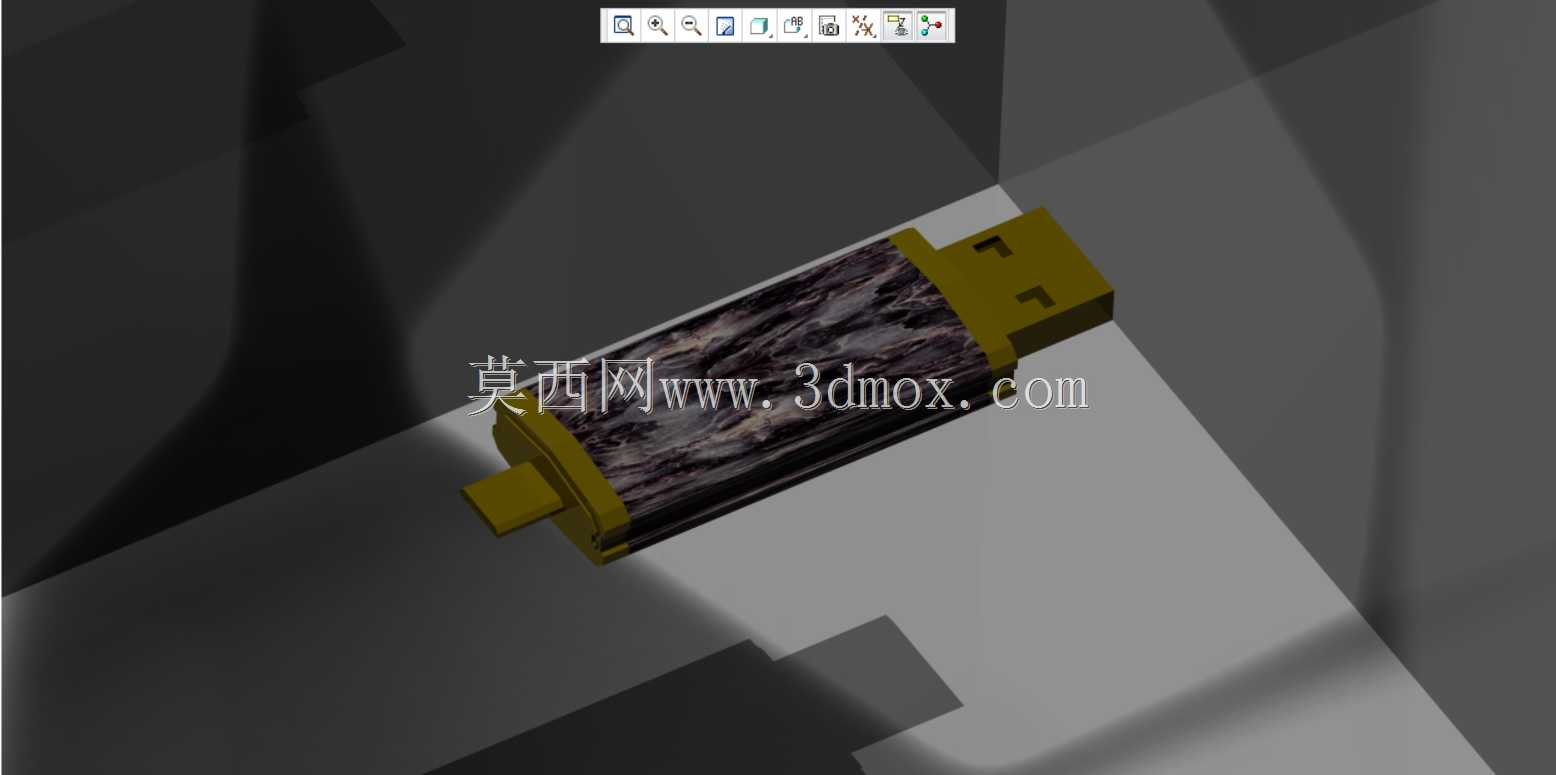

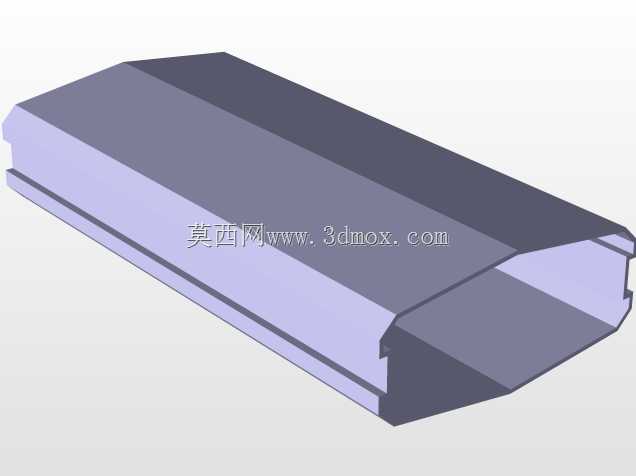

日常现场调试工控设备、外出拷贝机床加工程序时，常遇到手机、平板、工业触控屏没有标准USB-A接口的窘境，普通U盘无法直连，额外带转接头不仅容易遗失，还会因为转接头接触不良导致数据传输中断，这款双接口OTG U盘的结构设计，正是针对这类跨设备数据交互场景做的优化。从结构设计逻辑来看，这款产品将标准USB-A公头与适配移动设备的接口集成在同一壳体两端，省去了额外转接配件的需求，外壳中段做了防滑纹理处理，在车间沾有少量切削液或手上带汗的工况下插拔也不易打滑，两端接口的保护结构采用一体化滑动设计，不用额外分离保护帽，避免了小配件遗失的问题。做结构设计时，首先要控制整体外形尺寸，长度控制在70mm以内，最大直径不超过18mm，保证插入设备接口后不会突出过多，避免在狭小空间内磕碰损坏接口；接口部分的安装边界要严格遵循通用串行总线的机械规范，公头金属部分的伸出长度、壳体与设备接口端面的贴合间隙控制在0.2mm以内，既保证插拔顺畅，又能避免间隙过大导致的晃动松脱。内部PCB板的固定采用壳体卡槽加微量结构胶的方式，不需要额外打螺丝，既控制了整体重量，也能在1.2米自由跌落的工况下保证内部元件不发生位移，两端接口的金属屏蔽层与壳体做等电位连接，降低工业现场电磁干扰对数据传输稳定性的影响。实际使用中，这款产品可以直接在支持OTG功能的移动设备与传统电脑、工控机之间传输数据，不需要经过中间设备中转，对于需要在生产现场快速拷贝设备参数、传输加工代码的从业者来说，能省去不少转接的麻烦，外壳的圆角处理也避免了随身携带时刮蹭口袋或工具包内的其他物品。
