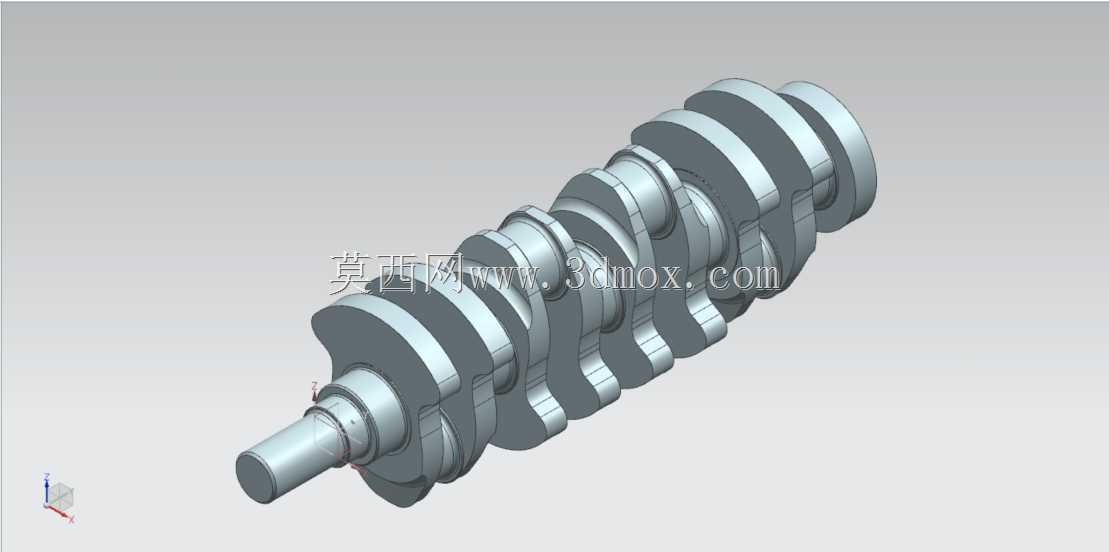

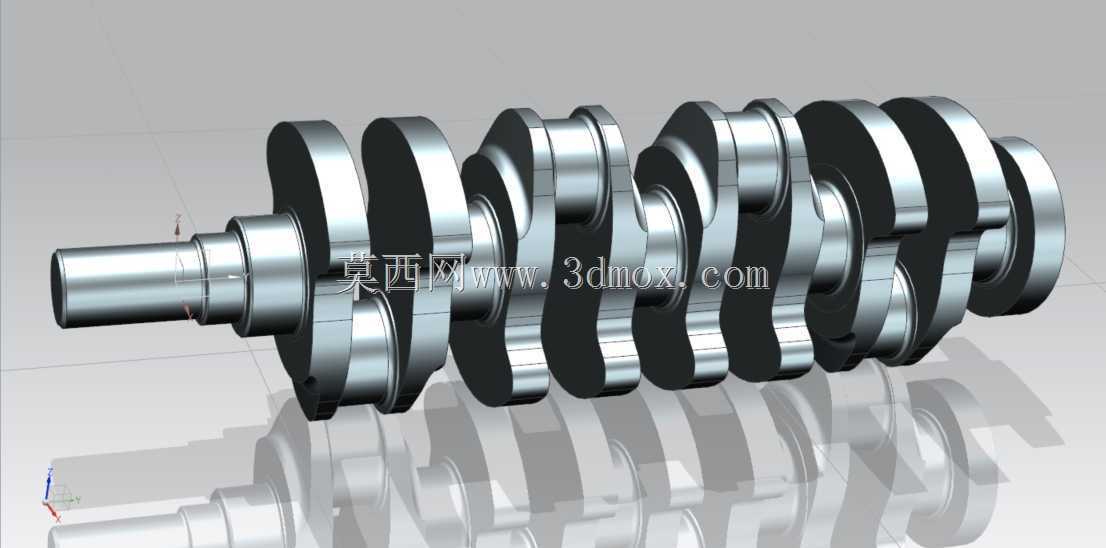

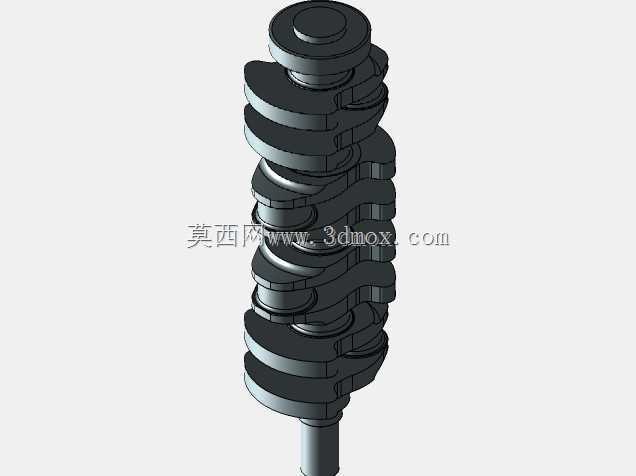

四缸内燃机曲轴精密三维结构

　　曲轴是往复式内燃机中将活塞直线往复运动转化为旋转扭矩输出的核心承载部件，这一四缸曲轴结构适配直列四缸汽油机、柴油机的动力输出需求，广泛配套乘用车动力总成、小型工程机械动力单元、固定式发电机组动力端等场景。在整机工作循环中，四个气缸按点火顺序交替做功，活塞通过连杆将爆发压力传递至连杆轴颈，曲轴依靠自身曲柄臂的偏心布局，把分缸的脉冲推力整合为连续平稳的旋转力矩，向外输出驱动负载，同时驱动凸轮轴、机油泵、水泵等发动机附属部件运转。

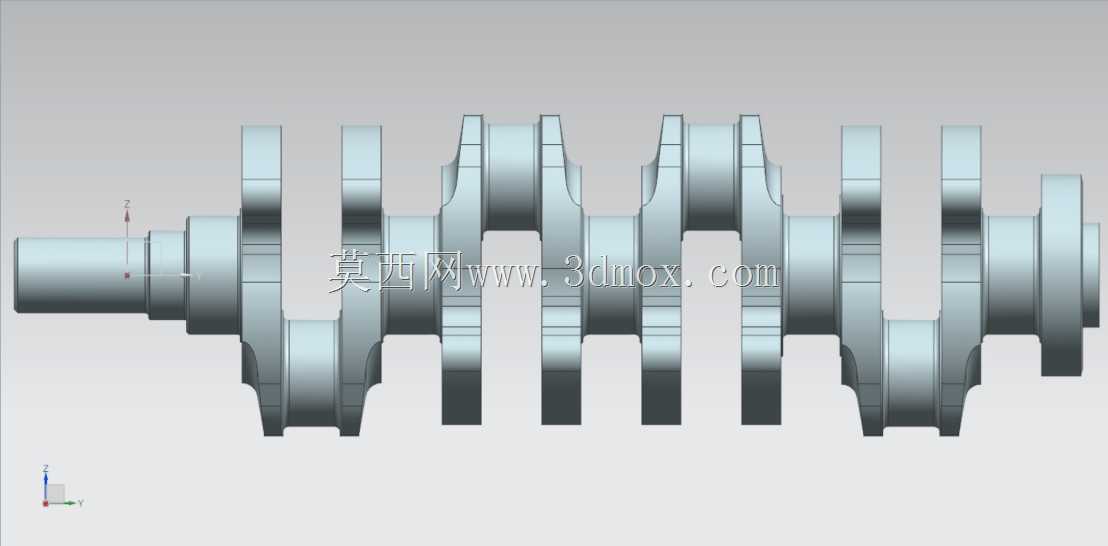

　　从结构设计逻辑来看，该曲轴采用直列四缸机型经典的平面曲轴布局，四个连杆轴颈按180度相位间隔排布，一四缸、二三缸的连杆轴颈分别处于同相位平面，既保证一阶往复惯性力可以完全自平衡，也能让整机点火间隔均匀分布在180度曲轴转角区间，大幅降低运转过程中的振动幅值。曲轴主体沿轴向依次布置前端动力输出轴头、前主轴颈、第一组曲柄连杆轴颈、中间主轴颈、后续三组曲柄连杆轴颈、后端飞轮连接法兰，各轴颈之间通过圆滑过渡的曲柄臂连接，曲柄臂下方集成平衡重结构，用来抵消连杆轴颈偏心旋转产生的离心惯性力，以及活塞连杆组往复运动带来的二阶惯性力矩，避免整机在常用转速区间出现共振。

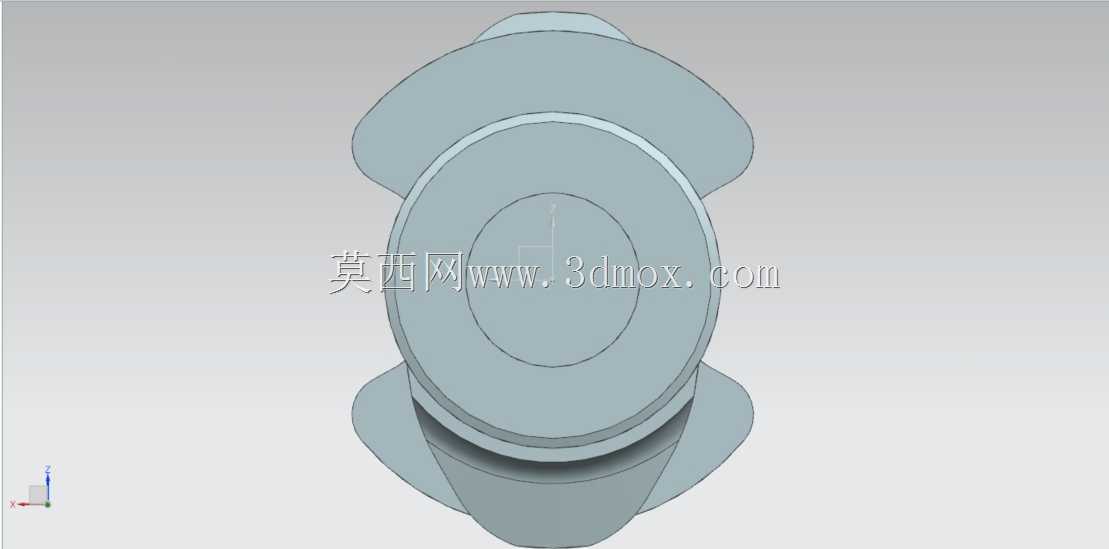

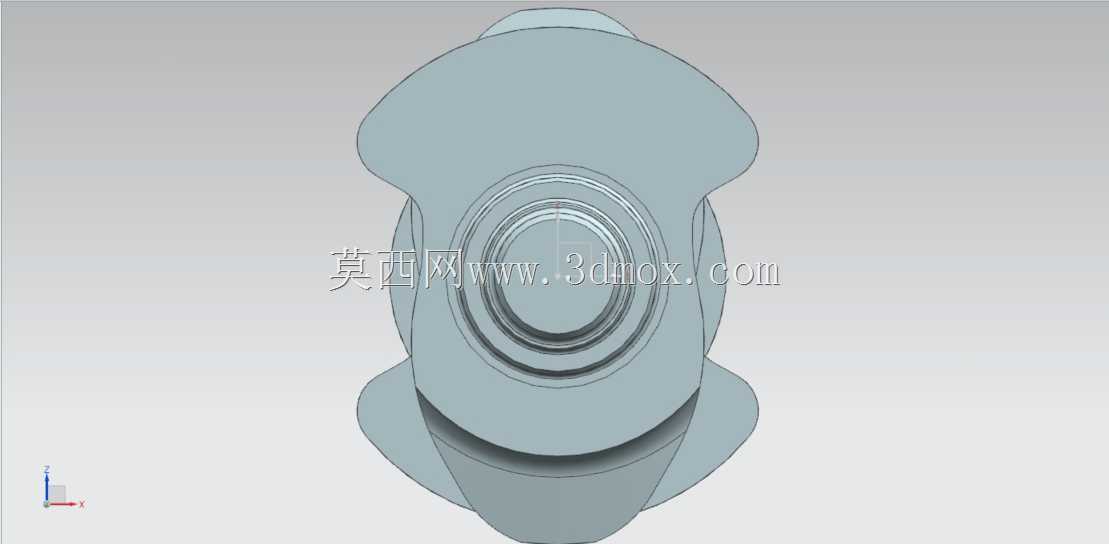

　　建模过程中完整还原了各部位的工程细节：所有主轴颈、连杆轴颈的圆柱面都保留了高精度的同轴度约束关系，轴颈与曲柄臂衔接位置做了大半径圆角过渡，对应实际零件的圆角滚压强化工艺结构，从根源降低应力集中带来的疲劳断裂风险；前端轴头预留了皮带轮、正时齿轮的安装定位轴段与键槽结构，后端法兰面预留了飞轮连接的螺栓孔位与定位止口，完全匹配整机装配的安装边界。轴向尺寸层面，四组曲柄的轴向间距严格对应直列四缸发动机的缸心距设计，主轴颈的支撑跨距经过排布优化，既保证曲轴整体刚性，控制高速运转时的挠曲变形量，也不会因轴向尺寸冗余增加整机长度。外形上各平衡重的轮廓经过避让设计，运转过程中不会与缸体曲轴箱内壁、连杆大端发生运动干涉，轴颈表面的高精度圆柱结构也对应实际加工中的磨削抛光要求，可用于曲轴动力学仿真、疲劳强度校核、装配干涉检查等设计环节。
