NX参数化工业安全围栏结构设计

在工业现场的机器人作业单元、自动化生产线周边，安全围栏是必不可少的物理防护屏障，其核心作用是划分危险作业区域，防止无关人员误入设备运行范围，同时避免作业过程中工件飞溅、机构误动作带来的安全隐患，是车间安全防护体系的基础组成部分。这款参数化安全围栏的设计，完全围绕工业现场的灵活适配需求展开，摒弃了传统固定尺寸围栏需要反复测绘、重复建模的低效模式，通过全参数关联的建模逻辑，让结构设计人员可以根据不同的场地边界、防护高度需求快速调整模型，无需从零开始搭建结构。

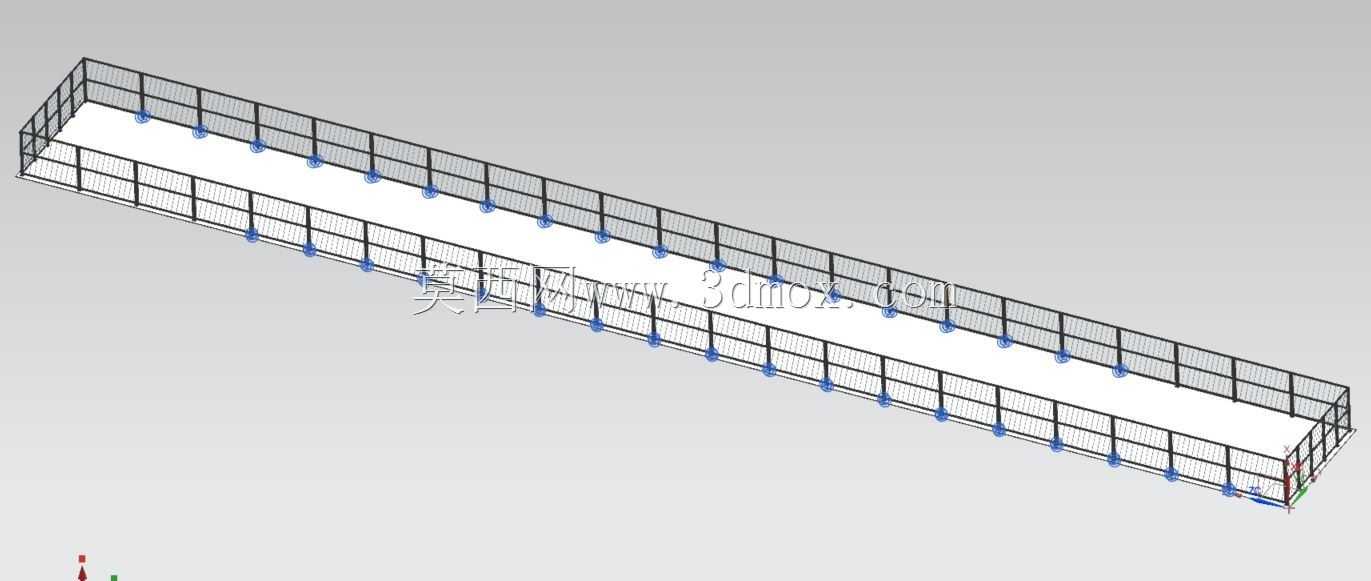

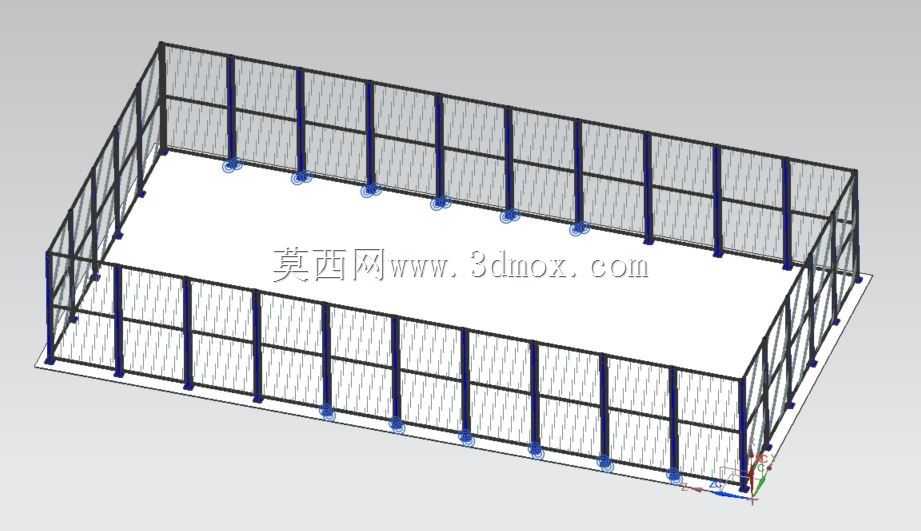

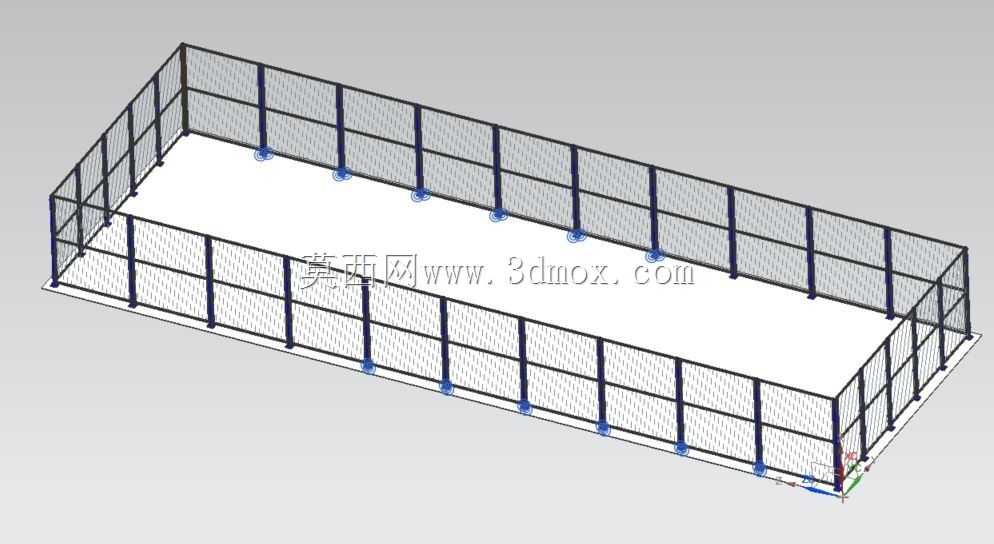

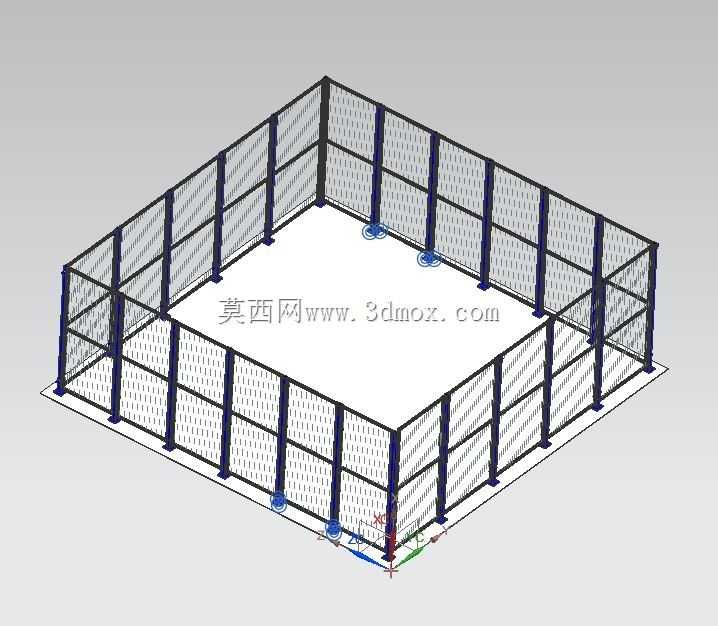

从实际应用场景来看，这类围栏广泛适配焊接机器人工作站、码垛机器人作业区、自动化装配线周边、大型设备检修隔离区等场景，不同场景下对围栏的封闭长度、宽度、整体高度要求差异极大：比如小型装配机器人单元可能仅需要数米周长的围栏，而大型码垛作业区的围栏周长可能达到数十米，且需要根据物料输送口的位置预留对应开口，传统固定模型很难适配这种差异化需求。这款参数化模型将围栏总高度、长度方向立柱数量、宽度方向立柱数量设为核心驱动参数，设计人员只需要输入对应场地的实际尺寸数值，模型就会自动完成所有结构件的排布与更新，包括立柱的间距自动均分、网格面板的尺寸自动匹配、底部固定座的位置自动对应，整个过程不需要手动调整单个零件的尺寸或约束，大幅提升设计效率。

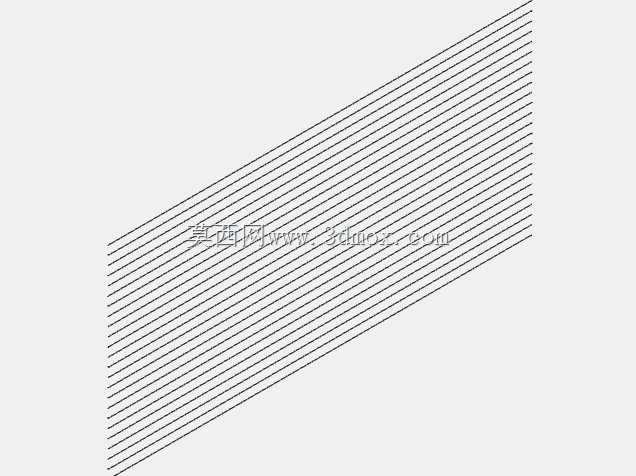

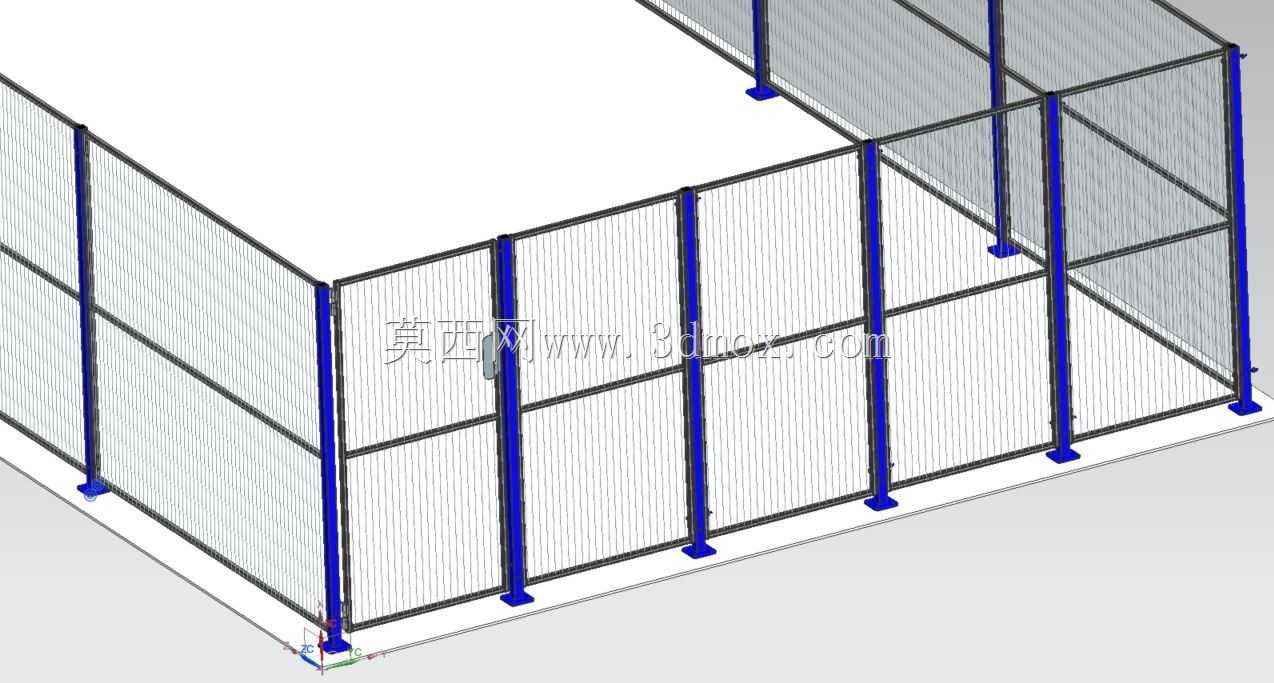

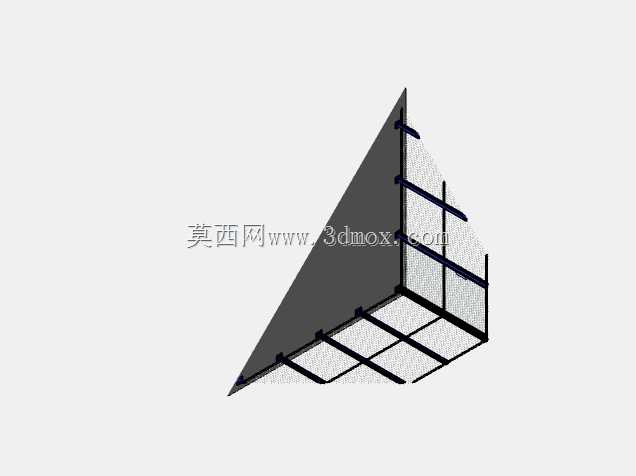

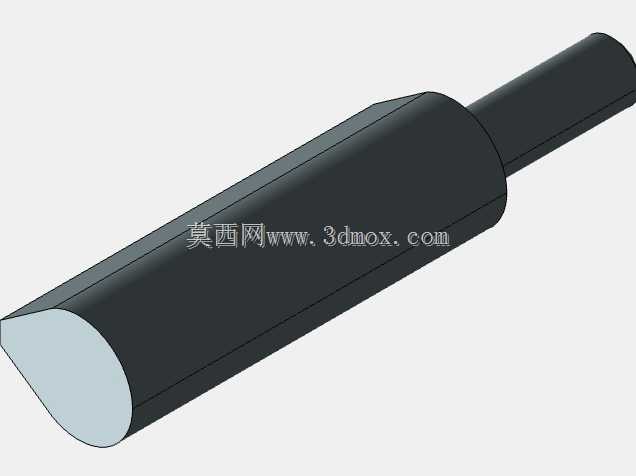

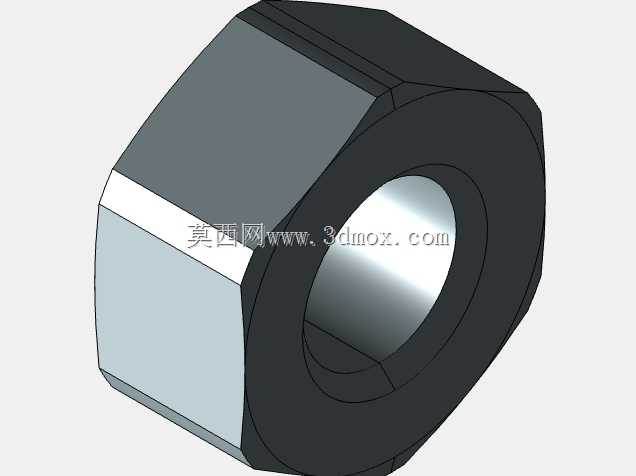

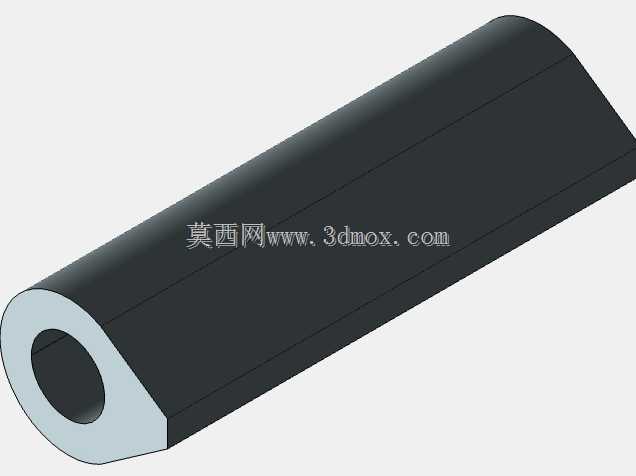

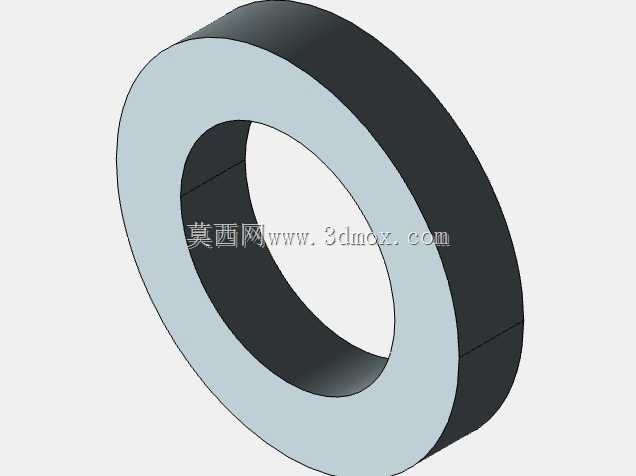

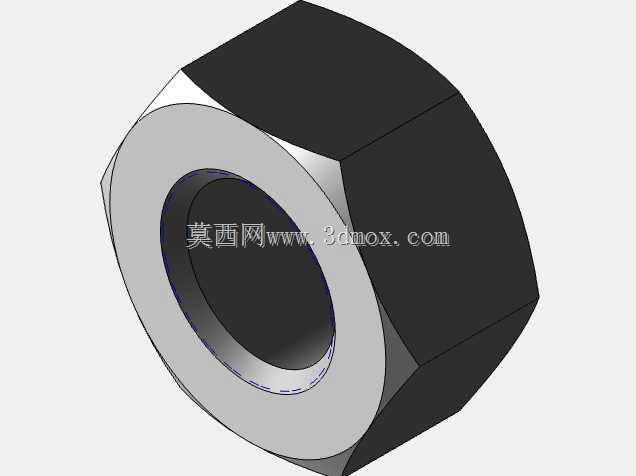

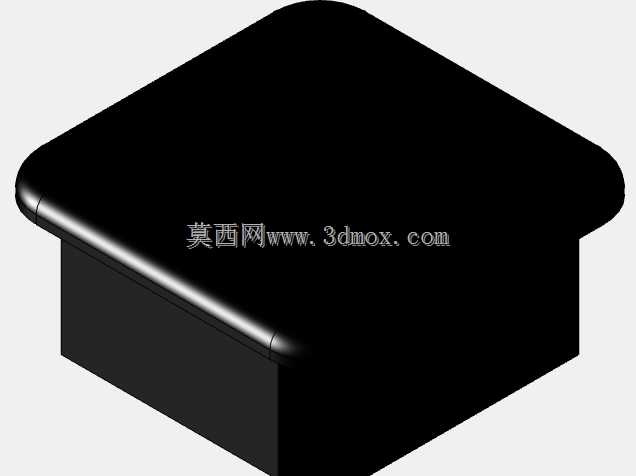

从结构设计思路来看，围栏采用模块化的组成逻辑，整体由方形截面立柱、冲孔网格面板、底部安装法兰、立柱连接紧固件几个核心部分组成。立柱作为主要承力部件，沿围栏周向均匀排布，每根立柱底部都带有安装法兰，可通过膨胀螺栓直接固定在车间混凝土地面上，安装边界完全贴合输入的长宽参数，不会出现尺寸偏移。网格面板嵌装在相邻两根立柱的卡槽内，面板采用钢板冲孔成型，既保证足够的结构强度，避免人员倚靠时变形，又能保持视线通透，方便现场人员观察围栏内部设备的运行状态，同时网格的孔隙尺寸符合安全规范，不会出现肢体误入的风险。

参数化设计带来的一致性优势在批量项目中体现得尤为明显，当同一个厂区内有多个尺寸相近的防护区域时，只需要调整对应参数就能生成适配的模型，所有零件的规格、连接方式完全统一，既可以减少后期加工时的零件种类，降低采购和库存成本，也能保证现场安装时的互换性，不会出现不同区域围栏零件无法通用的问题。同时，参数关联的逻辑从根源上避免了手动调整尺寸时容易出现的配合错误，比如立柱间距与面板长度不匹配、安装孔位错位等问题，所有结构的配合关系都在参数化建模时做了全约束，只要输入的参数在合理范围内，生成的模型就完全符合装配要求，不需要额外做干涉检查。

在安装边界的适配性上，这款模型预留了足够的调整空间，设计人员可以根据现场的地面平整度、是否需要预留检修门、输送线穿过的开口位置等需求，在基础参数之外灵活调整局部结构，比如在指定位置替换为带铰链的检修门面板，或者在对应输送线高度位置调整面板的开孔尺寸，所有调整都会自动关联相邻的结构件，不会出现结构脱节的问题。从实际使用的角度，这种参数化围栏模型可以直接对接后续的加工出图流程，模型调整完成后可以直接导出对应的零件工程图、装配BOM表，不需要二次绘制图纸，大幅缩短从方案设计到现场安装的周期，尤其适合需要快速部署自动化产线的项目场景，能够在保证防护安全合规的前提下，减少设计环节的重复劳动，让结构工程师把更多精力放在防护方案的合理性优化上，而非重复的建模绘图工作。
