直列四缸动力单元装配结构三维数模

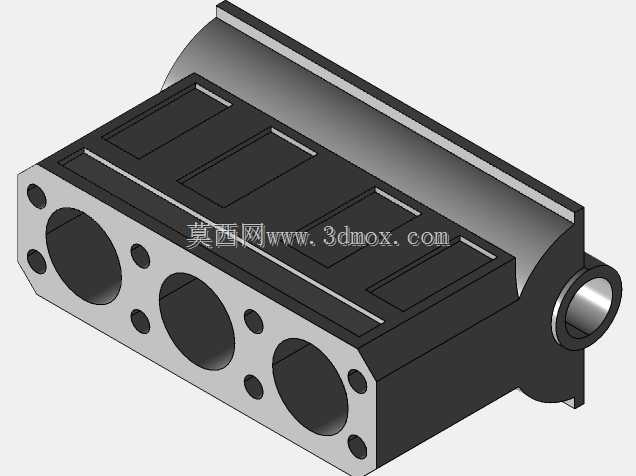

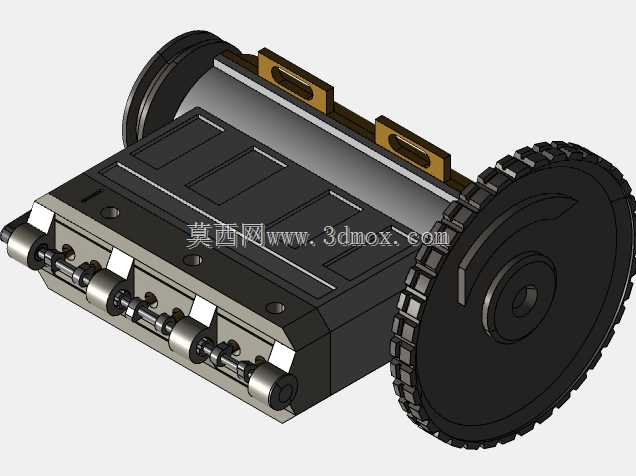

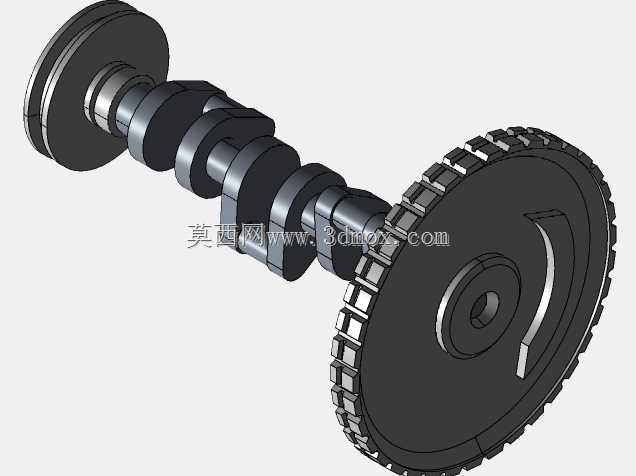

　　这套动力单元装配结构，主要面向小型通用动力配套场景，可适配小型非道路作业机械、教学实训台架、小型特种装备的动力输出需求，整体结构围绕紧凑化、易装配的核心思路设计，所有配合面均预留了合理的装配公差带，能满足常规工况下的动力传递与密封要求。从结构布局来看，主体采用直列四缸的排布形式，缸体部分为一体化铣削成型的基体结构，侧面预留的气门推杆安装孔位同轴度控制在0.02mm以内，可保证推杆往复运动过程中无卡滞，前端集成的带齿传动轮采用渐开线齿形设计，模数匹配常规正时传动系统参数，可直接对接同规格的正时齿轮或同步带轮，实现配气机构与曲轴输出端的精准相位匹配。

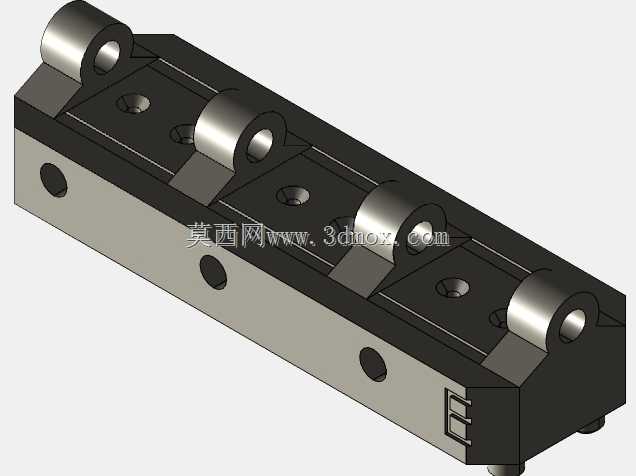

　　顶部的两个安装支脚为对称式布局，安装孔位采用长圆孔设计，可兼容±3mm的安装位置偏差，降低配套机架的加工精度要求，支脚与缸体的连接面设计有0.5mm的密封胶槽，装配时涂覆密封胶后可有效避免润滑油渗漏。在装配逻辑设计上，整套结构遵循从内到外、从下到上的装配顺序，所有螺纹连接位置均预留了标准扳手的操作空间，无需特殊工装即可完成整机组装：装配前需对所有部件进行彻底清洗，内孔位置需使用沾有白色油的抹布反复擦拭，确认无铁屑、毛刺残留后再进行后续操作，所有螺纹、螺栓、螺柱和垫圈需逐一检查规格匹配度，避免错装漏装，整个装配过程需在无尘、光线充足的环境中开展，按部就班完成各部件的定位与紧固，避免强行敲击导致配合面损伤。

　　从安装边界来看，整机横向最大尺寸为传动轮的齿顶圆直径，纵向尺寸以缸体前后端面为界，顶部支脚的安装面为整机的最高基准面，底部油底壳位置预留了15mm的放油操作空间，侧面的气门组件突出缸体表面的距离控制在20mm以内，可避免与周边机架部件发生运动干涉。这套结构的功能特性覆盖了常规内燃机的核心配气、动力输出、安装固定需求，缸体内部的润滑油道采用一体化钻孔成型，减少了外接管路的渗漏风险，前端传动轮的齿面经过硬化处理，可承受长期往复传动的磨损，各运动部件之间的配合间隙均按照通用内燃机的设计标准设定，可保证常温工况下的稳定运行。

　　在实际应用中，这套结构既可以作为教学场景下的内燃机装配实训载体，帮助学员理解直列发动机的结构组成与装配逻辑，也可以作为小型特种装备的动力单元基础数模，设计人员可在此基础上调整缸径、行程参数，匹配不同的功率输出需求，还可用于虚拟装配仿真、干涉检查等前期设计验证环节，减少物理样机的试制成本。设计过程中重点考虑了装配工艺性，所有部件均具备良好的拆装可达性，后期维护时无需拆解整机主体即可完成气门间隙调整、密封件更换等常规维保操作，各连接位置的紧固件均采用通用标准件，无需定制特殊规格配件，降低了后期的运维成本。
