十八英寸轻型四孔槽面带轮毂滑轮结构

　　在起重吊装、物料输送、阀门远程操控、索道导向等诸多工业场景里，滑轮是承担绳索导向、载荷传递、力方向改变的核心基础零件，这款十八英寸规格的轻型滑轮，正是针对中低载荷、长行程导向的工况做的定向结构设计，区别于重型铸钢滑轮的厚重结构，这款轻型件在保证轮体强度的前提下做了充分的轻量化处理，适配对安装重量有要求的设备端使用。从结构设计逻辑来看，轮体采用单槽面设计，槽型弧度匹配常规直径的钢丝绳、尼龙绳的缠绕曲率，避免绳索在轮面出现卡滞、偏磨的问题，轮缘做了加厚翻边处理，防止绳索受侧向力时从轮槽脱出，这一点在户外吊装、阀门远距离操作的场景里尤为重要——很多现场故障都来自绳索受横向扰动脱槽，直接导致操作失效甚至安全隐患。

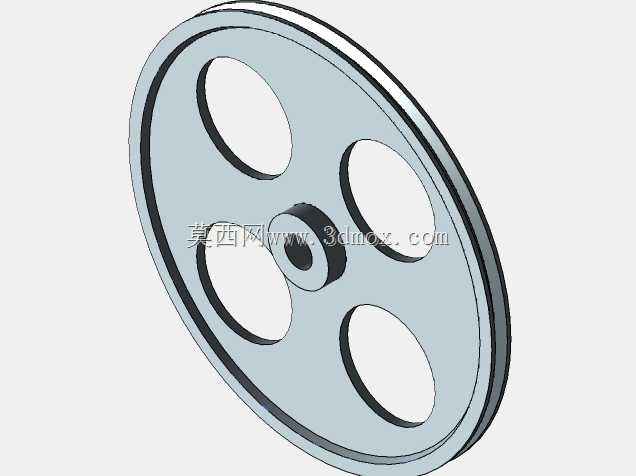

　　轮辐部分没有采用整幅板式结构，而是均匀开设四个圆形减重孔，四个孔沿轮体中心轴对称分布，既不会破坏轮体的整体动平衡性能，又能大幅降低轮体自身重量，同时减少轮体转动时的风阻，在户外高空安装的场景下，更低的自重能降低安装支架的载荷负担，也方便现场人员徒手完成装配调整。中心轮毂部分做了凸起的轴套结构，轴孔的尺寸匹配常规的销轴安装公差，轮毂端面高出轮辐平面，安装时可以让轴承或者轴套的定位端面完全贴合，避免轮体转动时和两侧的安装支架发生摩擦，这个细节很多新手建模时容易忽略，往往把轮毂和轮辐做平，实际装配时就会出现轮面蹭支架的问题，导致转动阻力陡增，磨损加快。从安装边界来看，十八英寸的轮径决定了绳索的最小弯曲半径，选型时要注意搭配的绳索直径不能超过轮槽的适配范围，否则绳索长期处于过小弯曲半径的状态会加速内部钢丝的疲劳断丝，大幅缩短使用寿命；轮体的总厚度、轮毂的凸起高度、中心轴孔的直径，共同决定了配套安装支架的开档尺寸、销轴的直径选型，建模时已经把这些安装配合面的公差基准做了预留，不管是做3D打印样件验证，还是直接出机加工图纸生产，都不需要再做额外的结构调整。

　　实际应用中，这类轻型滑轮除了用在阀门的远程操作机构上，还可以用在小型起重设备的导向端、自动化生产线的物料牵引导向、温室大棚的卷帘机构传动、小型索道的支撑导向等场景，相比同尺寸的重型滑轮，它的转动惯量更小，牵引时需要的初始拉力更低，对于小功率驱动的牵引场景来说适配性更好。设计时也充分考虑了加工工艺性，轮体的所有转角都做了圆角过渡，没有尖锐的应力集中棱角，不管是采用铸铁铸造后机加工，还是采用钢板切割焊接成型，都能顺利完成加工，不会出现工艺死角；轮槽的表面粗糙度要求控制在合理范围，既不会因为过于粗糙加速绳索磨损，也不会因为过高的表面要求增加不必要的加工成本。

　　很多选型人员在选滑轮时只看额定载荷和轮径，忽略了轮毂长度和安装支架的匹配，这款滑轮的轮毂长度是按照常规安装支架的标准开档设计的，不需要额外加装垫片调整间隙，装配时只要把销轴穿入，两端加装开口销或者轴端挡圈就能完成固定，后期维护时拆卸也很方便，不需要专用工具就能完成轮体的更换。另外四个减重孔的设计除了减重，还可以作为转动时的检查孔，日常巡检时可以透过孔观察中心轴的润滑状态、轴套的磨损情况，不用把整个滑轮拆下来就能完成基础的状态检查，对于高空安装、不易拆卸的工位来说，这个设计能大幅降低后期维护的工作量。轮槽的深度经过反复校核，保证绳索在最大偏角状态下依然有足够的接触长度，不会出现点接触导致的绳索局部压溃，很多廉价滑轮为了省材料把轮槽做的很浅，稍微有点偏角绳索就会蹭到轮缘，不仅磨损快，还容易出现绳索跳出的问题，这款结构在设计时就按照最大5度的绳索偏角做了干涉校验，完全覆盖常规工况下的偏摆范围。
