正交锥齿轮副精密传动结构

　　这套锥齿轮副用于相交轴之间的旋转运动与扭矩传递，两轴呈正交布置，常见于需要把动力从一个平面折转90°送入另一平面的设备内部。实际装机时，这类结构广泛出现在小型减速箱、进给机构、回转工作台、输送换向装置、农业机具分动部位以及轻工设备的转角传动段。与平行轴圆柱齿轮不同，锥齿轮的节锥面沿轴线方向收敛，轮齿分布在圆锥面上，啮合过程中齿面接触线随转角连续变化，因此对轴向位置、背锥对齐和齿侧间隙都比普通直齿轮更敏感。

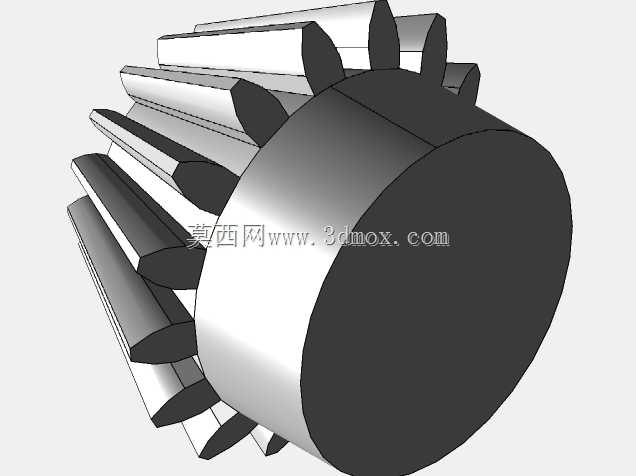

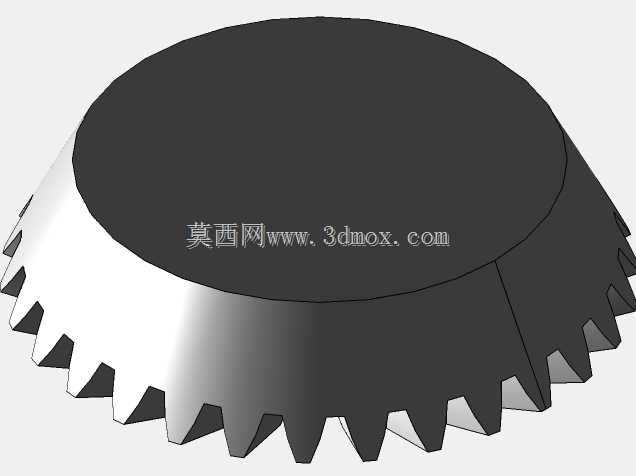

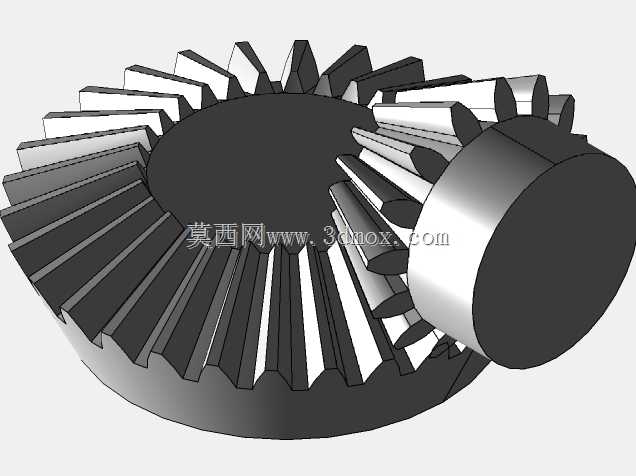

　　从结构组成看，模型包含一个大尺寸端面锥齿轮和一个小尺寸主动锥齿轮。大齿轮外缘沿圆周均布锥形直齿，中心保留轮毂与安装孔区域，可通过轴孔、键槽或紧固件与从动轴连接；小齿轮一端为锥形齿部，另一端延伸出圆柱轴段，便于装入轴承位并与动力端对接。两者轴线在空间中交于一点，装配时应保证节锥顶点重合，否则会出现齿面一端接触、另一端悬空的偏载现象。现场调试通常通过垫片调整小齿轮轴向窜动，再配合大齿轮轴向位置微调，使接触斑点落在齿面中部并略偏小端，运转后再根据印痕向大端或齿顶方向修正。

　　齿形设计围绕稳定啮合展开。直齿锥齿轮加工与建模相对直观，齿向沿节锥母线方向，适合中低速、中等冲击、润滑条件一般的传动场合。模型中大小齿轮形成明确齿数搭配，可用于演示减速比与转向关系：动力由小齿轮输入后，大齿轮以较低转速、较大扭矩输出，同时完成轴线方向转换。设计时需要关注齿顶间隙、根切风险和轮齿壁厚，小齿轮齿数较少，若参数选取不当，齿根容易变弱；大齿轮虽然承载齿面更多，但轮毂直径、辐板厚度和齿圈过渡圆角会直接影响刚性。

　　安装边界方面，锥齿轮不能只按齿轮外径预留空间。大齿轮的齿顶圆位于大端，沿轴向朝小端逐渐收缩，箱体内部需要留出圆锥齿圈的回转包络空间；小齿轮除齿部外还要考虑轴段、轴承、挡圈或联轴器位置，两轴附近应保留调整垫片和拆装工具的操作空间。箱体轴承孔的同轴度、端面垂直度以及两轴交点位置，是控制噪声和温升的关键。若轴承支撑跨距不足，轴受载挠曲会破坏齿面贴合，早期表现为局部发热、异响和齿面拉伤。

　　在三维建模阶段，轮齿部分不能仅以外观阵列替代，齿廓、齿顶锥、齿根锥和背锥关系需要保持一致，才能用于干涉检查和运动仿真。装配体中应保留齿轮轴线、节锥交点和基准面，方便后续工程图生成公差标注。对结构设计人员而言，这套模型可直接用于转角传动方案校核：先确认输入转速、扭矩和工况系数，再校核齿面接触强度与齿根弯曲强度，最后根据箱体空间确定轮毂长度、轴径和固定方式。对设备选型人员来说，它直观呈现了锥齿轮副的啮合姿态、安装方向和空间占用，有助于在布局阶段判断动力转向、检修开口与润滑路径是否合理。

　　使用中还需注意润滑与防护。开式布置可采用脂润滑，但粉尘环境下应加防护罩；闭式箱体内多采用油浴或飞溅润滑，油量应使大齿轮下部能带油进入啮合区，同时避免因浸油过深造成搅油发热。轮齿啮合区侧方应留出回油通道，轴承处需设置密封或挡油结构。维护时重点检查齿面接触斑点、轴承游隙和锁紧件状态；若出现均匀磨损，可通过调整轴向位置恢复侧隙，若齿面出现台阶或点蚀，则应成对更换，避免新旧齿轮啮合不良。整体来看，该结构把换向、减速和扭矩传递集中在紧凑区域内，是通用机械中非常典型的正交传动解决方案。
