参数化锥齿轮副传动结构

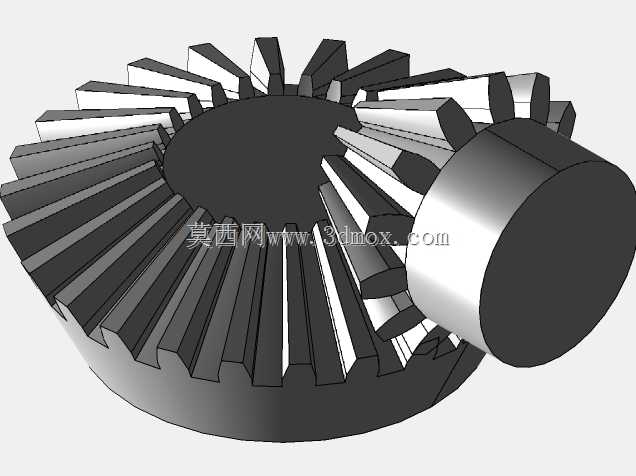

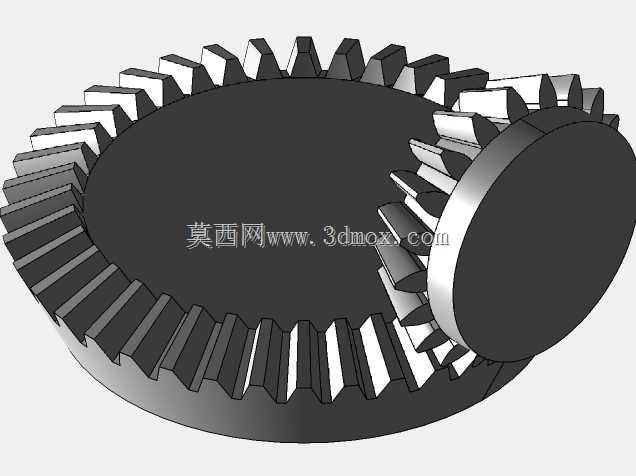

　　这套锥齿轮副主要用于相交轴之间的运动和扭矩传递，常见于需要把动力方向折转90°的传动布局。在小型设备、工程机械附件、输送换向机构、农机传动箱以及一些专用工装里，输入端和输出端往往无法布置在同一条轴线上，直齿圆柱齿轮无法完成换向，锥齿轮便成为比较直接的方案。模型中大轮与小轮轴线呈相交布置，齿面沿圆锥面展开，啮合时轮齿从一端逐步进入接触，再从另一端退出，能够把旋转运动稳定地传递到垂直方向。

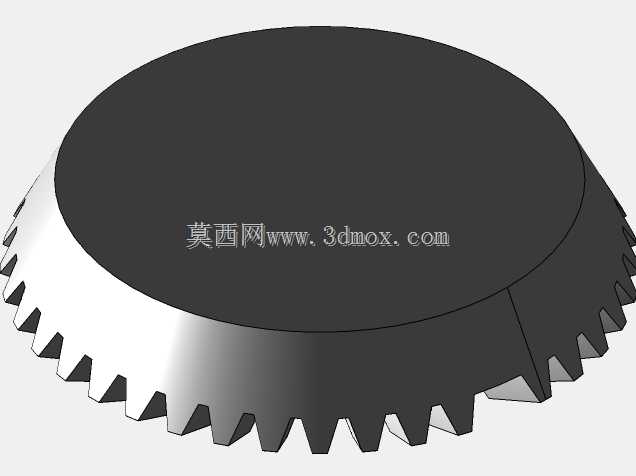

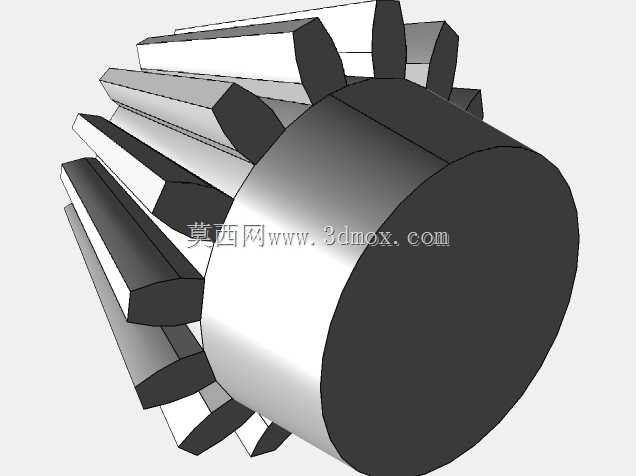

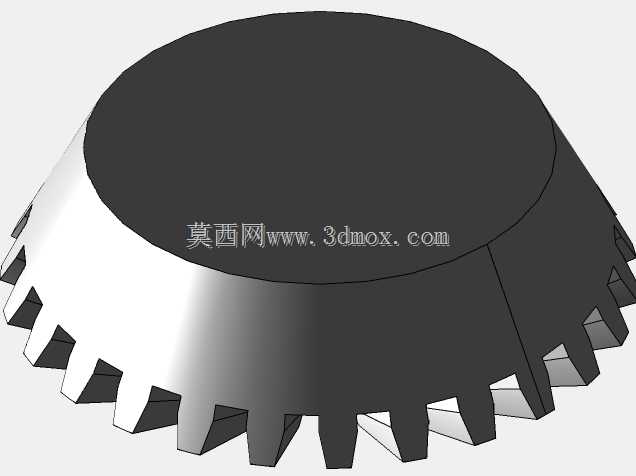

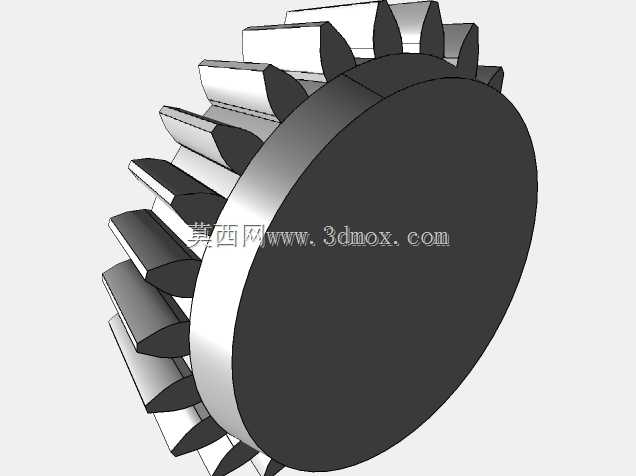

　　从结构外形看，大锥齿轮采用盘式结构，背部形成较宽的支撑锥面，中心预留轮毂与安装孔区域，便于与轴、法兰或轴承座配合。小锥齿轮与轴段做成一体化表达，端部圆柱部分可作为轴承支承、联轴器连接或输入轴安装边界。这样的造型并非单纯为了外观，而是对应实际装配关系：小轮通常悬伸或支承在一对轴承之间，大轮则通过键连接、锁紧螺母或法兰压紧固定在输出轴上。设计时需要同时关注齿顶圆、背锥面、轮毂外径和轴段长度，因为这些尺寸会直接影响箱体内部空间、轴承位置以及润滑腔的避让。

　　齿形部分采用直齿锥齿轮思路，轮齿沿圆锥母线方向分布，齿顶厚度从大端向小端逐渐收缩。实际建模时，齿形不能只按平面齿轮拉伸处理，必须围绕节锥角、根锥角、面锥角和齿宽建立关系。大端模数决定轮齿的基本承载能力，小端齿顶过薄则会造成加工困难和应力集中，因此齿宽不宜盲目取大。对于小尺寸齿轮组，齿数过少时容易出现根切，齿顶变尖也会更明显；大轮齿数较多时，啮合重叠相对平稳，但外径和箱体尺寸随之增加。齿数搭配不仅影响速比，也影响轴向力方向、轴承选型和润滑飞溅路径。

　　在传动用途上，这类齿轮副适合中低速、中等载荷、对噪声要求不过分苛刻的场合。与弧齿锥齿轮相比，直齿锥齿轮制造和检验更直接，轴向力规律较容易判断，小批量设备维修替换也更方便；不足在于啮合冲击相对明显，高速工况下噪声和振动会放大。因此在方案阶段，如果设备输入转速较高，通常会在小轮前端增加减速级，或通过联轴器、皮带轮降低锥齿轮副的工作转速。若用于手动调节机构、夹具换向装置、轻量输送辊道或工程机械辅助传动，该结构则能体现出结构紧凑、换向直接、成本可控的优势。

　　安装边界是这类零件能否落地的关键。小轮轴段需要预留轴承宽度、定位轴肩和锁紧空间，轴端不能与箱体盖板发生干涉；大轮背面与轴承、隔套、挡圈之间也要留出装配间隙。两轮啮合位置应保证节锥顶点重合，若轴向定位偏差过大，会出现接触斑偏向齿端、局部载荷集中、反向间隙增大等问题。实际箱体设计中，常通过调整垫片来控制小轮轴向位置，再通过大轮侧轴承压盖微调侧隙。模型中把齿轮、轮毂和轴段连续表达，有利于在三维环境里检查齿顶与箱壁、润滑管路、紧固件之间的最小距离。

　　参数化建模的价值在于速比和尺寸调整时能够快速再生。齿数以变量方式驱动节锥角，模数变化会联动齿顶高、齿根高、齿宽和外径，轴径变化则影响轮毂孔径与键槽尺寸。需要注意的是，参数之间并非任意组合都能生成合理齿形，齿数、齿顶厚和螺旋方向存在约束。小轮齿数偏少、齿宽过大或压力角选择不当时，齿顶可能尖薄到无法加工；大轮尺寸过大而齿宽过长，又会使小端齿槽狭窄，刀具通过性变差。建模过程中应保留背锥、分度圆锥和安装轴颈作为参考几何，便于后续工程图剖视、齿部检验和装配校核。

　　从受力角度看，锥齿轮啮合时同时存在圆周力、径向力和轴向力。小轮与大轮的轴向力方向随转动方向变化，轴承布置要能承受双向轴向载荷，不能只按径向轴承受力。齿面接触区理想状态应位于齿宽中部并略偏小端，这样受载后接触斑有扩展余地。若装配后接触斑集中在大端，说明轮齿进入啮合时冲击偏大；若集中在小端，则齿端容易过载磨损。三维结构设计时把齿部、轴肩、轴承位和润滑空间一并考虑，能够减少样机阶段反复拆箱调整的工作量。

　　整体来看，该模型适合作为相交轴传动机构的基础设计参考，既可用于换向齿轮箱的结构布局，也可用于教学演示、设备选型校核和非标机构方案验证。使用时应围绕实际速比、轴径、中心高、箱体壁厚和轴承位置继续细化，而不是孤立地看待齿轮外形。只有把齿面啮合、轴系支承、装配调整和维护空间同时纳入三维校核，锥齿轮副才能在设备中稳定承担动力换向与扭矩传递功能。
