带轮毂直齿锥齿轮传动零件结构设计

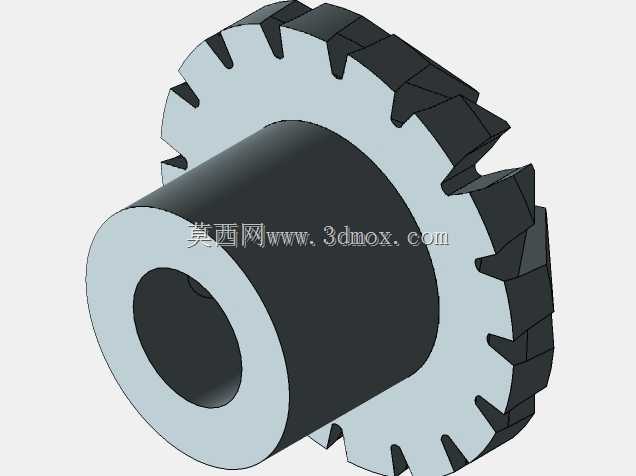

　　在中小功率的相交轴传动场景里，这类带一体式轮毂的直齿锥齿轮是应用频次极高的基础传动元件，常见于阀门驱动机构、小型仪表传动箱、轻工设备的转角动力传递工位，用来实现两相交轴之间的旋转运动与扭矩传输，通常轴交角采用90度的标准配置，适配绝大多数需要直角转向的紧凑传动布局。从结构设计逻辑来看，这个零件采用轮毂与齿圈一体化的结构形式，中间的通孔为轴安装孔，用来与动力输入或者输出轴进行配合，通常会根据实际载荷需求选择间隙配合或者过渡配合，部分需要传递大扭矩的工况下，还会在孔内加工键槽来实现周向固定，避免齿轮与轴之间出现相对转动导致传动失效。

　　齿部采用直齿锥齿的齿形设计，相比螺旋锥齿轮，直齿结构的加工难度更低，装配调整的容错空间更大，不需要复杂的轴向位置补偿，适合转速不超过1500转每分、传动功率在10千瓦以内的中低速轻载传动场景，日常维护的门槛也更低，不需要专门的啮合间隙调整工装就能完成装配。齿圈部分的齿形沿锥面均匀分布，每个轮齿的齿厚从大端到小端逐渐收窄，建模过程中需要严格遵循锥齿轮的背锥展开原理，先确定分度圆锥角、齿顶高系数、顶隙系数等基础齿形参数，再通过渐开线轮廓沿分度锥母线扫描切除生成轮齿，保证轮齿啮合时的接触斑点处于齿面中部，避免出现偏载导致的轮齿早期磨损。

　　轮毂部分的轴向长度设计需要匹配安装位置的轴段长度，既要保证与轴的配合长度足够传递额定扭矩，避免配合面压溃，又要控制整体轴向尺寸，减少不必要的空间占用，轮毂外圆与齿圈大端端面采用圆角过渡，减少应力集中，避免在交变载荷作用下轮毂与齿圈连接位置出现疲劳裂纹。从安装边界来看，这类锥齿轮的安装需要保证配对齿轮的分度圆锥顶点重合，轴向定位通常依靠轴肩或者轴用挡圈实现，装配时需要调整两齿轮的轴向位置，保证齿侧间隙在合理范围内，间隙过小会导致轮齿啮合卡滞、运转发热严重，间隙过大则会出现传动回程误差，影响传动精度，在仪表类的精密传动场景下，齿侧间隙通常控制在0.05到0.15毫米之间，普通动力传动场景可以适当放大到0.2到0.3毫米。

　　实际应用中，这类锥齿轮常和同模数的配对锥齿轮组合使用，安装在阀块的驱动端，将手动旋钮或者电机的水平转动转换为阀杆的垂直转动，实现阀门的开度调节，相比蜗轮蜗杆传动，锥齿轮传动的效率更高，反向传动没有自锁特性，适合需要双向调节的阀门结构。建模过程中需要注意轮齿的拔模方向与加工工艺匹配，若采用铣削加工，轮齿的小端不能出现结构干涉，保证铣刀可以完整走刀加工出整个齿面；轮毂端面需要预留装夹工艺余量的位置，方便加工时的工件定位。齿顶部分的倒角设计也不能忽略，沿齿顶轮廓做小尺寸倒角，既可以去除加工毛刺，避免装配时划伤操作人员，也能减少轮齿啮合时的边缘接触，降低啮合噪音。在材料选择上，这类轻载传动的锥齿轮通常采用45号钢调质处理，齿面硬度达到HB220到250就能满足使用需求，部分有耐腐蚀要求的工况下也可以采用尼龙或者工程塑料注塑成型，运转噪音更低，不需要额外润滑，但承载能力会相应下降。结构设计时还要考虑动平衡性能，因为轮齿沿圆周均匀分布，只要保证加工时的齿距误差控制在公差范围内，高速运转时不会出现过大的离心振动，对于转速较高的应用场景，还可以在装配后做整体动平衡校正，减少运转时的轴承负载。
