氢燃料电池电堆层叠结构三维设计

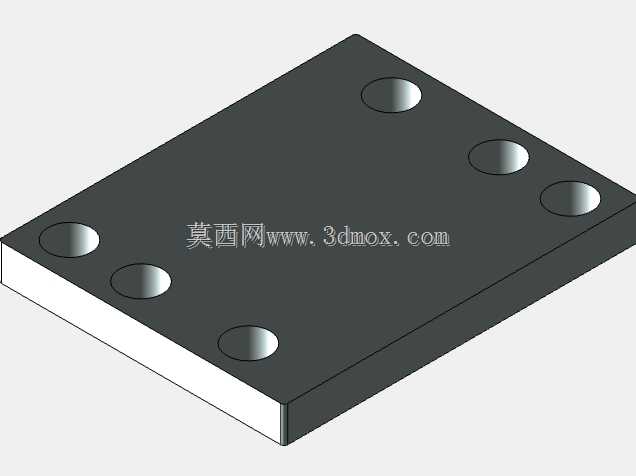

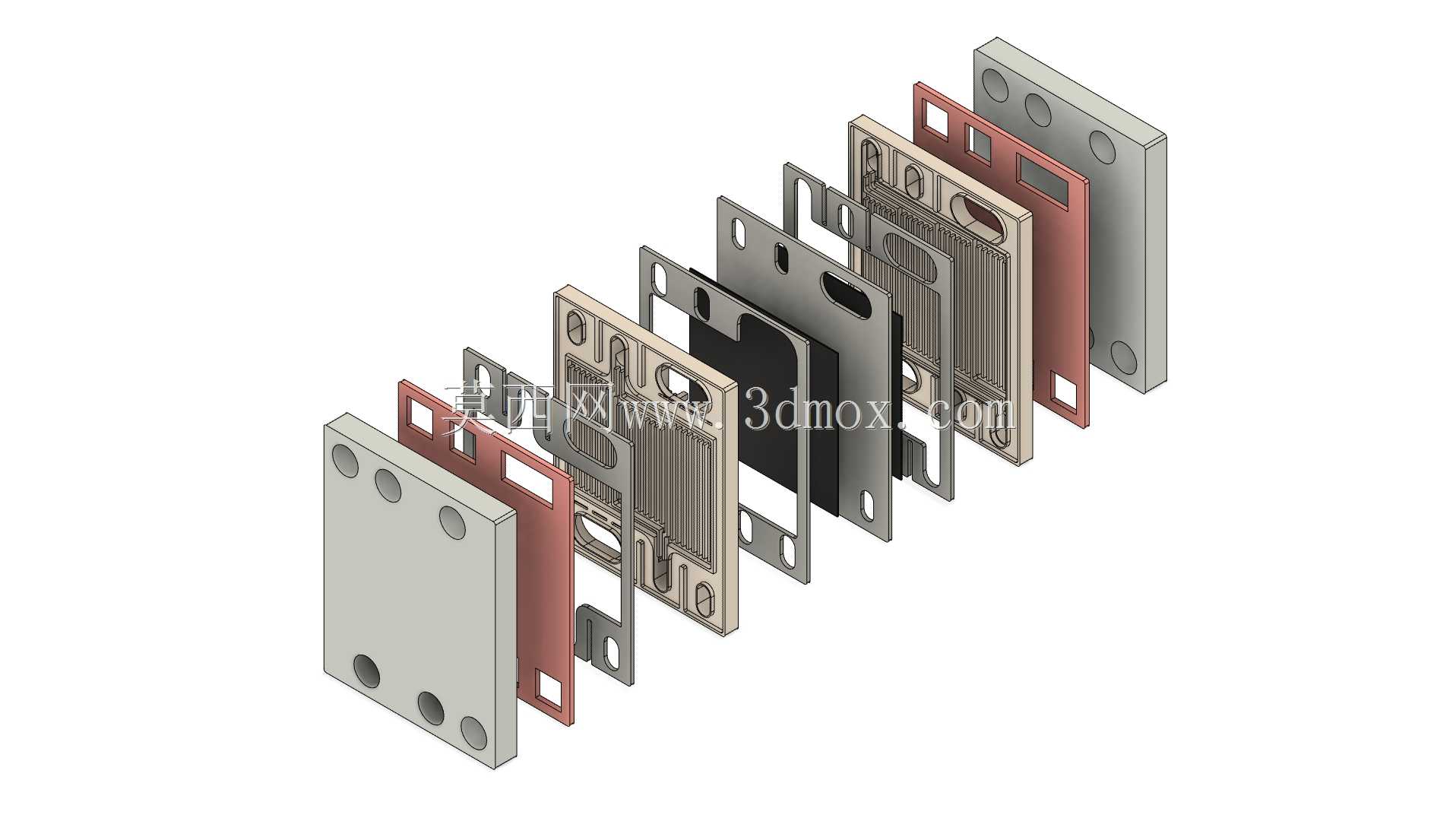

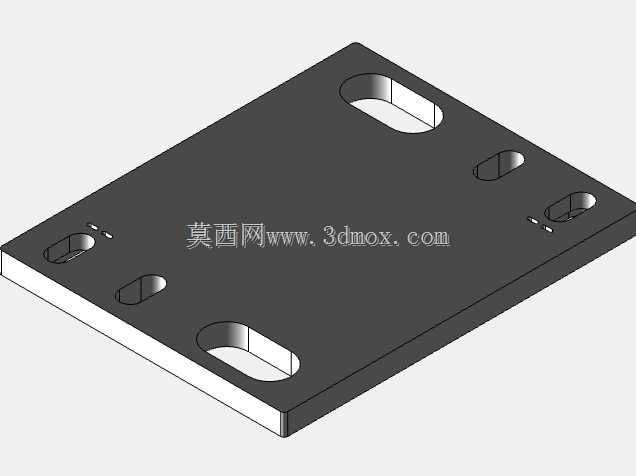

　　这套层叠结构的氢燃料电池组件，核心面向分布式氢能发电、备用电源、小型动力装置的应用场景，区别于传统内燃机的燃烧做功逻辑，整套结构通过电化学反应将氢气的化学能直接转化为电能，没有卡诺循环的效率限制，实际运行过程中排放物仅为纯水，适配零碳能源体系下的供电需求。从结构拆解视角看，整套组件采用模块化层叠设计思路，两端的端板承担整体压紧与安装定位功能，端板上预留的通孔用于穿装拉紧螺栓，可根据输出功率需求灵活调整中间堆叠的单电池数量，单电池数量直接决定电堆的总输出电压，这种设计能大幅降低不同功率等级产品的开模成本，仅需调整拉紧螺栓长度与中间单电池片数，就能覆盖从百瓦级备用电源到十千瓦级动力电源的参数跨度。

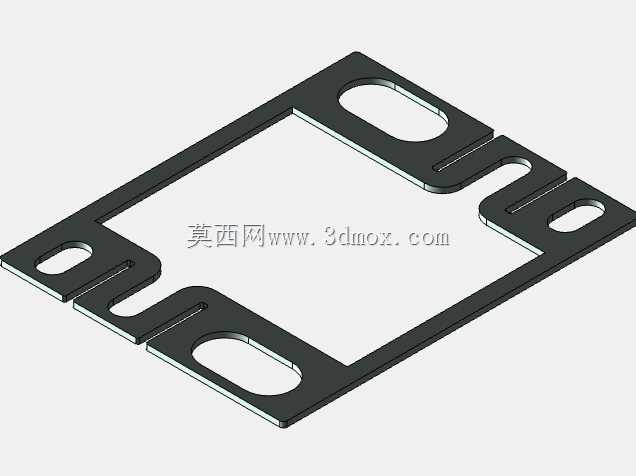

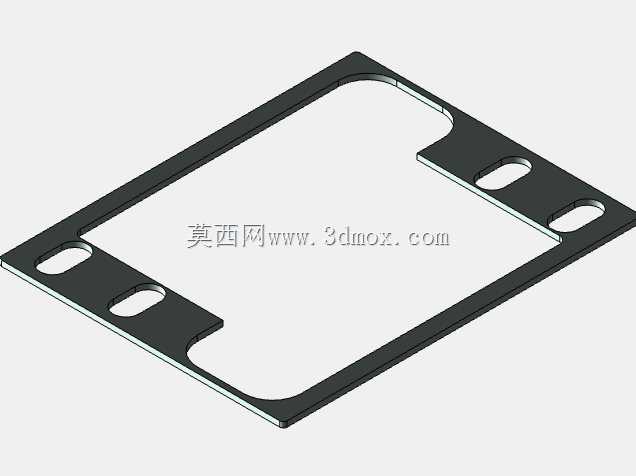

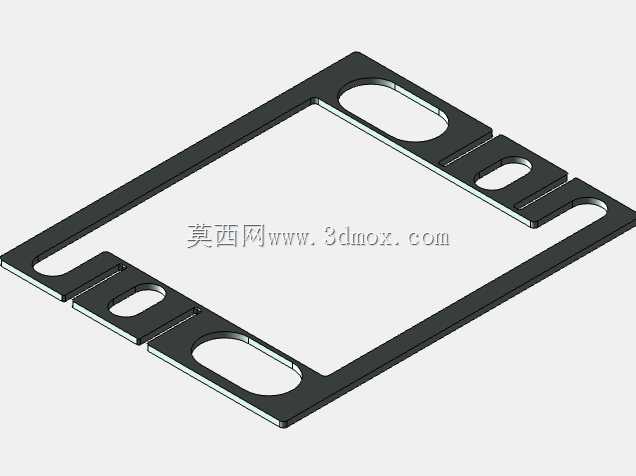

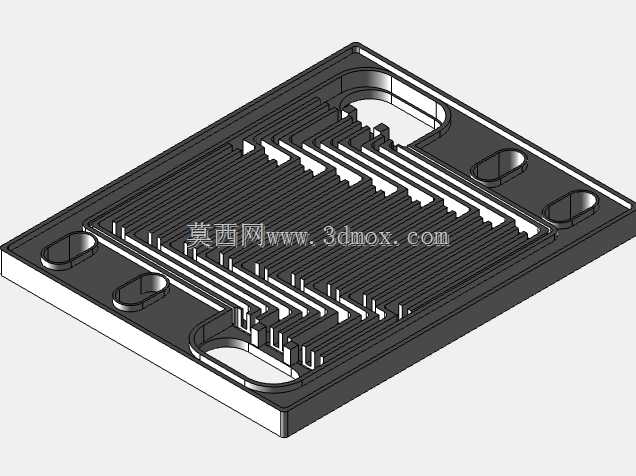

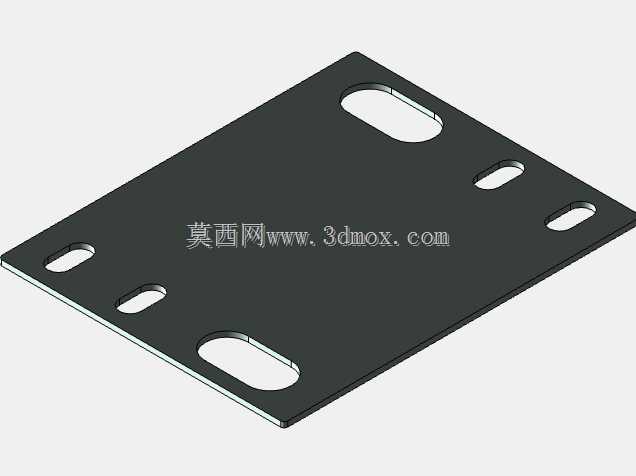

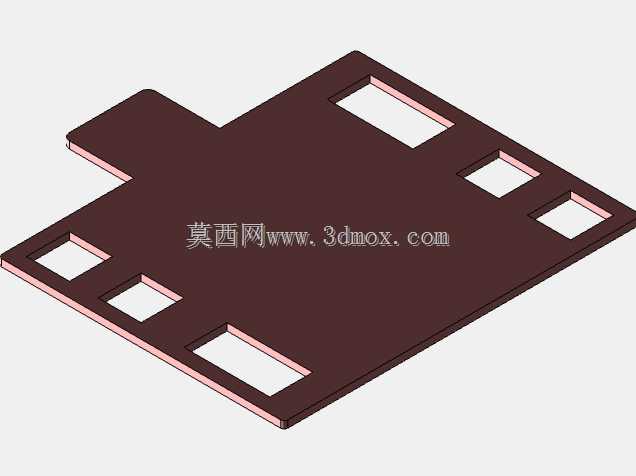

　　中间堆叠的各功能层分工明确，带流道结构的双极板承担气路分配、导电、导热的多重作用，流道采用蛇形与平行流道结合的构型，既保证氢气与空气在电极表面均匀分布，避免局部供气不足导致的性能衰减，又能将反应产生的水及时随尾气带出，防止流道积水堵塞气路。双极板之间的膜电极组件是电化学反应的核心区域，质子交换膜夹在两侧气体扩散层之间，密封结构集成在各层的边框位置，采用线压缩密封的设计思路，层叠压紧后密封胶线的压缩量控制在合理区间，既保证氢气、空气、冷却液三路介质完全隔离无互窜，又不会因压缩量过大导致膜电极或双极板产生塑性变形。

　　从安装边界来看，两端端板的安装孔位采用标准化间距设计，可直接适配现有通用氢能发电模组的安装机架，端板侧面预留的介质接口位置统一，方便与外部的氢气供给回路、空气供给回路、冷却循环回路快速对接，不需要额外设计转接结构。设计过程中重点考虑了层叠组件的受力均匀性，两端端板的厚度经过刚度校核，在螺栓拉紧的工况下，端板的变形量控制在微米级，保证整个堆叠截面上的压紧力均匀分布，避免局部压力过大导致膜电极被压溃，或是局部压力过小导致密封失效出现气体泄漏。流道的深度与宽度参数经过多轮迭代，在保证供气均匀性的前提下尽可能降低气路压降，减少外部空压机、氢气循环泵的 parasitic power消耗，提升整套发电系统的净输出效率。各层零件的定位采用侧边定位凸台与凹槽配合的方式，层叠装配时不需要额外的定位工装就能保证各层流道完全对齐，装配公差控制在0.1mm以内，避免因流道错位导致的气路阻力增大。冷却流道集成在双极板内部，采用交错流道设计，冷却液流动方向与反应气流动方向呈逆流布置，能保证整个电堆截面的温度差控制在5摄氏度以内，避免局部温度过高导致质子交换膜脱水失效，或是局部温度过低导致反应生成的水结冰损坏组件。

　　实际应用中，这套层叠结构可单独作为电堆核心模块，匹配对应的氢气供给、电力电子、散热辅助系统后，可用于通讯基站备用电源、户用分布式发电、小型无人设备动力源等场景，相比传统锂电池储能方案，加注氢气仅需数分钟就能完成能量补充，低温环境下的放电性能也更具优势，不存在低温亏电的问题。结构设计上充分考虑了批量生产的工艺性，双极板可采用冲压金属板材或是模压石墨材料加工，密封边框可采用注塑工艺一体化成型，膜电极组件可采用卷对卷工艺批量制备，整套结构的零件通用性强，不同功率等级的电堆可共用大部分零件，大幅降低量产阶段的制造成本。
