工业管路系统用阀块连接结构设计

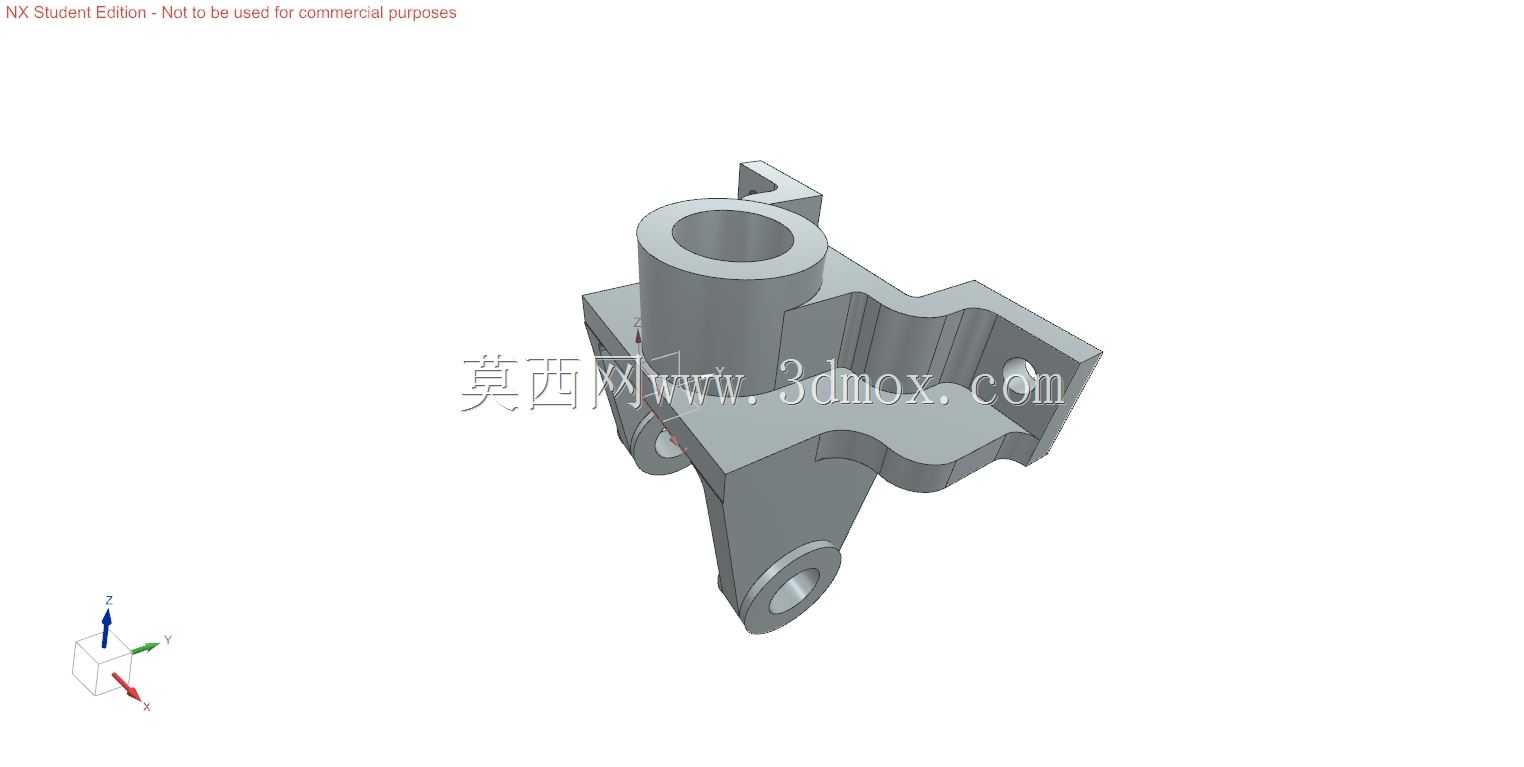

　　该阀块主体采用一体化铸造成型后做机加工的工艺路线，主体的立式圆柱腔为阀芯安装位，内壁预留了密封件安装槽位，可适配标准规格的滑阀式阀芯，圆柱腔顶部的凸台结构做了加厚处理，用于承受阀芯动作时的轴向冲击力，避免长期使用后出现腔口变形导致的密封失效问题。侧面延伸出的两个带孔安装耳，是整个阀块的主固定点位，孔位的同轴度公差控制在0.02mm以内，可直接穿装固定螺栓将阀块锁定在安装基板上，安装耳与主体连接的位置做了圆弧过渡处理，消除应力集中点，避免设备运行过程中受振动影响出现连接部位断裂的问题。在流体输送、液压控制、工业管路系统的搭建场景中，阀块作为核心的集成连接构件，承担着介质导流、元件集成安装、流道分配的关键作用，本次设计的阀块结构，针对中小通径的工业管路工况做了适配优化，可直接应用于低压液压站、小型流体控制单元、仪表配套管路的集成装配环节。从实际使用场景来看，这类阀块多安装在设备的阀组集成区域，周边需要对接管路接头、控制阀芯、压力检测元件，因此在结构设计阶段，首先要考虑的是安装边界的兼容性，避免与周边的管路、固定支架产生干涉。

　　阀块侧面的方形安装面为外接元件的对接面，面上预留的定位孔可用于安装压力传感器、单向阀等附属元件，对接面的平面度要求达到Ra1.6，保证外接元件安装后的密封性能，不会出现介质渗漏的情况。底部的带孔支脚为辅助定位结构，在主固定螺栓锁紧后，可通过支脚的孔位加装定位销，进一步提升阀块的安装稳定性，尤其在有持续振动的工况下，辅助定位结构能避免阀块出现移位，保证内部流道的对接精度。设计过程中，流道的走向做了圆弧过渡处理，避免直角流道导致的介质流阻增大，同时减少介质内杂质在流道拐角处的沉积，降低流道堵塞的风险。

　　所有安装孔的位置都做了沉头处理，螺栓锁紧后螺栓头不会突出安装面，不会占用额外的装配空间，也避免突出的螺栓头划伤后续装配的操作人员或者周边的管线。从安装边界来看，该阀块的整体外轮廓尺寸适配常规的10通径阀组安装空间，不需要对原有设备的安装基板做额外的打孔改造，可直接替换同规格的老旧阀块，降低设备维护的改造成本。在材质选择上，默认适配铸铝或者铸铁材质，铸铝材质适合低压、对重量有要求的移动设备工况，铸铁材质适合固定安装、压力稍高的工业管路工况，两种材质的加工余量都在建模阶段做了预留，后续做机加工工序时不需要额外调整工装。

　　结构上还做了壁厚的差异化设计，流道经过的区域壁厚做了加厚处理，非承压区域适当减薄，在保证结构强度满足1.6倍额定工作压力的前提下，尽可能降低阀块的整体重量，减少安装基板的承重负荷。另外，所有的棱边都做了0.5mm的倒角处理，既可以去除加工后的毛刺，避免装配时割伤密封件，也能提升零件的外观质感。在实际装配验证环节，该结构的所有安装点位都预留了足够的扳手操作空间，锁紧固定螺栓时不需要使用特殊的异形扳手，常规的内六角扳手即可完成全部装配操作，降低现场装配的难度。针对流体介质的兼容性，流道内壁的粗糙度要求达到Ra3.2，可适配液压油、水基乳化液、低压清水等多种常见工业介质，不会因为内壁粗糙导致介质残留或者腐蚀加速的问题。
