90度双法兰连接弯管管路接头结构

　　在流体输送管路系统的布设场景中，受设备安装空间限制、管路走向调整需求，经常需要用到转向类管路连接件，这款90度弯管接头就是针对直角转向管路场景设计的刚性连接部件，常见于工业液压系统、冷却循环管路、低压气动输送回路、小型给排水管线的布设环节，用来实现两段正交方向管路的密封连通，避免管路弯折造成的通径缩减、流阻陡增问题。

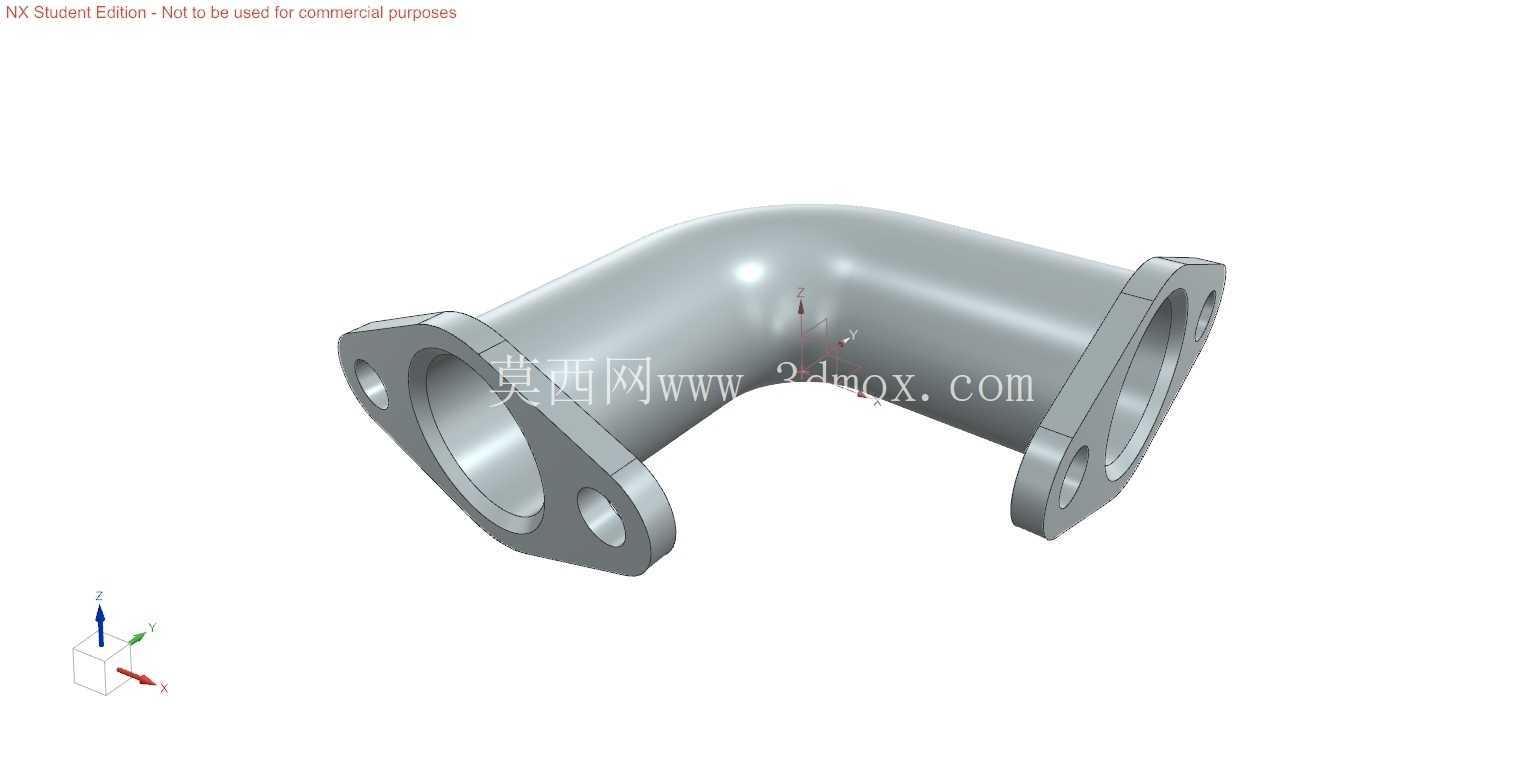

　　从结构设计逻辑来看，这款接头采用两端一体式法兰连接结构，区别于螺纹连接、卡套连接的弯头，法兰连接的形式更适合通径偏大、工况存在小幅振动的管路场景，安装时不需要在管端加工外螺纹，直接通过法兰盘上的安装孔配合螺栓紧固件，就能实现和对接法兰的压紧固定，法兰密封面为平面结构，装配时配合对应规格的密封垫片，就能满足常规压力工况下的密封要求，避免输送介质出现渗漏。弯管主体采用等通径圆弧过渡设计，转弯处的内壁做了顺滑圆弧处理，没有直角转折的突兀结构，能最大程度降低介质流经转向位置时的局部流阻，减少介质输送过程中的压力损失，同时也能避免介质内的固体杂质在转角位置沉积堵塞，长期运行的管路稳定性更好。

　　从安装边界尺寸来看，两端法兰盘的外轮廓尺寸一致，每个法兰盘上对称布置2个安装通孔，孔位中心距经过标准化匹配，能直接对接同规格的管路法兰，不需要额外加工转接件；弯管的转弯半径经过合理设计，既不会因为转弯半径过小造成流阻过大，也不会因为半径过大占用过多安装空间，整体结构紧凑，在空间局促的设备内部管路布设场景中，能有效节省管路占用的空间，降低整体设备的布局难度。接头整体为一体成型结构，没有拼接焊缝，结构强度更高，能承受管路内常规的工作压力，不会因为长期受介质压力冲击出现焊缝开裂、结构变形的问题。

　　在实际选型应用过程中，需要注意对接法兰的密封面形式、安装孔位参数和这款接头匹配，根据输送介质的特性选择对应材质的密封垫片，安装时按照对角顺序逐步拧紧法兰螺栓，避免法兰面受力不均造成密封失效。这款接头的三维建模过程中，对法兰安装孔的位置度、弯管内壁的曲面顺滑度、两端法兰面的平行度与垂直度都做了参数化约束，模型可直接用于管路系统的装配干涉检查、管路流场仿真分析的前置建模环节，也能作为后续加工生产、工装夹具设计的参考依据，帮助结构设计人员快速完成管路系统的布局设计，减少重复建模的工作量。在设备维护环节，这种法兰连接的弯头拆卸也更方便，不需要转动整段管路，只需要拆除法兰连接螺栓就能完成接头的更换，后期运维的效率更高，适合需要定期检修维护的管路系统使用。
