多安装位异形传动箱壳体结构设计

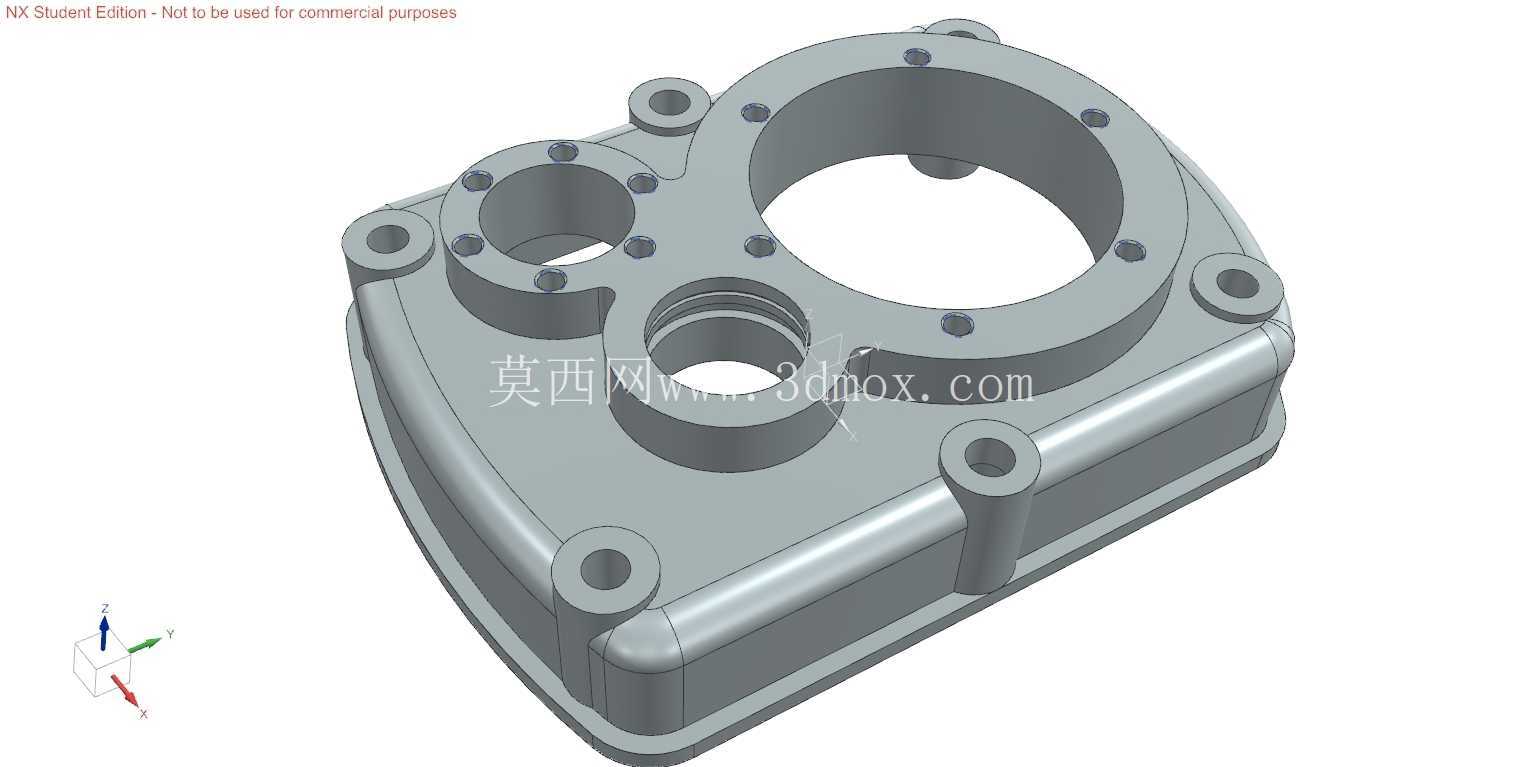

　　这款异形箱体零件主要应用在中小功率传动系统的端侧承载场景，常见于小型动力传输单元、紧凑型变速机构的外部封装与支撑环节，日常工况下需要同时承担内部传动件的定位约束、外部连接载荷的分散传递，以及运行过程中的防尘密封防护作用。从结构布局来看，整体采用非对称的异形轮廓设计，没有采用规则的方形或圆形外轮廓，主要是为了适配安装空间局促的设备内部布局，在有限的空间内同时预留了三个不同直径的轴系穿装孔位，最大的主孔位用于容纳核心传动齿轮或轴承组件，两个尺寸递减的副孔位分别对应输入轴、中间轴的伸出与定位需求，每个孔位周边都均匀布置了螺纹安装孔，用于端盖的压紧固定，孔位端面的加工精度需要满足密封件的压缩量要求，避免运行过程中出现润滑脂渗漏或者外部粉尘侵入的问题。

　　在安装边界的设计上，箱体底部与侧边共设置了6个带凸台的通孔安装位，凸台结构做了加厚处理，避免螺栓锁紧时出现箱体局部应力集中导致的开裂问题，安装孔的位置度公差控制在0.1mm以内，保证与对接基座的装配同轴度，不需要额外的调整垫片就能完成精准对位。箱体侧壁做了均匀的壁厚过渡，相邻壁厚差控制在2mm以内，避免铸造或者注塑成型过程中出现缩痕、气孔等工艺缺陷，外侧边缘做了R3-R5的圆角过渡，既可以减少加工过程中的应力集中，也能避免装配时锐边划伤操作人员。

　　从功能特性上看，这款壳体的内部型腔做了避让式设计，针对内部传动件的运动轨迹预留了足够的安全间隙，不会出现运转过程中零件与壳体内壁剐蹭的问题，同时型腔内壁预留了少量的储油空间，可以在长期运行过程中存储少量润滑介质，对内部轴承、齿轮形成持续润滑，减少日常维护的频次。设计过程中优先考虑了装配的工艺性，所有安装孔的加工方向尽量保持一致，减少机加工过程中的工件装夹次数，降低加工成本，外部轮廓的拔模角度控制在1.5度，满足开模成型的工艺要求，不需要后续做大量的二次修型处理。

　　在实际选型适配过程中，需要注意核对三个轴孔的中心距参数，确保与内部传动齿轮的中心距匹配，避免出现齿轮啮合间隙过大或者卡滞的问题，安装面的平面度要求控制在0.05mm以内，保证装配后密封件能够均匀受压，实现可靠的密封效果。这款壳体的材质适配范围较广，采用压铸铝合金材质时可以满足轻量化的设备需求，采用铸铁材质时可以应对重载、有冲击载荷的工况，不同材质下只需要微调局部壁厚就能满足强度要求，不需要对整体结构做大幅改动。日常运维过程中，只需要定期检查各端盖连接螺栓的锁紧力矩，检查密封面是否有渗漏情况，就能保证长期稳定运行，整体结构没有易损的异形薄弱结构，使用寿命可以匹配整套传动系统的全生命周期需求。
