乘用车轮胎胎面花纹结构三维数模

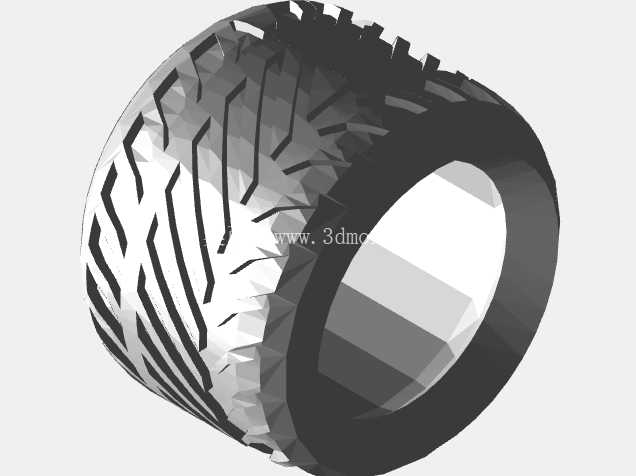

　　日常做整车底盘行走系统匹配时，轮胎作为直接接触路面的核心部件，其结构设计直接决定整车抓地性能、排水表现与行驶NVH水平，这套胎面结构数模还原了民用乘用车子午线轮胎的胎冠花纹细节，可直接用于整车装配干涉校验、轮胎动力学仿真前置建模环节。从实际装车场景来看，这类花纹结构主要适配铺装路面日常行驶的家用乘用车，胎面的纵向主沟槽负责高速行驶时破除路面水膜，避免雨天行驶出现水滑风险，横向分布的细碎刀槽花纹则负责提升干地制动时的接地摩擦力，同时兼顾转向过程中的侧向抓附能力，避免过弯时胎面出现过度滑移。做结构设计时，首先要考虑胎面与轮毂的装配边界，胎圈位置的内径尺寸需要匹配对应规格的轮辋直径，胎侧的厚度设计既要兼顾行驶过程中缓冲路面颠簸的形变余量，也要避免转向过程中胎侧与轮拱内衬、悬架摆臂发生运动干涉，建模时特意保留了胎面花纹的沟槽深度参数，这个数值直接关联轮胎的耐磨寿命与湿地抓地等级，沟槽过浅会导致排水能力不足，过深则会增大胎面滚动阻力，提升整车行驶油耗。

　　很多新手建模时容易忽略胎面花纹的节距排布逻辑，这套数模里的花纹块采用了变节距错位排布，目的是打破轮胎高速滚动时花纹块接地产生的固定频率噪音，避免行驶过程中出现让人不适的高频共振，实际做整车NVH调校时，胎面花纹的节距设计是轮胎噪音源的核心优化方向，需要和轮拱隔音材料的吸音频率做匹配。从安装适配角度，这类轮胎的断面宽度、扁平比参数需要和整车轮腔空间做匹配，建模时已经预留了轮胎额定载荷下的形变量空间，避免满载工况下轮胎受挤压形变后蹭到轮眉边缘；胎面的花纹块边缘做了微小的倒角处理，一方面是避免轮胎新胎状态下花纹块边缘过于尖锐导致初期抓地力不足，另一方面也能减少花纹块刚性接触路面产生的异常磨损，延长轮胎的实际使用寿命。

　　做整车动力学仿真时，这套胎面模型可以直接导入轮胎动力学模型中，通过不同花纹块的接地压力分布数据，计算不同路面附着系数下的制动距离、转向侧向力数值，不用再从零开始搭建胎面曲面结构，能大幅缩短底盘调校阶段的建模周期。很多人做轮胎建模只做光滑的胎面曲面，忽略花纹结构的话，仿真出来的接地压力分布和实际装车测试数据会有15%以上的偏差，尤其是湿地制动、雪地抓地这类对花纹结构敏感度极高的工况，没有准确的花纹数模根本无法得到可信的仿真结果。

　　另外胎面的花纹沟槽走向也做了针对性优化，纵向沟槽的贯通性保证了高速行驶时积水可以快速从胎面排出，不会在胎面和路面之间形成水楔，横向沟槽的倾斜角度则兼顾了起步、制动时的抓地力，不会因为沟槽过多导致胎面整体刚性下降，出现起步时胎面过度蠕动、制动距离变长的问题。实际生产环节中，这套胎面花纹数据也可以直接对接轮胎硫化模具的加工，花纹块的拔模角度已经做了工程化处理，不会出现模具开模时拉伤胎面橡胶的问题，胎面花纹的深度均匀性也符合现有轮胎硫化工艺的加工公差要求，不用再做额外的工艺性修正。
