英伟达Quadro T400专业图形显卡结构建模

本次建模的对象是面向专业图形工作站场景的入门级专业计算显卡，这类板卡主要部署在工业设计、三维建模、工程仿真类工位的台式主机中，承担CAD视图实时渲染、三维模型轻量化预览、2D工程图矢量加速、多屏显示输出等核心任务，和消费级游戏显卡不同，这类专业卡对工业软件的API适配做了专门优化，能避免SolidWorks、UG、AutoCAD这类工程软件运行时出现的显示破面、视图卡顿、实时渲染精度不足的问题，是结构设计工位主机里的核心硬件配件。

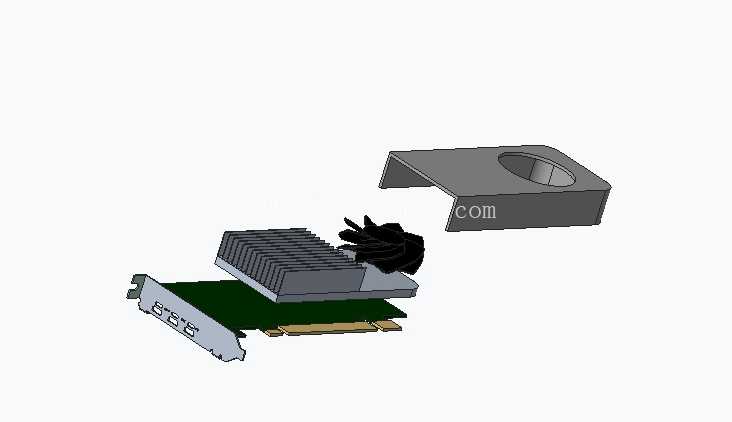

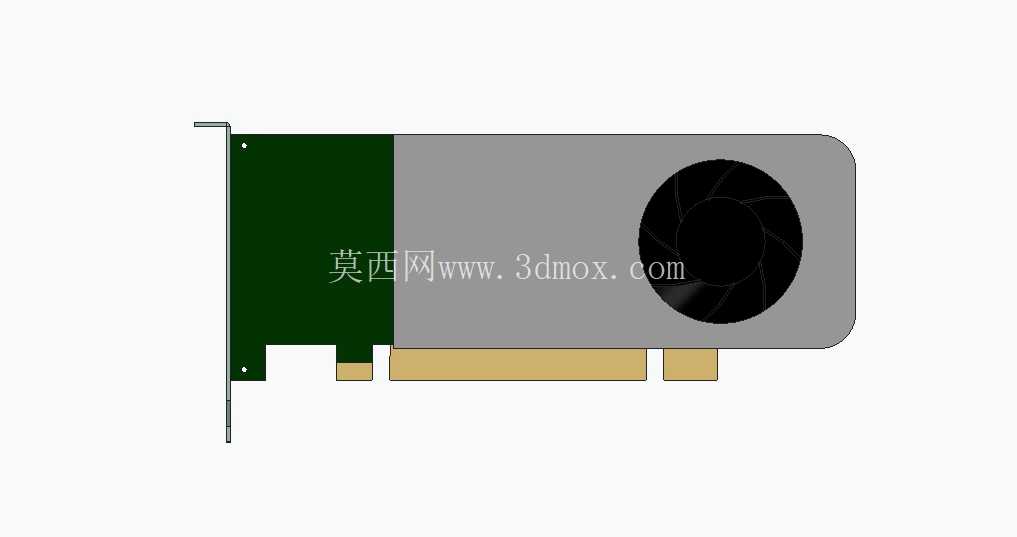

建模过程中首先参考了同类型半高专业卡的通用安装边界，这类入门级专业卡普遍采用半高PCB设计，整体高度适配2U工控机箱、小型SFF工作站的安装空间，挡板位置预留了对应mini DP输出接口的开孔位，金手指部分严格遵循PCIe x16插槽的标准尺寸规范，插入主板插槽后不会和周边内存、M.2散热装甲产生空间干涉，板卡尾部的固定孔位完全匹配标准机箱PCI挡板的固定螺柱位置，不需要额外改造支架就能完成固定。

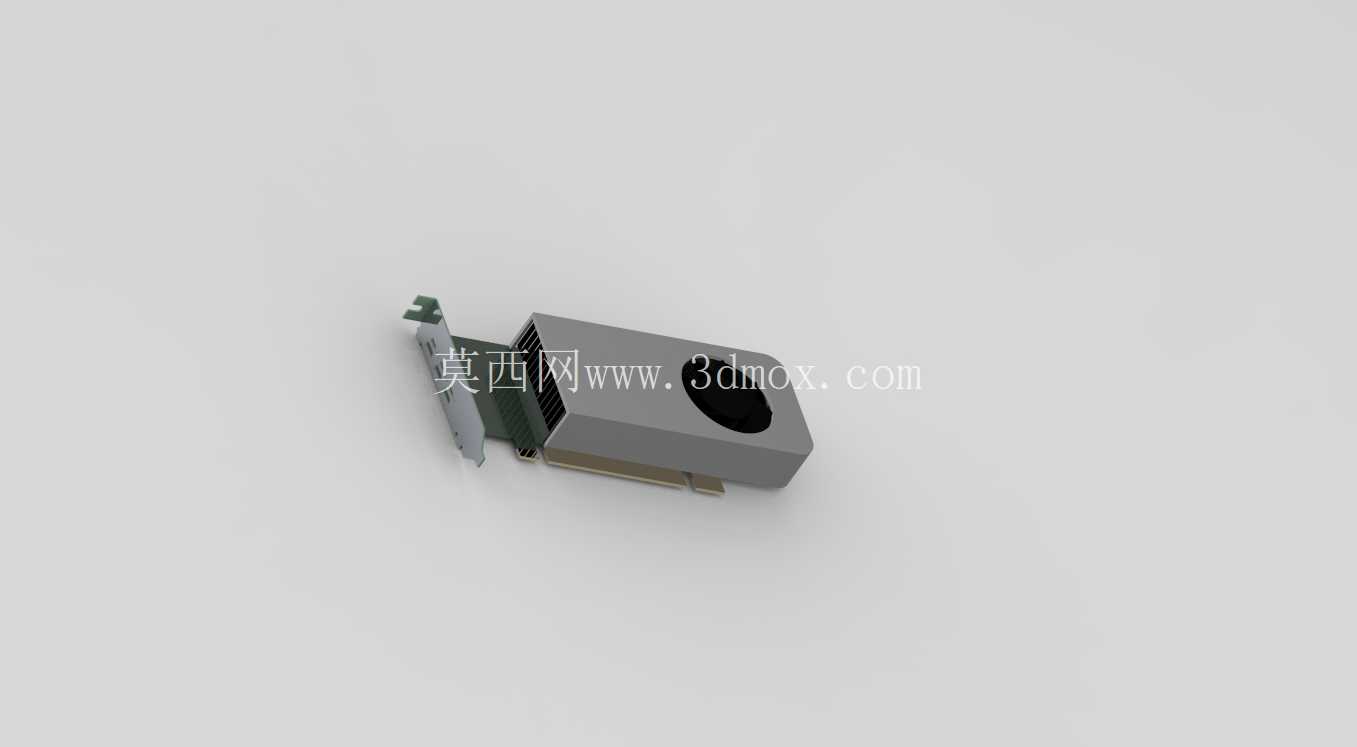

结构设计上，这款显卡采用单槽厚度的散热方案，整体厚度控制在单PCI插槽宽度范围内，不会占用相邻的扩展槽位，对于需要搭载多块板卡、采集卡的小型工作站来说，单槽设计能极大提升机箱内部的扩展空间利用率。散热模组采用铝挤散热底座搭配轴流风扇的组合，风扇外壳做了圆形导风罩设计，能将气流集中导向散热鳍片区域，在低转速下就能满足核心芯片的散热需求，运行时的噪音控制适配办公工位的使用场景，不会像高端游戏卡的高转速风扇那样产生明显的风噪。

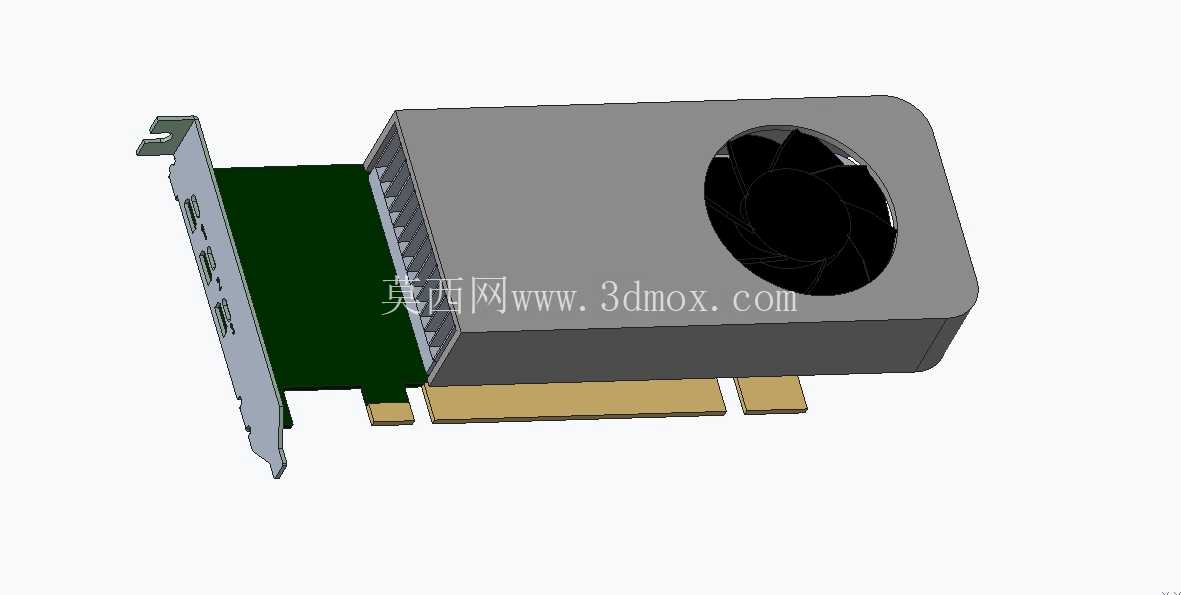

PCB部分的建模还原了板卡的元器件布局特征，核心芯片位置对应散热底座的接触区域，供电模组布置在PCB靠近挡板的一侧，输出接口直接焊接在PCB端部的挡板位置，金手指部分做了分段式的结构还原，对应PCIe插槽的供电、信号引脚分区，板卡前端的固定卡扣位也做了对应结构，和主板插槽的卡扣能完全契合，避免长期使用后板卡松动导致的接触不良问题。

从实际应用场景来看，这类半高专业卡常被用在紧凑型工业工作站、机架式工控服务器的本地显示输出场景，部分嵌入式工业控制主机也会选用这类低功耗专业卡来承担现场的三维模型查看、设备调试界面显示任务，建模时充分考虑了这类场景的安装限制，整体外轮廓尺寸严格遵循行业通用的半高单槽卡规范，所有突出结构都没有超出挡板和PCB的边界范围，不会出现安装时和机箱内部走线、硬盘架碰撞的问题。

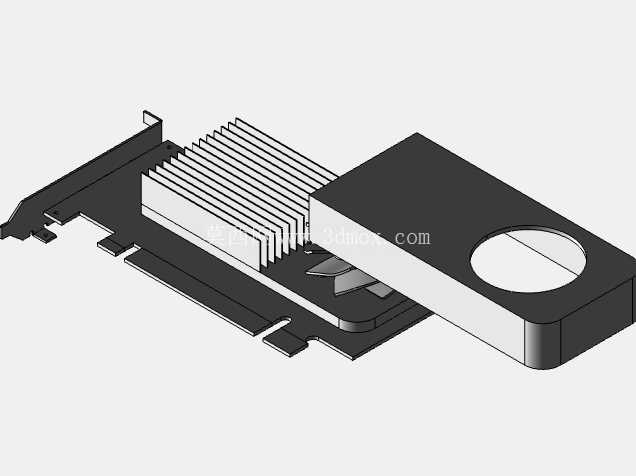

散热模组的固定结构采用常见的螺丝锁紧方案，四个固定孔位对应PCB上的安装孔，螺丝穿过PCB后锁紧在散热底座的铜柱上，压力均匀分布在核心芯片表面，不会因为压力不均导致核心压坏、散热接触不良的问题，风扇的供电走线沿着散热鳍片的侧边布置，用卡扣固定在鳍片间隙中，不会被旋转的风扇扇叶剐蹭，也不会突出到板卡的厚度边界外。

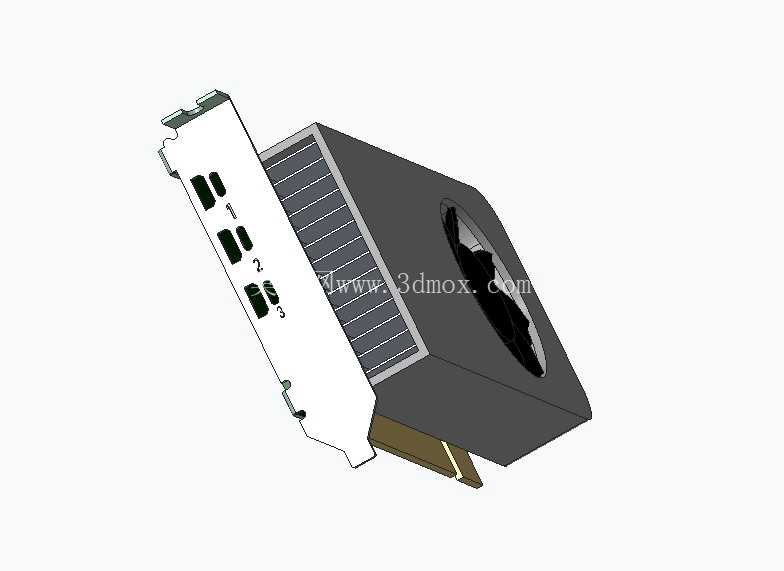

接口部分的建模还原了专业卡常见的多mini DP配置，这类接口支持多屏4K输出，能满足设计工位同时连接主绘图屏、副参考屏、图纸预览屏的多屏使用需求，接口的金属屏蔽层结构也做了还原，保证高速视频信号传输时的稳定性，避免出现显示闪屏、信号丢帧的问题。挡板部分采用标准的半高挡板尺寸，同时预留了全高挡板的替换安装位，用户可以根据自己的机箱规格更换对应挡板，不需要额外调整板卡本身的结构。

建模过程中对板卡的配重也做了合理还原，散热模组的重量集中在靠近挡板的一侧，安装后板卡的重心靠近机箱固定点，长期使用不会因为重力作用导致PCB弯曲变形，金手指的接触压力保持在合理范围内，能提升板卡的长期运行稳定性。对于需要做工作站整机结构装配、机箱内部布局验证的设计人员来说，这个模型可以直接导入装配体中，验证板卡和机箱、主板、周边配件的空间干涉情况，不需要再手动测量板卡尺寸搭建简化模型，能有效提升整机结构设计的效率。
