四轴五轴铣削加工用阀块CAM模拟构件

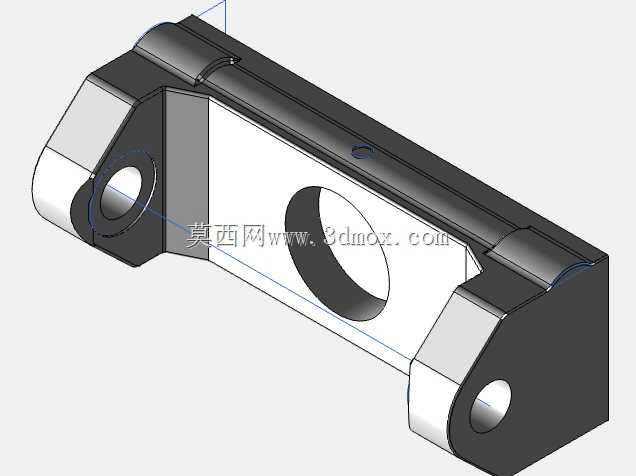

　　在流体控制类设备的生产制造环节，阀块作为集成油路、气路的核心承载构件，其加工精度直接决定整套阀组的密封性能、通路导通效率与长期运行稳定性，而多轴铣削加工前的CAM模拟验证，是规避加工撞机、优化走刀路径、保障成型精度的关键前置步骤，本次涉及的构件正是面向四轴、五轴铣削加工场景开发的CAM模拟用阀块结构。从实际加工场景的适配性来看，该构件的结构设计完全贴合多轴加工中心的作业边界，主体采用长条形对称布局，两端设置带同轴通孔的铰接安装位，孔位的轴线与构件主体长度方向垂直，可直接适配多轴转台的夹持定位需求，在一次装夹的前提下即可完成两端孔位、侧面轮廓、中部通腔的全部加工工序，减少重复装夹带来的定位误差，这也是五轴加工场景中优先选择对称式装夹位结构的核心原因——避免多次翻面找正耗费的辅助工时，同时降低装夹变形对薄壁区域加工精度的影响。

　　从功能特性层面分析，构件中部开设的大直径圆形通腔，是阀块内部流体通路的核心交汇区域，通腔边缘做了均匀的倒角过渡处理，既可以消除铣削加工后残留的锐边毛刺，避免流体介质输送过程中在锐边位置产生紊流、压损，也能减少装配过程中锐边划伤密封件的风险；构件主体的上下平面设置了小直径定位工艺孔，可在CAM模拟过程中验证钻孔工序的走刀角度、排屑路径，匹配五轴加工中心的摆头角度调整逻辑，避免实际加工中刀具与夹具、工件非加工面发生碰撞。

　　在设计思路的落地层面，该构件的外形轮廓充分考虑了多轴加工的刀具可达性，两端的安装凸台采用斜切面过渡，没有设置加工盲区的倒扣结构，所有需要铣削成型的面都能在摆头角度±30度的范围内完成加工，不需要定制加长杆刀具即可覆盖全部加工特征，这一点对于批量加工场景的成本控制尤为重要——常规长度刀具的刚性远优于加长刀具，加工过程中的振刀风险更低，成型面的表面粗糙度更容易稳定控制在设计要求范围内。从安装边界的参数适配来看，构件两端铰接孔的中心距严格匹配常规液压阀组的安装孔距标准，孔的内径公差带按照H7级精度设计，可直接与标准销轴配合完成阀块在集成阀架上的固定，不需要额外加工转接衬套；构件主体的厚度尺寸控制在常规五轴加工中心的工作台夹持高度范围内，配合平口钳或者定制夹具装夹时，刀具的Z向行程完全可以覆盖从顶面到安装基准面的全部加工深度，不会出现超程问题。

　　在CAM模拟的实际应用中，该构件的结构特征覆盖了多轴铣削常见的加工类型：平面铣削、轮廓铣削、型腔铣削、钻孔、倒角，可用于验证四轴联动、五轴定位加工的后处理程序正确性，检查走刀路径中是否存在过切、欠切问题，同时也能用于新入职加工编程人员的实操训练，帮助编程人员快速掌握多轴加工中摆角避让、刀具长度补偿、坐标系旋转的核心逻辑，避免直接在实际设备上调试程序带来的撞机风险、材料损耗。另外，构件的薄壁区域厚度经过针对性优化，在模拟加工过程中可以验证不同走刀参数下的让刀变形量，帮助编程人员匹配合理的切削参数、进给速度，找到加工效率与成型精度的平衡点，这对于实际生产中薄壁阀块类零件的加工参数固化有很强的参考价值，毕竟流体阀块的薄壁区域如果加工变形量超标，很容易出现内部通路窜流、外密封面渗漏的问题，直接导致整个阀组报废。
