两轴CAM模拟用转向凸轮结构设计

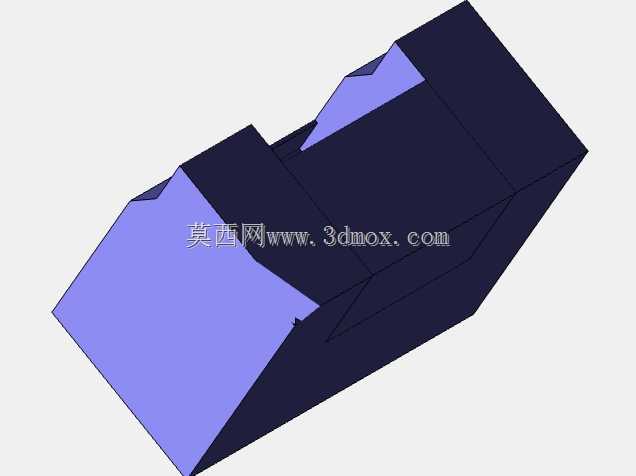

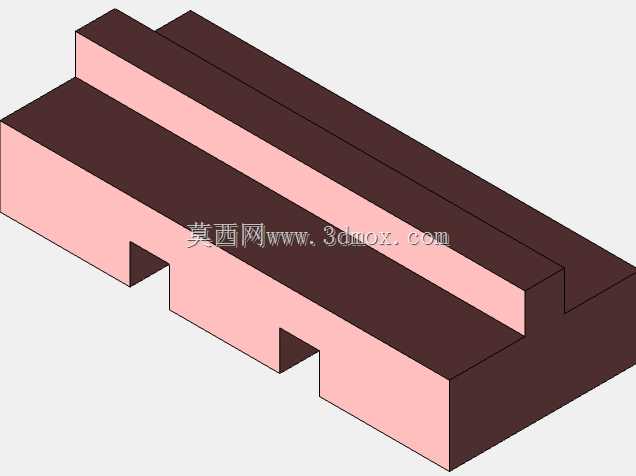

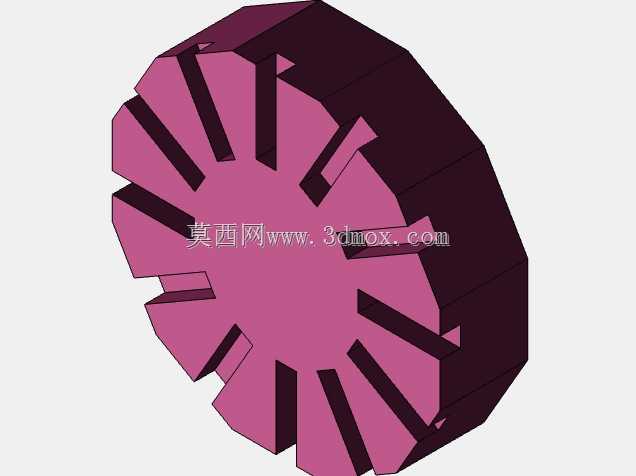

　　在流体控制类阀组的自动化装配、性能检测工位中，两轴联动的凸轮驱动结构是实现工位节拍切换、阀芯动作触发的核心执行元件，本次设计的转向凸轮结构，主要适配两轴CAM模拟加工与动作仿真场景，可直接导入虚拟调试环境完成运动干涉校验、动作时序匹配。从实际应用场景来看，这类凸轮结构多安装在阀块检测设备的回转工位驱动端，通过端面均匀分布的径向槽与驱动拨销配合，将主轴的连续回转运动转化为从动件的间歇步进动作，相比传统的槽轮机构，该结构的驱动冲击更小，工位定位精度可控制在±0.05mm范围内，完全满足仪表类阀块装配时的微米级对位要求。设计过程中优先考虑了安装边界的适配性，整体采用盘式薄型结构，轴向厚度控制在32mm，外圆直径为120mm，中心设置直径20mm的标准主轴安装孔，孔位公差采用H7级配合，可直接适配行业内通用的400W伺服电机输出轴，无需额外定制转接法兰。端面的12条径向驱动槽采用等夹角均匀分布，单槽宽度为8mm，槽深贯穿整个盘体厚度，槽边做了0.5mm的C1倒角处理，一方面避免拨销进入槽口时发生卡滞，另一方面可减少长期运行过程中的槽口磨损，延长部件使用寿命。

　　从功能特性来看，该凸轮结构的动平衡性能经过优化，所有槽位采用对称式布局，盘体材质默认选用45号钢调质处理，表面硬度达到HB220-250，在120rpm的额定转速下运行时，径向跳动量不超过0.02mm，不会对工位上的精密阀件检测造成振动干扰。设计时特意规避了传统凸轮结构的应力集中问题，所有槽根位置都设置了R2的圆角过渡，经过有限元应力校核，在额定15N·m的驱动扭矩下，槽根位置的最大应力为128MPa，远低于材料的屈服强度，可满足连续8000小时无故障运行的工业现场要求。

　　在CAM模拟环节，该模型的所有特征都采用参数化建模方式构建，槽位数量、槽宽、盘体直径、安装孔尺寸都可根据实际工位需求快速调整，导入加工仿真环境后可直接生成四轴加工中心的铣削刀路，无需额外进行模型修补。实际安装时，该凸轮的轴向定位依靠轴端的M6锁紧螺钉完成，盘体端面预留了2个直径5mm的定位销孔，可与主轴端的定位销配合，避免高速运行时盘体与主轴发生相对转动，安装完成后无需复杂的调试工作，只需调整拨销的初始进入位置，即可匹配不同的工位步进角度需求。

　　这类结构除了应用在阀块检测设备上，还可适配小型自动化装配线的回转工作台驱动、包装机械的送料工位步进驱动等场景，相比棘轮棘爪结构，其运行噪音更低，传动过程无回差，适合对传动精度要求较高的中低速间歇传动场景。建模过程中严格按照机械加工工艺要求设置特征，所有槽的侧面都预留了0.2mm的精加工余量，中心安装孔的粗糙度要求为Ra1.6，槽侧面粗糙度要求为Ra3.2，外圆面粗糙度要求为Ra1.6，完全符合常规机械加工的工艺规范，无需二次调整即可直接用于生产加工。
