ABB IRB6640六轴工业机械臂结构设计

　　在汽车整车焊装线、重型零部件搬运码垛、大型铸件打磨去毛刺这类重载作业场景里，六轴机械臂的负载能力、重复定位精度、动作覆盖范围直接决定整线的生产节拍与运行稳定性，ABB IRB6640作为面向重载作业场景开发的六轴工业机器人，其结构设计围绕大负载下的刚性保持、全工作空间内的动作灵活性做了大量针对性优化。从整机结构布局来看，该机型采用经典的六轴串联关节构型，底座作为整机的安装基准，设计有标准化的安装孔位阵列，可直接适配市面主流的机器人安装底座、地轨行走轴以及倒挂安装支架，安装面的平面度公差控制在0.1mm以内，避免安装基面形变带来的关节附加载荷，底座内部预留了动力线缆、信号线缆的走线通道，所有线缆均采用内置式排布，避免作业过程中线缆与周边工装、工件发生剐蹭磨损，降低长期运行的线缆故障概率。

　　腰座关节承担整机第一轴的回转动作，采用大直径交叉滚子轴承作为回转支撑，配合大扭矩伺服电机与高精度RV减速器，可在承受整机上部结构与末端负载总重的前提下，实现±170°范围的平稳回转，回转重复定位精度控制在±0.05mm以内，即使在满负载高速启停的工况下，也不会出现明显的结构晃动。大臂结构采用高刚性铸铁材质的箱型截面设计，在保证结构强度的前提下尽可能降低自身重量，平衡整机的负载自重比，大臂与腰座连接的第二关节、大臂与小臂连接的第三关节均采用双支撑轴承结构，可抵消大负载下关节处的倾覆力矩，避免长期重载作业导致的关节轴承偏磨，延长核心传动部件的使用寿命。小臂部分的设计兼顾了动作灵活性与结构刚性，第四、第五、第六轴集中布置在小臂末端的手腕结构处，采用中空走线设计，末端法兰的气路、信号线路可从手腕内部直接连通至底座侧的接口，无需在小臂外侧布置拖链，大幅降低手腕部位的外围结构尺寸，使得手腕可深入狭窄的工装夹具空间内完成作业，比如在汽车白车身焊接工位，手腕可携带焊钳深入车身内腔完成焊点作业，不会与车身钣金发生干涉。末端法兰采用标准化的ISO接口，可直接适配焊钳、抓手、打磨头、真空吸盘等多种末端执行器，法兰端面设计有精准的定位销孔，可保证末端执行器更换后的重复定位精度，无需每次更换后重新做TCP标定。

　　从工作空间边界来看，该机型在额定负载下的最大工作半径可达2.55m，垂直方向的作业覆盖范围从底座安装面以下0.5m到安装面以上2.8m，可覆盖绝大多数重型工业作业的工位范围，无论是地面安装的码垛工位，还是倒挂安装的焊装工位，都能在不额外增加外部行走轴的前提下满足作业覆盖需求。在结构细节设计上，所有关节的密封等级均达到IP67标准，可适应焊接飞溅、金属粉尘、切削液喷淋等恶劣的车间作业环境，关节外部的壳体采用高强度铸铝材质，表面做了硬质阳极氧化处理，可抵御作业过程中的轻微磕碰，不会因为日常的剐蹭导致壳体破损。关节处的限位设计同时包含软限位与硬限位双重保护，软限位通过伺服系统的位置参数设置提前减速停机，硬限位采用机械缓冲块结构，在软限位失效的情况下可阻挡关节超程转动，避免设备损坏。在传动系统的选型匹配上，前三轴承担主要的负载重量与位置调整功能，全部采用大扭矩RV减速器，具备极高的刚性与抗冲击能力，可承受满负载下的急停冲击；后三轴主要负责末端姿态调整，负载相对较小，采用高精度谐波减速器，在保证传动精度的前提下降低手腕部位的整体重量，提升手腕动作的响应速度。

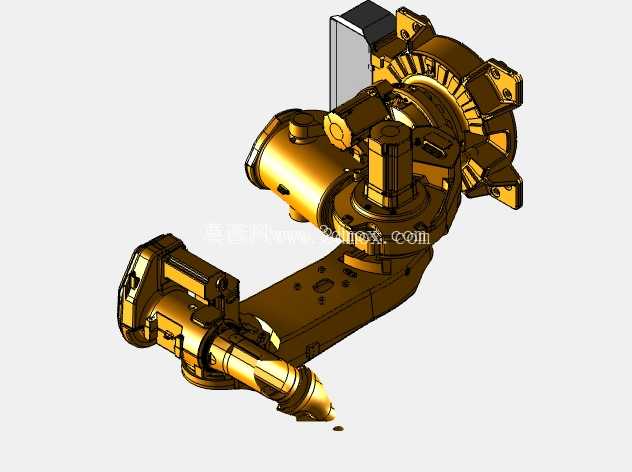

　　整机的重心经过优化设计，在大臂、小臂部位设计有对应的配重结构，使得各个关节在全行程动作过程中，电机的负载波动控制在合理范围内，避免单侧负载过大导致的电机过载，同时也能提升动作的平稳性，降低高速运动过程中的振动。在实际产线应用中，该机型可根据不同的作业场景搭配对应的周边设备，比如搭配地轨行走轴可扩展水平方向的作业范围，适配长工件的搬运、焊接作业；搭配变位机可实现工件的多面同步作业，在焊接场景下可让焊枪始终处于理想的焊接位置，提升焊接质量；搭配视觉系统可实现无序工件的抓取定位，满足自动化上下料的作业需求。从建模细节来看，该三维模型完整还原了整机的所有外部结构细节，包括各个关节的连接法兰、密封盖板、线缆接口、安装孔位、铭牌位置等，可直接用于产线布局的干涉检查、工位仿真、离线编程路径验证，也可作为机器人教学、结构设计参考的三维素材，模型的各个关节均按照实际的运动范围做了装配约束，可直接进行动作模拟，验证不同姿态下的工作空间边界与干涉情况。
