温泽lh87ng2三坐标测量旋转工作台

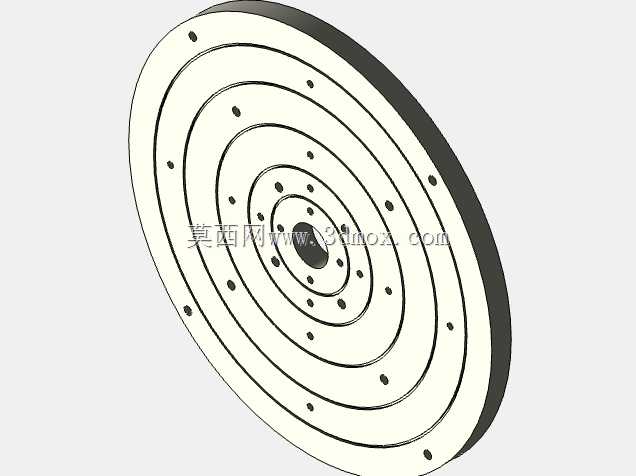

　　在精密几何量检测领域，三坐标测量机的测量效率与可达性一直是车间计量岗关注的核心指标，尤其是面对盘类、轴类、多面复杂结构工件时，单次装夹无法完成全尺寸采集的问题长期存在，这类配套旋转工作台的设计初衷，就是为了补齐固定式三坐标测头的测量角度盲区，让工件在受控回转过程中完成所有形位公差与尺寸参数的采集，无需反复拆装找正。从结构布局来看，该回转台采用卧式侧装驱动的构型，主体承载盘为大直径圆形结构，盘面预留了通用装夹接口，可适配压板、专用夹具、三爪卡盘等多种装夹组件，能够承载中等重量的精密加工件，比如汽车变速箱壳体、精密轴承套圈、液压阀块等需要多面检测的工件，回转过程中端面跳动与径向跳动控制在微米级，完全匹配三坐标测量机的微米级检测精度要求，不会因为转台自身的定位误差引入额外测量偏差。

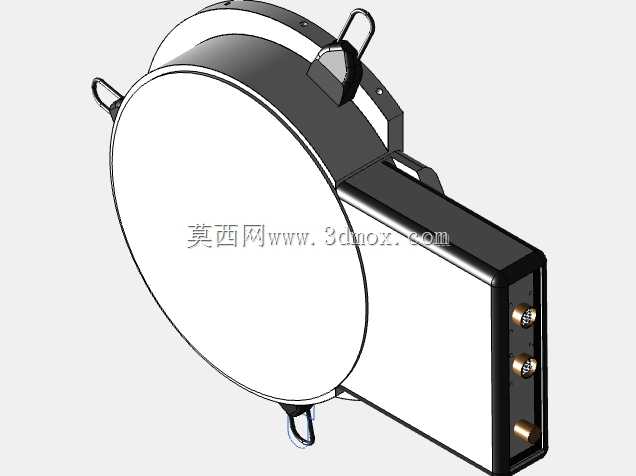

　　驱动与控制单元集成在转台侧方的矩形箱体内，箱体与圆形承载主体采用刚性连接结构，连接部位做了加强筋处理，避免长期回转负载下出现连接形变，箱体侧面布置的三个航插接口分别对应动力输入、编码器信号反馈、控制信号通讯，接口采用工业级防松设计，适配车间现场的复杂布线需求，避免设备移动或者线缆拉扯时出现接触不良的问题。转台本体上布置的三个吊环结构，分别位于圆形主体的上部、侧部与下部位置，完全符合精密设备吊装的受力要求，转台自身重量较大，安装时无法依靠人工搬运就位，三个吊环的位置设计可以保证吊装过程中设备保持水平姿态，不会出现倾斜磕碰，同时也方便后期设备移位、维护时的吊装作业。

　　从安装边界来看，该转台的圆形承载盘直径适配主流中大型桥式三坐标测量机的工作台面安装尺寸，侧方驱动箱体的突出长度经过优化，不会超出三坐标测量机的行程范围，不会干涉测头的运动路径，安装时只需要将转台底座固定在三坐标工作台的T型槽上，完成初始回转中心标定、角度定位精度校准后，就可以接入三坐标的控制系统实现联动，测量程序中可以直接插入回转指令，让工件转到指定角度后自动完成对应位置的测点采集，相比人工多次翻面装夹找正的作业模式，单工件的检测效率可以提升60%以上，同时避免了多次装夹带来的找正误差，大幅提升复杂工件的测量一致性。

　　在实际应用场景中，这类转台除了配合三坐标测量机完成批量工件的自动化检测，也可以用于精密加工工序间的在机检测辅具，或者作为高精度回转基准用于角度类量具的校准，其回转定位采用高精度圆光栅作为反馈元件，角度定位精度可以达到角秒级，完全满足精密计量场景的精度要求。结构设计过程中，承载盘的主轴采用高精度密珠轴承支撑，轴向与径向都做了预紧处理，既保证回转过程的无间隙传动，又能承受偏载工件的重量，不会因为工件装夹偏心导致回转卡滞或者精度损失，驱动部分采用伺服电机搭配精密减速机构，传动过程平稳无冲击，低速回转时无爬行现象，保证测头接触工件采集数据时转台保持稳定锁止，不会出现微小角度偏移影响测量数据准确性。转台的外壳采用整体式铸造结构，经过时效处理消除内应力，长期使用不会因为应力释放导致形变，外表面做了喷塑防锈处理，适配计量室的恒温恒湿环境，也能耐受车间现场的少量切削液、粉尘影响，日常维护只需要定期检查润滑状态、紧固安装螺丝即可，无需复杂的保养流程。
