三丰fn905高精度坐标测量机结构设计

在精密制造领域，尺寸形位公差的检测精度直接决定了零部件的装配适配性与最终成品的运行可靠性，三丰fn905坐标测量机作为接触式精密检测设备，广泛覆盖汽车零部件加工、航空航天结构件检测、模具型腔尺寸验证、精密五金件批量抽检等多个工业场景，是车间计量室与实验室检测环节的核心设备之一。从实际使用场景来看，该设备可完成工件的空间三维尺寸测量、形位公差评定、曲面轮廓扫描拟合、装配间隙模拟验证等工作，相比传统的卡尺、千分尺、高度规等手动量具，能够一次性完成复杂工件多维度参数的采集，大幅降低多次装夹测量带来的累积误差，尤其适合带有复杂曲面、多孔位同轴度要求、多基准位置度要求的精密零件检测。

从设备功能特性来看，该款坐标测量机采用移动桥式结构布局，主体框架由高刚性花岗岩工作台与桥式移动横梁组成，花岗岩材质具备优异的温度稳定性与抗形变能力，能够在常规车间温湿度波动环境下保持结构尺寸的稳定性，减少环境因素对测量精度的干扰。设备的三个运动轴均配备高精度光栅尺作为位置反馈元件，配合气浮导轨结构实现无摩擦平滑运动，既保证了轴系运动的重复定位精度，也避免了长期滑动摩擦带来的导轨磨损，延长设备的精度保持周期。测头系统采用触发式接触测头，可根据不同检测需求更换不同长度的测杆与不同直径的测针，适配深孔、窄槽、斜面等特殊结构的检测需求，测量过程中测头接触工件表面瞬间触发信号采集，记录当前空间坐标点，通过多点拟合计算得出被测要素的尺寸与形位参数。

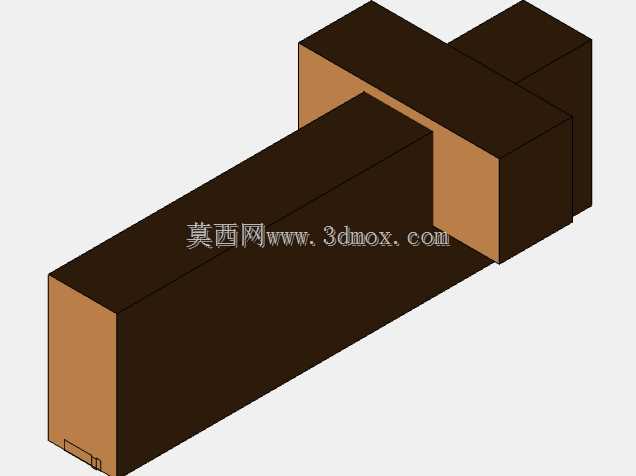

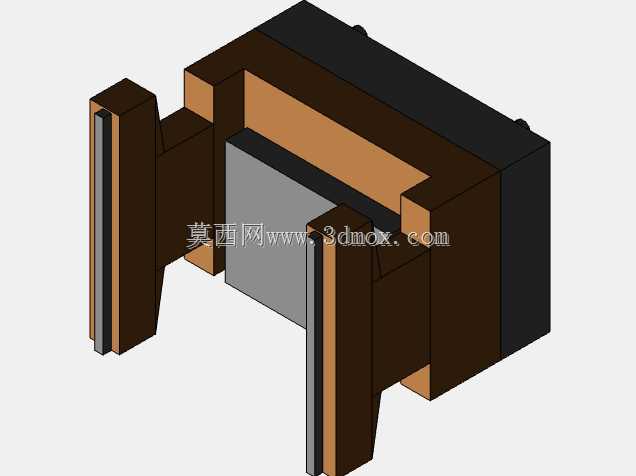

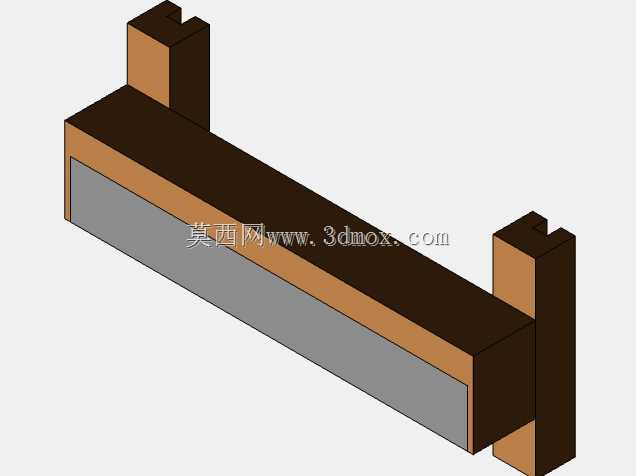

从三维建模的设计思路来看，该模型完整还原了设备的实际结构组成，包括底部花岗岩工作台的安装基准面、两侧Y向导轨支撑座、横跨在Y向导轨上的X向移动横梁、沿横梁移动的Z向主轴滑座、安装在Z轴末端的测头安装接口，同时还原了各轴的传动组件布局与外壳防护结构。建模过程中严格遵循设备的实际装配关系，各运动轴的行程范围与实际设备保持一致，可用于测量机操作培训的虚拟仿真场景，也可作为自动化检测单元布局设计时的设备占位模型，帮助设计人员提前规划检测工位的上下料空间、机械手取放件的运动路径、设备周边的安全防护围栏位置，避免现场安装时出现空间干涉问题。

从外形尺寸与安装边界来看，该设备的底部工作台为整体式矩形结构，安装时需要预留水平调整的垫铁空间，设备两侧的Y向导轨支撑座突出于工作台边缘，布局时需要在支撑座外侧预留不少于300mm的维护空间，方便日常对导轨、光栅尺进行清洁保养与精度校准。Z轴向下运动的最大行程决定了可检测工件的最大高度，X轴与Y轴的行程范围决定了可容纳工件的最大长宽尺寸，建模时准确还原了各轴的极限运动位置，在做车间布局规划时，可直接调用该模型进行空间干涉检查，确认工件上下料时不会与设备横梁、Z轴滑座发生碰撞，同时也能验证配套的工件装夹治具高度是否在设备的允许测量范围内。

在实际工程应用中，这类坐标测量机的安装对地基平整度有一定要求，模型中还原了设备底部的安装调平结构，可用于配套的设备安装基座设计参考，帮助土建施工人员明确基座的承载要求与预埋位置。设备的外壳防护结构采用分体式钣金设计，既能够阻挡车间内的粉尘、切削液飞溅进入导轨与传动区域，也方便拆卸维护，建模时还原了钣金护罩的拼接方式与安装固定点位置，可作为设备防护改造、自动化防护门加装的设计参考。对于从事计量设备选型、检测车间布局、自动化检测线集成的工程人员来说，准确的三维模型能够大幅减少前期方案设计的反复验证工作量，避免因设备尺寸估算偏差导致的现场安装返工问题，同时也能在方案评审阶段直观展示检测工位的整体布局，提升方案沟通效率。
