五轴铣削CAM模拟用阀块结构

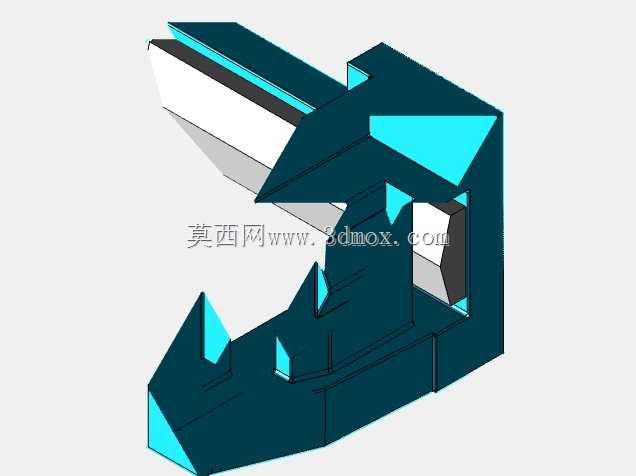

　　在液压系统的实际生产链路里，阀块作为集成油路的核心载体，其加工精度直接决定整套液压回路的压力损失、密封性能与运行稳定性，而五轴铣削工艺是完成复杂阀块异形流道、多角度安装面加工的核心手段，这类用于CAM模拟的阀块三维结构，正是工艺编程阶段验证加工路径合理性的关键参照。不同于常规阀块的规则外形设计，这款适配五轴加工模拟的阀块结构，在外形上预留了多组倾斜的加工基准面，侧面的斜向凸台结构对应实际加工中需要五轴摆头才能一次成型的安装定位面，避免了传统三轴加工多次装夹带来的形位公差累积问题。

　　从实际应用场景来看，这类结构常出现在工程机械、重型设备的集成液压阀组中，因为这类设备的安装空间紧凑，阀块需要贴合设备内部的异形安装腔体，无法采用规则的六面体外形，必须通过五轴加工完成非正交面的铣削与孔系加工。在设计思路上，这款阀块的结构完全围绕五轴加工的工艺特性展开：所有需要摆角加工的面都预留了足够的刀具让刀空间，斜向流道的进出口位置做了工艺倒角，避免五轴联动加工时刀具与工件发生碰撞；外部的凸台结构不仅是安装定位的基准，也在CAM模拟中作为刀具路径的避让参照，编程人员可以通过这个三维模型模拟不同长度铣刀在摆角加工时的运动轨迹，验证主轴头与工件、夹具之间是否存在干涉，提前排查加工过程中可能出现的撞机风险。

　　从安装边界来看，这款阀块的底部为正交安装基准面，可直接固定在五轴机床的平口钳或者专用夹具上，侧面的倾斜结构最大摆角适配主流五轴加工中心的B轴摆动范围，不需要额外制作角度工装就能完成全部面的加工；内部流道的转折处做了圆弧过渡设计，既符合液压油路的流体阻力优化要求，也适配五轴铣削时的圆弧插补加工路径，减少加工过程中的刀具震颤。在CAM模拟环节，这个结构可以完整还原从粗加工开粗、半精加工留余量到精加工成型的全流程路径验证：粗加工阶段可以模拟大进给铣刀去除外部余量的路径，确认摆角加工时的切削负载是否在机床额定范围内；半精加工阶段可以验证不同角度面的余量均匀性，避免精加工时出现局部余量过大导致的刀具崩损；精加工阶段则可以模拟成型刀对斜向密封面的加工路径，确认密封面的平面度与表面粗糙度是否能达到液压阀块的密封要求。

　　不同于仅用于展示的阀块外观模型，这个结构的所有工艺特征都完全匹配实际五轴加工的工艺要求，没有冗余的装饰性结构，每一处凸台、倒角、斜面都对应实际加工中的工艺需求或者液压功能需求：侧面的缺口结构是为了避让相邻安装的液压阀件，底部的沉孔结构对应阀块与安装基座的固定螺栓位置，斜面上的小孔预留位置是后续安装压力传感器的接口。在实际生产前，工艺人员通过这个模型完成CAM路径模拟后，可以直接输出适配对应五轴机床的G代码，不需要再对模型进行二次工艺修补，大幅缩短了复杂阀块的工艺准备周期，也减少了试切环节的材料浪费。对于液压阀块的加工来说，五轴联动加工的最大难点在于斜孔与斜面的位置精度控制，传统三轴加工需要多次装夹找正，每一次装夹都会带来一定的定位误差，而通过这类CAM模拟模型提前验证路径，可以在一次装夹中完成全部斜向结构的加工，将阀块各安装面的形位公差控制在0.02mm以内，完全满足高压液压系统的密封要求。同时这个结构的外形尺寸也适配常规五轴机床的行程范围，不需要使用大行程龙门机床就能完成加工，降低了加工设备的门槛，也让中小批量的复杂阀块生产具备更高的经济性。
