BrownSharpe旋转式坐标测量机转台结构

在精密计量检测车间的日常作业中，多工位批量零件的形位公差检测往往需要配合可精准分度的回转承载结构，这套旋转式坐标测量机配套转台，正是为解决三坐标测量过程中工件多面特征无需重复装夹即可完成全尺寸检测的需求设计。从实际使用场景来看，这类转台常配套桥式、龙门式坐标测量机使用，覆盖精密机加工件、模具镶件、小型航空结构件的检测工序，当工件存在周向分布的孔位、槽型、轮廓度要求时，转台可按照预设角度步距回转，配合测头完成连续扫描测量，大幅减少重复装夹带来的找正误差，也能缩短单件检测的辅助时间。

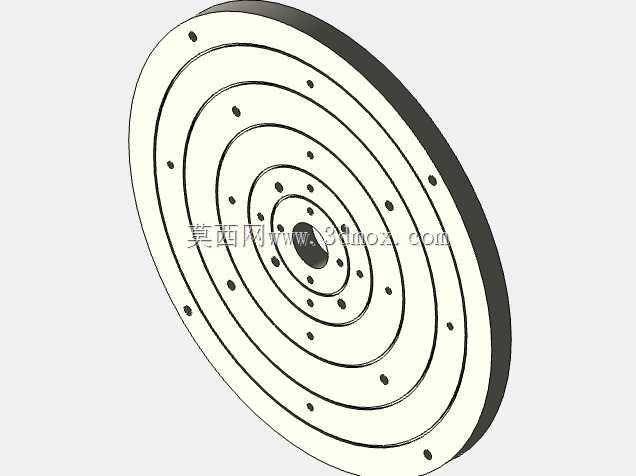

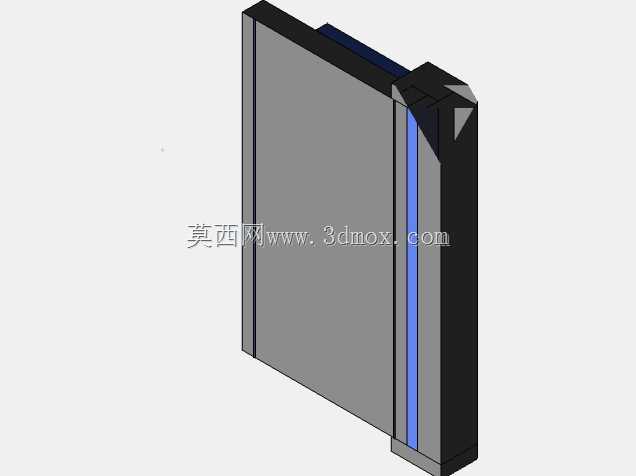

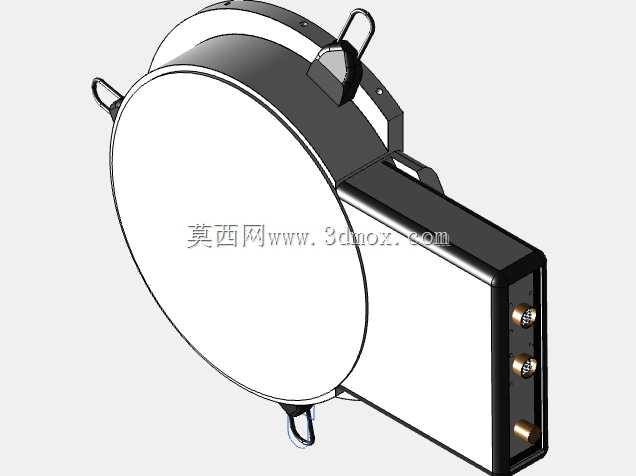

从结构设计逻辑来看，该转台采用圆盘式承载主体，台面上加工有多组同心圆分布的安装螺纹孔，不同直径的孔位环带对应不同规格工件的装夹需求，小尺寸工件可直接固定在内圈孔位，大尺寸工装板或重型工件则可依托外圈孔位完成锁紧，所有孔位的位置度均经过精密校准，保证装夹后工件的回转中心与转台转轴基准重合，降低测量坐标系建立的补偿误差。转台主体采用高刚度铸铁材质加工，经过时效处理消除内应力，避免长期承重使用后出现台面变形，台面平面度控制在微米级，保证工件装夹后基准面的贴合精度，边缘做了倒角处理，避免安装过程中磕碰损伤测头或工件棱边。

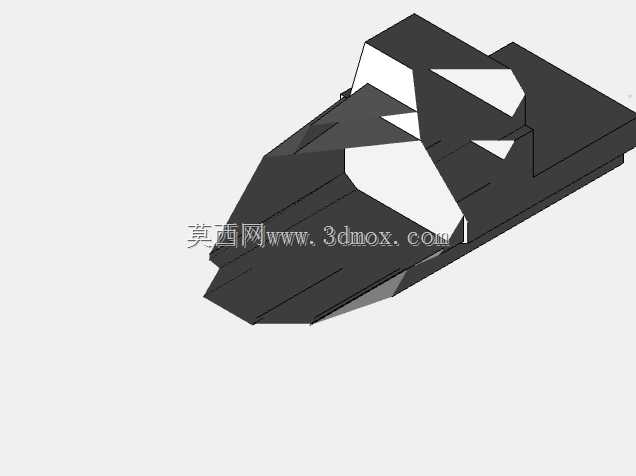

转台底部设置有高精度回转支撑结构，配合密珠轴系保证回转过程中的径向跳动与轴向窜动控制在计量允许范围内，驱动端采用细分步进电机配合精密减速机构，可实现角秒级的分度精度，满足高精度零件的角度分度测量需求。安装边界方面，转台整体为薄型圆盘结构，整体高度较低，安装时可直接固定在三坐标测量机的大理石工作台面上，不需要对原有测量机的工作台结构做改造，台面上的安装孔采用标准螺纹规格，可兼容通用的测量夹具、压板、万能工装的安装，不需要额外定制转接件。

在功能特性上，该转台可与坐标测量机的控制系统实现通讯联动，测量程序编写时可直接嵌入转台回转指令，测头完成当前角度面的特征采集后，转台自动回转到下一待测角度，测头无需大幅移动即可完成下一组特征的检测，对于齿轮、蜗轮、周向均布孔系类零件，这种联动检测方式的效率比多次翻转装夹提升数倍，同时也避免了多次装夹带来的基准偏移误差。转台的台面做了耐磨防锈处理，日常使用中接触切削液、防锈油不会出现锈蚀，长期使用后仍能保持台面的精度稳定性，底部的安装基准面经过精密磨削，与测量机工作台面贴合后不需要额外做平面度校准，仅需完成回转中心的坐标标定即可投入使用。

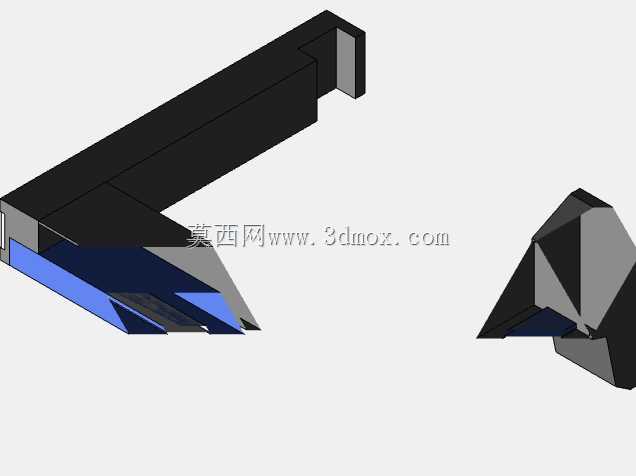

从设计细节来看，转台的走线采用内部隐藏式结构，外部没有裸露的线缆，避免测量过程中线缆剐蹭测头或者干涉工件移动，台面上的沉孔设计保证锁紧螺丝安装后不会高出台面，避免工件放置时出现垫起倾斜的问题，外圈的基准环带可作为工件找正的基准面，打表找正时可直接依托该环带调整工件位置，不需要额外搭建找正基准。对于检测环节的操作人员来说，这类转台的操作逻辑与常规三坐标工装一致，不需要额外学习复杂的操作流程，装夹工件时可依托同心圆刻线快速将工件中心调整到转台回转中心附近，减少坐标系建立时的偏移补偿量，进一步提升检测效率。在精密制造行业的计量环节，这类配套转台已经成为复杂回转类零件检测的标准配置，其结构刚度、分度精度、安装兼容性直接影响最终的测量结果可靠性，这套结构在设计时充分考虑了车间实际使用的各类工况，兼顾了精度保持性与使用便捷性，能够适配多数中小规格坐标测量机的升级加装需求。
