立式车铣复合机双通道凸轮结构

　　在中小批量精密零件加工场景里，立式车铣复合设备的双通道协同加工能力，一直是提升异形回转类零件加工效率的核心配置，而配套的分度凸轮机构，是保障双通道工位切换、刀具与工件动作时序匹配的关键传动部件。这套凸轮结构的设计，完全围绕立式车铣复合设备的双通道工位切换逻辑展开，不同于常规单主轴车床的槽轮分度结构，它需要同时匹配两个加工通道的工位转位精度，既要承担车削工位主轴锁紧后的转位驱动，也要兼顾铣削工位动力头的角度同步，避免两个通道在换刀、上下料、加工进给的时序上出现干涉。

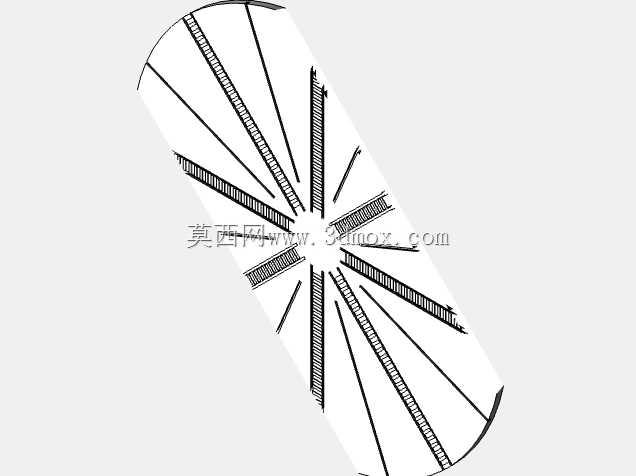

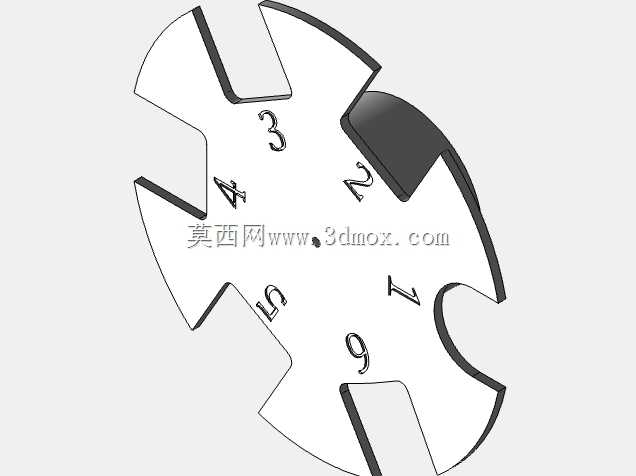

　　从结构外形来看，该凸轮为盘式分度凸轮，轮廓面上加工有6组对应不同工位角度的定位槽与驱动曲面，槽口的过渡曲面经过曲率连续优化，转位过程中不会出现刚性冲击，能适配设备最高120次/分钟的工位切换频率，凸轮基体的安装基准面与中心定位孔的同轴度公差控制在0.01mm以内，安装时可直接与设备的转台主轴通过止口定位，不需要额外做配磨调整，安装边界上，凸轮的最大外圆直径适配常规630规格立式车铣复合设备的转台安装腔，轴向安装尺寸预留有0.5mm的调整垫片空间，可根据不同厂家的转台轴向窜动间隙做适配调整。

　　设计过程中，首先梳理了双通道车铣设备的工位动作逻辑：两个通道分别承担粗车、精铣的工序，转位时需要在0.8秒内完成60度的工位转位，且转位到位后的定位重复精度要达到0.005mm，因此凸轮的驱动曲面采用了修正正弦加速度运动规律，相比传统等速运动曲线，能将转位过程中的最大角加速度降低32%，减少转位冲击对主轴轴承的损耗，同时定位槽的锁紧面采用了小角度自锁设计，在加工过程中即使出现切削负载波动，也不会出现工位偏移的问题。实际应用中，这套凸轮结构除了用于常规立式车铣复合设备的工位转位，也可适配带双通道结构的专用磨床、钻攻组合机床，只要工位分度角度为6等分的布局，都可以通过调整凸轮的安装相位来匹配动作时序，不需要重新设计传动链路。

　　在建模阶段，凸轮的轮廓曲面全部采用参数化驱动，每一段驱动曲面的曲率、升程数据都和设备的动作时序参数做了关联，后续如果需要调整转位时间、工位数量，只需要修改对应参数就能重新生成轮廓，不需要重新绘制草图，能大幅缩短同类型设备的传动机构设计周期。从安装维护的角度来看，凸轮的定位槽边缘做了0.2mm的倒角处理，日常维护时清理槽内的切削碎屑、润滑脂残留不会出现边角磕碰，同时凸轮的材质选用20CrMnTi渗碳淬火，表面硬度达到HRC58-62，能承受长期高频转位的接触磨损，正常工况下的使用寿命不低于8000小时，不需要频繁更换检修。不同于普通的单工位凸轮机构，这套结构在设计时特意考虑了双通道的动作互锁逻辑，凸轮轮廓上设置有专门的信号触发曲面，可配合接近开关实现两个通道的动作互锁，当其中一个通道处于加工进给状态时，另一个通道的转位动作会被机械锁止，从硬件层面避免双通道动作撞机的风险，这也是双通道复合加工设备传动结构和单通道设备最核心的差异点。
