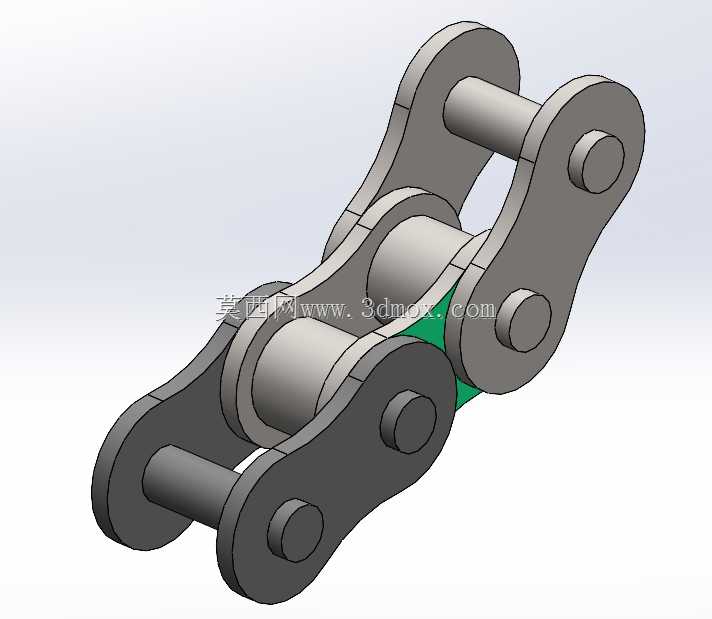

12.7毫米节距标准传动滚子链链节

　　从结构设计来看，该链节采用标准滚子链的内外链板组合结构，外链板与销轴采用过盈配合固定，内链板与套筒同样为过盈装配，滚子与套筒之间保留合理的间隙配合，确保链条在绕链轮转动时，滚子能够在链轮齿槽内自由滚动，将滑动摩擦转化为滚动摩擦，大幅降低传动过程中的磨损量与功率损耗。设计过程中首先要明确节距这一核心参数，12.7毫米的节距对应相邻两销轴中心的固定距离，这一尺寸直接决定了配套链轮的齿距参数，建模时需要严格控制销轴中心距的公差，避免出现节距累积误差导致链条与链轮啮合不良、运行卡滞甚至跳齿的问题。在各类工业传动场景中，滚子链是应用范围极广的挠性传动部件，从常规的物料输送线、农机传动系统，到机床进给机构、摩托车动力传输单元，都能见到这类部件的身影，而单节链环作为整条链条的基础组成单元，其结构精度、配合公差直接决定了整链的运行稳定性与使用寿命。本次建模的链环节距为12.7毫米，也就是常说的0.5英寸规格，是工业领域应用量最大的链条节距规格之一，适配绝大多数中小载荷的传动工况。

　　内外链板采用8字形的冲压结构，这种结构并非随意设计，而是在保证链板抗拉强度的前提下，尽可能降低链板的整体重量与转动惯量，同时让链板各截面的应力分布更均匀，避免应力集中导致链板在交变载荷下出现疲劳断裂。销轴的两端采用铆接结构的设计预留，装配后通过铆压将销轴两端固定在外链板上，防止链条运行过程中销轴窜动脱落，同时保证外链节的铰接转动灵活。从安装边界来看，该链节的内节内宽、滚子直径、销轴直径都遵循对应标准链条的尺寸规范，既可以与同规格的标准链节拼接组成任意长度的闭环链条，也可以作为链节替换件用于现有链条的破损维修，不需要额外修改配套链轮或张紧机构的安装尺寸。在实际使用场景中，这类12.7毫米节距的链条常被用于轻工机械的主传动、包装线的物料输送、小型农机的动力传递，以及部分自动化设备的同步传动机构，其单节的结构精度会影响整链的直线度与运行平顺性，如果单节链节的铰接间隙过大，会导致整链伸长量超标，传动精度下降，张紧机构频繁调整仍无法消除松边抖动；如果铰接间隙过小，则会导致链条转动阻力过大，传动效率降低，甚至在高速运行时出现卡滞抱死的情况。

　　建模过程中需要重点关注各配合面的尺寸公差，比如套筒与内链板的配合面、销轴与外链板的配合面都要按照过盈配合的要求设定尺寸，而滚子与套筒、套筒与销轴之间的转动配合则要保留合理的间隙，同时要考虑润滑脂的存储空间，在套筒与销轴的配合间隙、滚子与套筒的间隙处预留润滑介质的存留空间，延长链条的维护周期。链板的外形倒角也不能忽略，冲压链板的边缘需要做小倒角处理，避免链板边缘的锐边在装配时刮伤操作人员，同时减少链条运行过程中与相邻部件的剐蹭磨损。

　　从受力角度分析，链节在运行过程中会承受周期性的拉伸载荷，尤其是在链条绕入链轮的瞬间，会受到附加的冲击载荷，因此链板的厚度、销轴的直径都经过匹配计算，能够满足对应规格链条的额定抗拉强度要求，在额定载荷下不会出现塑性变形或断裂失效。很多设备维护人员在更换单节链节时，往往会忽略链节的尺寸一致性，使用非标准的替换链节，导致整链运行时出现周期性的异响与振动，加速链轮齿面的磨损，而严格遵循标准尺寸设计的链节，能够与原有链条、链轮实现完美啮合，保证传动系统的运行稳定性。
