半导体产线用8英寸晶圆承载存储盒结构

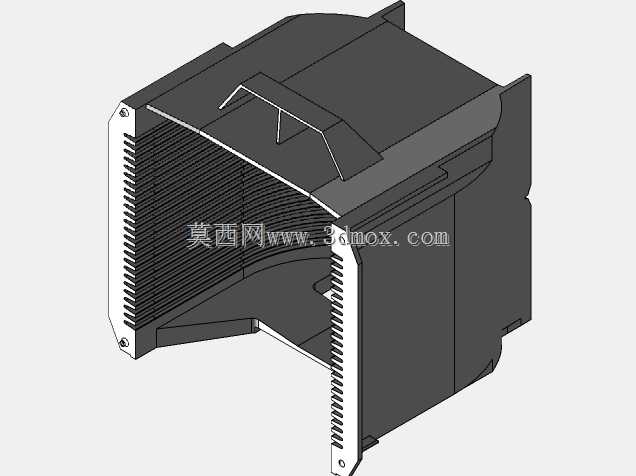

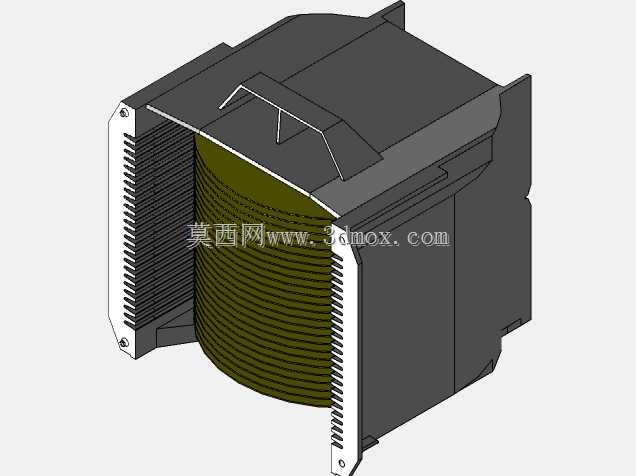

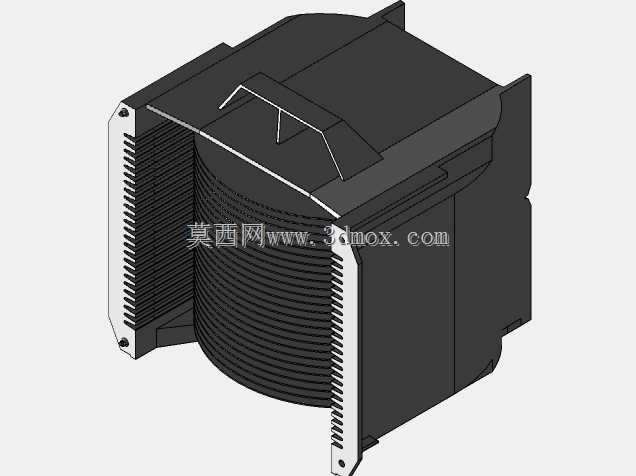

　　在半导体前道制造、晶圆检测以及工序间转运场景中，晶圆承载容器是直接接触硅片的核心工装部件，8英寸规格的晶圆盒目前仍广泛应用于成熟制程产线、功率器件制造车间以及第三方检测实验室的物料流转环节，其结构设计直接决定了晶圆在转运、暂存过程中的表面洁净度与边缘磕碰风险。这款8英寸晶圆承载盒的整体结构围绕硅片的垂直放置需求展开，内部卡槽采用等节距排布设计，单盒可容纳标准厚度的8英寸硅片，卡槽的接触棱边做了圆弧过渡处理，避免硬质接触造成硅片边缘崩边、隐裂等不良，卡槽间距经过反复校核，既保证相邻硅片之间留有足够的气流流通空间，满足洁净车间内的风淋吹扫要求，又尽可能压缩整体盒体尺寸，提升单位存储面积的晶圆容纳量。

　　盒体的开合结构采用定位卡扣配合导向槽设计，扣合过程中无需额外施加侧向力，依靠导向斜面的引导即可实现盒盖与盒体的精准对位，避免合盖过程中剐蹭露出盒体的硅片边缘，卡扣的锁紧力经过匹配设计，既能够保证在常规人工搬运、AGV转运过程中盒体不会意外脱开，又不会因为锁紧力过大导致盒体变形挤压内部硅片。从安装边界来看，这款晶圆盒的外部长宽尺寸完全适配现有8英寸产线的标准晶圆架插槽、晶圆传送盒工位以及自动上下料机台的承载平台，无需对现有产线的工装治具做任何改造即可直接替换使用，盒体底部设置有标准定位凸台，能够与机台上的定位凹槽精准配合，保证自动取片机械臂的取片坐标精度，避免因为盒体位置偏移导致的取片失败、硅片掉落等生产事故。

　　在功能设计上，盒体的侧壁设置有均匀分布的通气格栅，当晶圆盒放置在洁净存储柜中时，洁净氮气或者干燥空气可以通过格栅顺利流经盒内每一片硅片的表面，避免局部积尘或者凝露问题，格栅的开孔尺寸经过严格控制，既保证通气效率，又能够阻挡粒径超过0.1微米的颗粒进入盒内，匹配半导体车间Class100级的洁净度要求。盒体的手持部位做了防滑纹理与内凹设计，操作人员佩戴丁腈洁净手套搬运时也能够稳定握持，不会出现打滑脱手的情况，手持位置的受力点经过重心匹配，搬运过程中盒体始终保持水平状态，避免内部硅片因为倾斜从卡槽中滑出。

　　从结构设计的细节来看，整个盒体没有多余的突出结构与直角棱边，所有外轮廓棱边都做了R角处理，一方面避免操作人员搬运时被锐边划伤，另一方面也减少了棱边位置积尘的风险，日常清洁擦拭时能够快速去除表面附着的颗粒，不会存在清洁死角。盒体内部的卡槽根部设置有排尘沟槽，即便有微小颗粒落入盒内，在风淋或者吹扫过程中颗粒会顺着沟槽落入盒底的集尘槽，不会附着在硅片表面造成光刻、刻蚀工序的不良。不同于常规的通用收纳容器，这款晶圆盒的材料选型完全匹配半导体制造场景的要求，不会析出有机挥发物污染硅片表面，整体结构的形位公差控制严格，在长期使用过程中不会因为温湿度变化出现明显变形，保证卡槽位置的精度始终处于允许范围内，适配机械臂的自动取放作业。在实际产线应用中，这类晶圆盒除了用于工序间的晶圆转运，还可以作为晶圆在检测工序中的临时承载治具，其平整的底部定位面能够保证检测时晶圆的水平度，满足光学检测、厚度检测等工序的装夹要求，不需要额外更换承载治具，减少硅片的搬移次数，降低硅片被污染或者损伤的概率。
